关于箍筋长度的计算资料VIP专享

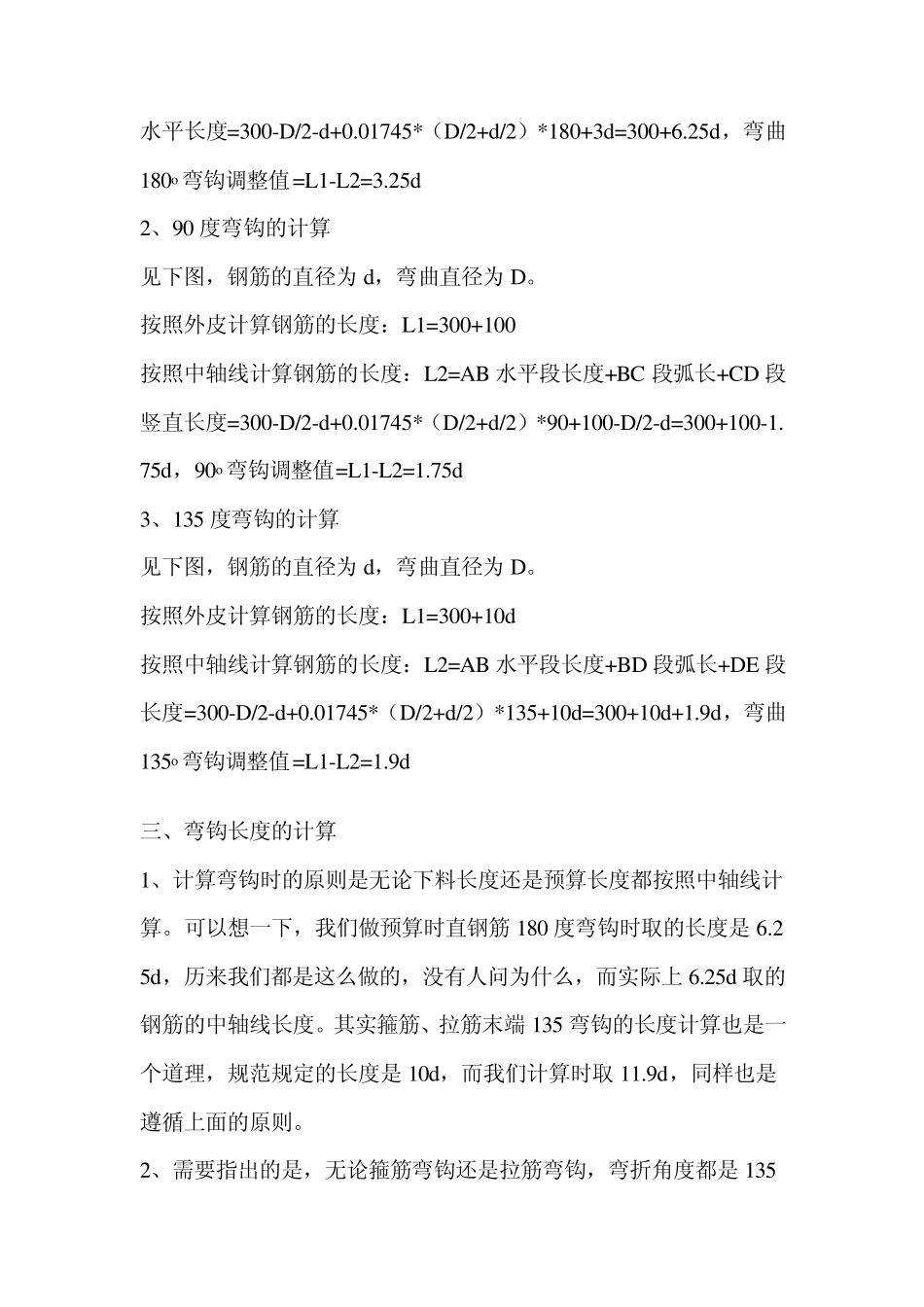

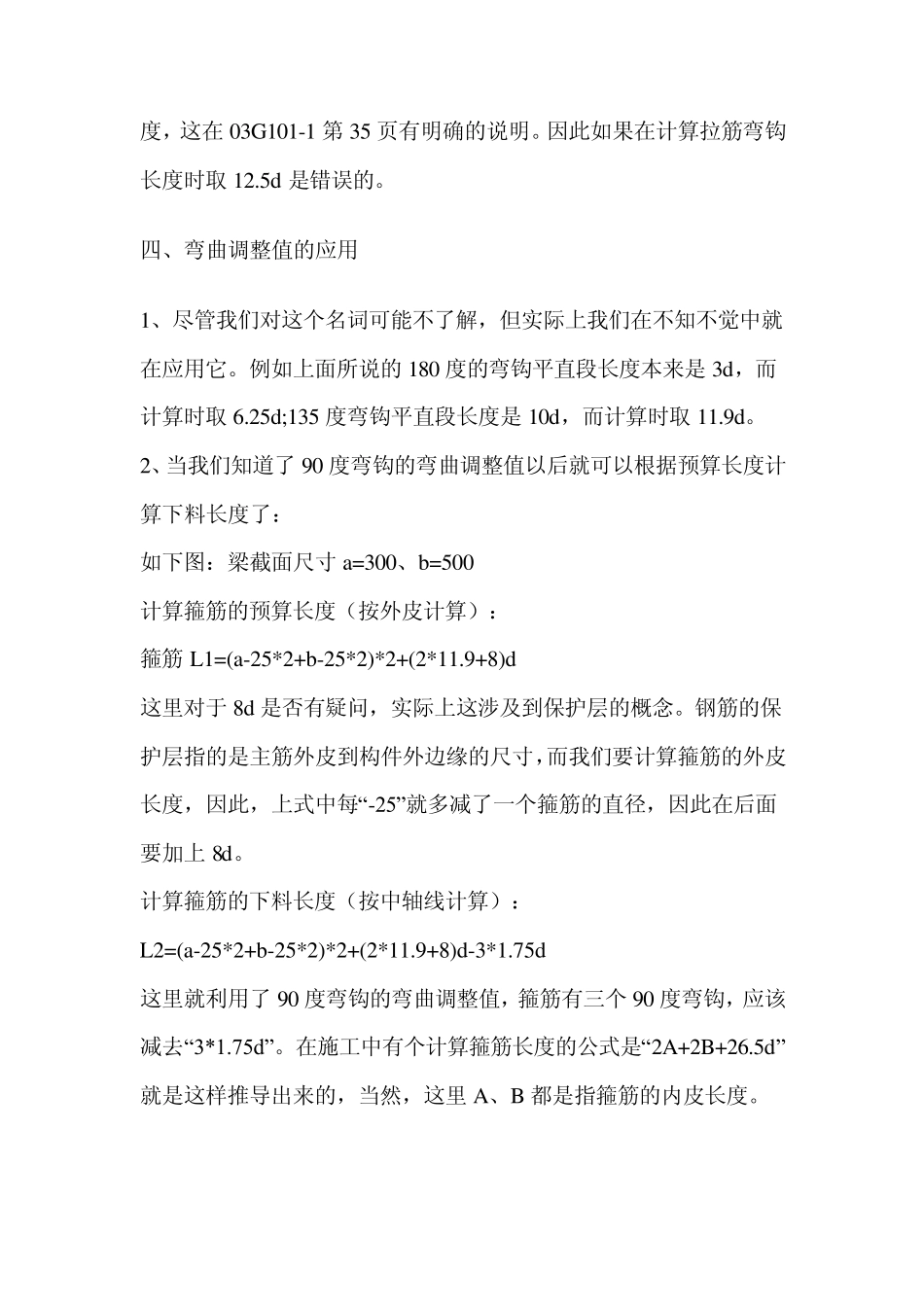

关于箍筋长度的计算资料： 一、弯曲调整值的概念 对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。例如一根预算长度为 1 米长的钢筋，其下料长度不需要 1 米，是小于1 米的，因为钢筋在弯曲的过程中会变长，如果按照 1 米下料，肯定会长出一些。预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是 100+300=400mm，而实际上在下料时只需要截取 100-d/2+300-d/2 长的一段钢筋即可弯制成下面的形式。二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。 二、弯曲调整值的计算 在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360，即一度角对应的弧长是 0.01745r。另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定 180 度弯钩的弯曲直径不得小于2.5d，在下面的推导中 D 取 2.5d。 1、180 度弯钩的计算 见下图，钢筋的直径为 d，弯曲直径为 D。 按照外皮计算钢筋的长度：L1=AE 水平段的长度+CD 水平段长度=300+3d 按照中轴线计算钢筋的长度：L2=AB 水平段长度+BC 段弧长+CD 段 水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d，弯曲180o弯钩调整值=L1-L2=3.25d 2、90 度弯钩的计算 见下图，钢筋的直径为 d，弯曲直径为 D。 按照外皮计算钢筋的长度：L1=300+100 按照中轴线计算钢筋的长度：L2=AB 水平段长度+BC 段弧长+CD 段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，90o弯钩调整值=L1-L2=1.75d 3、135 度弯钩的计算 见下图，钢筋的直径为 d，弯曲直径为 D。 按照外皮计算钢筋的长度：L1=300+10d 按照中轴线计算钢筋的长度：L2=AB 水平段长度+BD 段弧长+DE 段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲135o弯钩调整值=L1-L2=1.9d 三、弯钩长度的计算 1、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。可以想一下，我们做预算时直钢筋 180 度弯钩时取的长度是 6.25d，历来我们都是这么做的，没有人问为什么，而实际上 6.25d取的钢筋的中轴线长度。其实箍筋、拉筋末端 135 弯钩的长度计算也是一个道理，规范规定的长度是 10d，而我们计算时取 11.9d，同样也是遵循上面的原则。 2、需要指出的是，无论箍筋弯钩还是拉筋弯...
