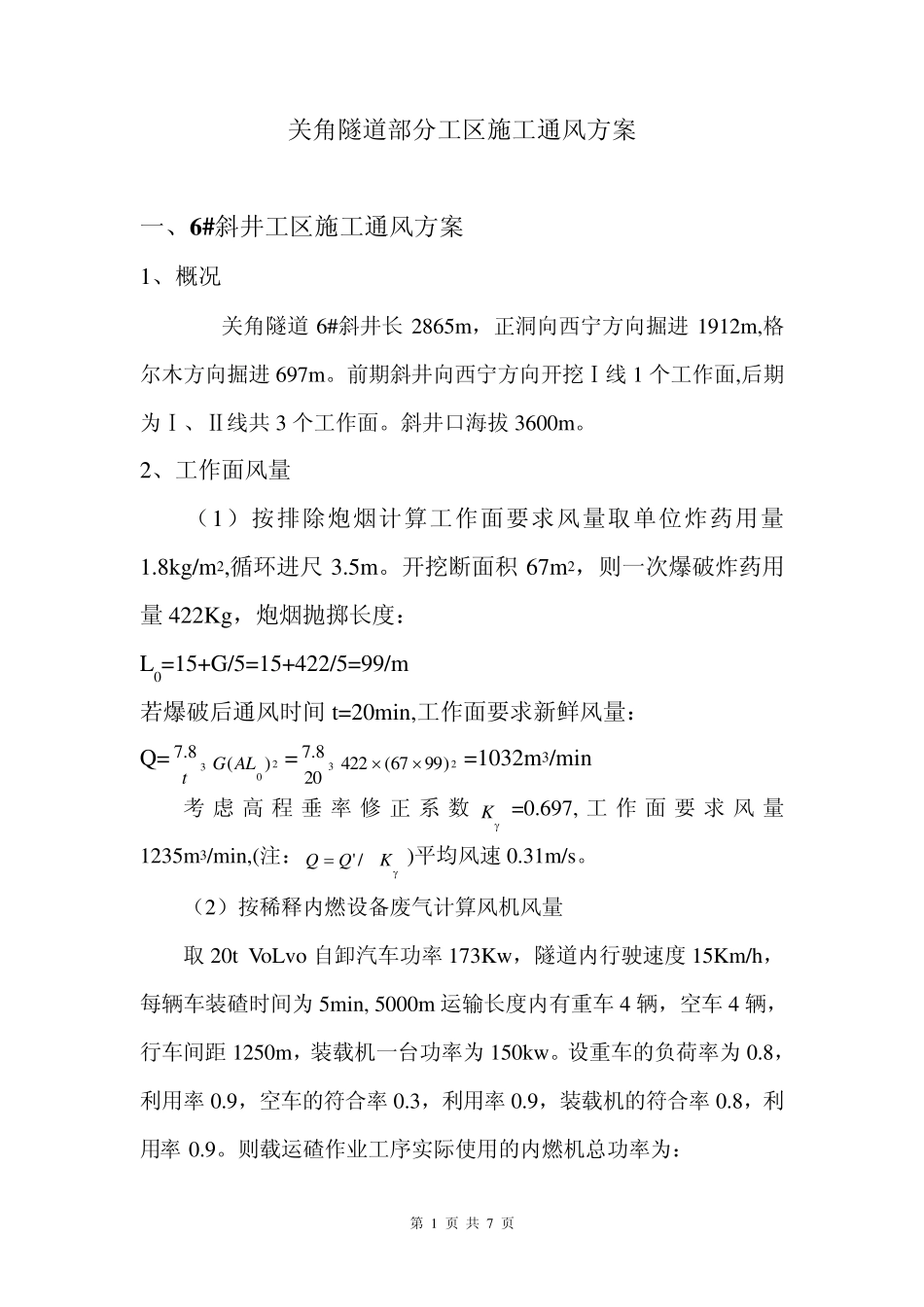

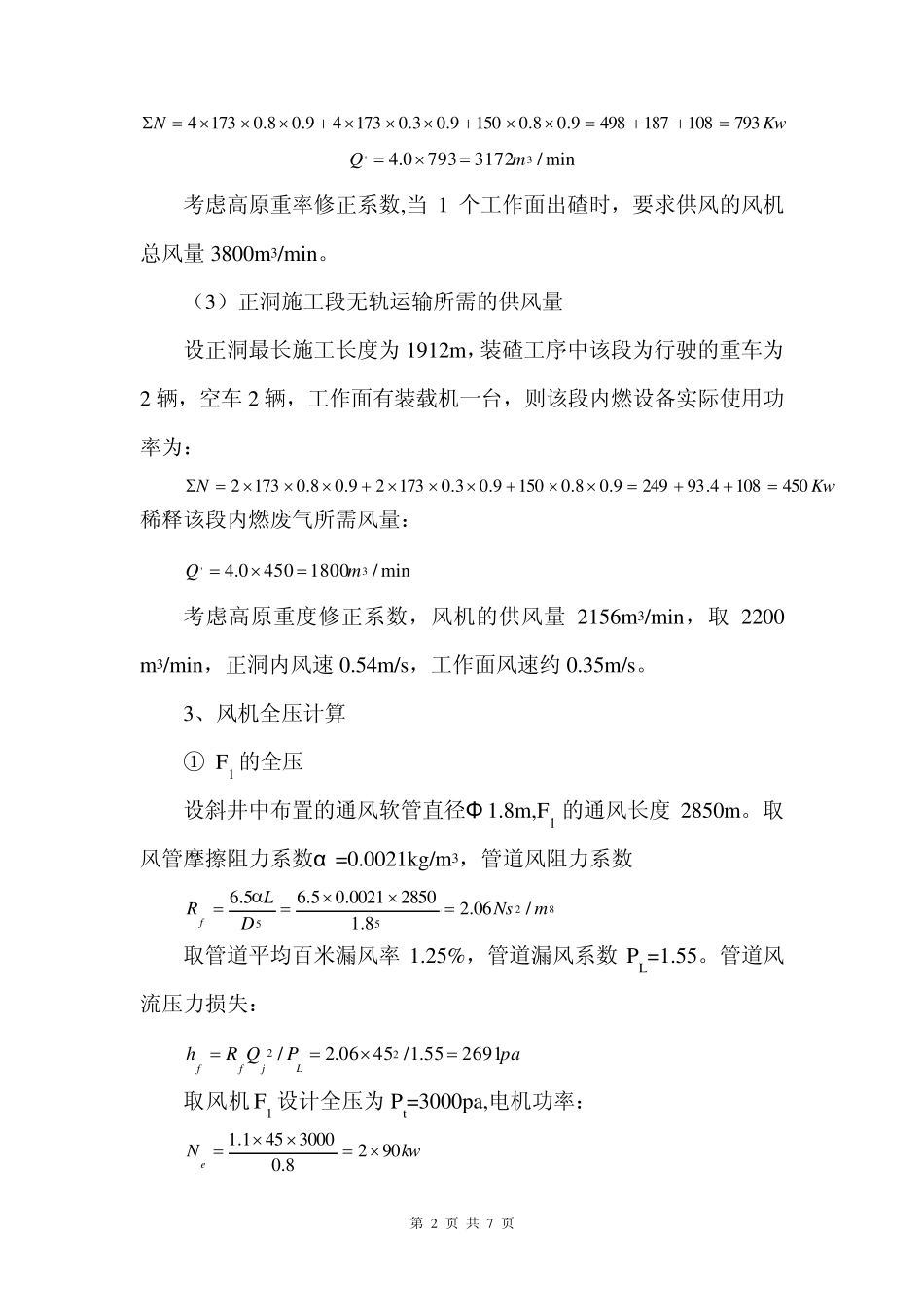

第 1 页 共 7 页 关角隧道部分工区施工通风方案 一、6 # 斜井工区施工通风方案 1、概况 关角隧道6#斜井长2865m，正洞向西宁方向掘进1912m,格尔木方向掘进697m。前期斜井向西宁方向开挖Ⅰ线 1 个工作面,后期为Ⅰ、Ⅱ线共3 个工作面。斜井口海拔 3600m。 2、工作面风量 （1）按排除炮烟计算工作面要求风量取单位炸药用量1.8kg/m2,循环进尺 3.5m。开挖断面积 67m2，则一次爆破炸药用量 422Kg，炮烟抛掷长度： L0=15+G/5=15+422/5=99/m 若爆破后通风时间 t=20min,工作面要求新鲜风量： Q=320)(8.7ALGt=32)9967(422208.7=1032m3/min 考 虑 高 程 垂 率 修 正系 数K=0.697, 工作 面 要 求 风量1235m3/min,(注：KQQ/')平均风速 0.31m/s。 （2）按稀释内燃设备废气计算风机风量 取 20t VoLvo 自卸汽车功率 173Kw ，隧道内行驶速度 15Km/h，每辆车装碴时间为 5min, 5000m 运输长度内有重车 4 辆，空车 4 辆，行车间距 1250m，装载机一台功率为 150kw 。设重车的负荷率为 0.8，利用率 0.9，空车的符合率 0.3，利用率 0.9，装载机的符合率 0.8，利用率 0.9。则载运碴作业工序实际使用的内燃机总功率为： 第 2 页 共 7 页 KwN7931081874989.08.01509.03.017349.08.01734min/31727930.43'mQ 考虑高原重率修正系数,当1 个工作面出碴时，要求供风的风机总风量3800m3/min。 （3）正洞施工段无轨运输所需的供风量 设正洞最长施工长度为1912m，装碴工序中该段为行驶的重车为2 辆，空车2 辆，工作面有装载机一台，则该段内燃设备实际使用功率为： KwN4501084.932499.08.01509.03.017329.08.01732稀释该段内燃废气所需风量： min/18004500.43'mQ 考虑高原重度修正系数，风机的供风量2156m3/min，取2200 m3/min，正洞内风速0.54m/s，工作面风速约0.35m/s。 3、风机全压计算 ① F1 的全压 设斜井中布置的通风软管直径Φ 1.8m,F1 的通风长度2850m。取风管摩擦阻力系数α =0.0021kg/m3，管道风阻力系数 8255/06.28.128500021.05.65.6mNsDLRf 取管道平均百米漏风率1.25%，管道漏风系数PL=1.55。管道风流压力损失： paPQRhLjff269155.1/4506.2/22 取风机F1 设计全压为Pt=3000pa,电机功率： kwNe9028.03000451.1 第 3 页 共 7 页 ② F2 的全...
