2024年图腾冷通道解决方案VIP免费

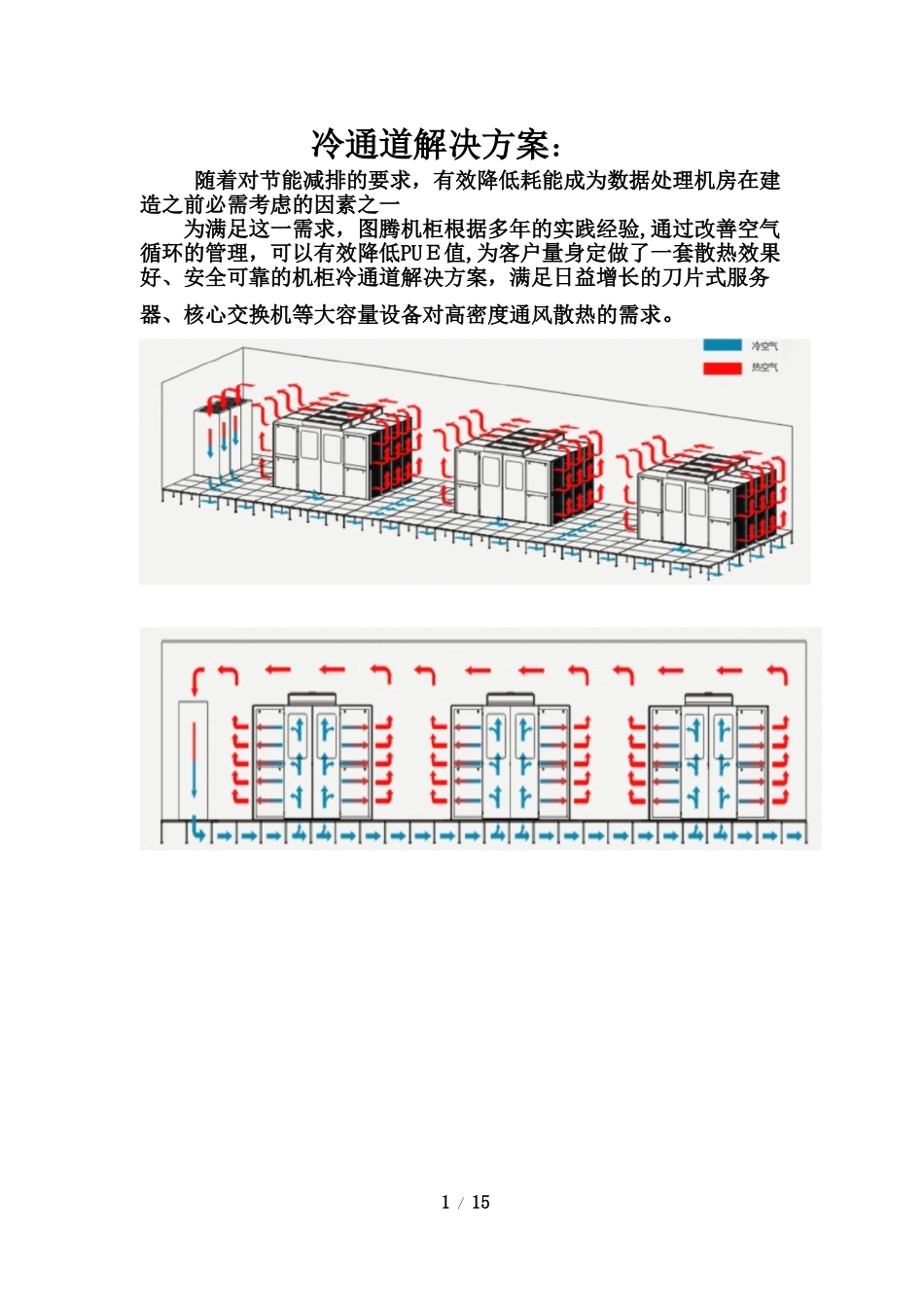

冷通道解决方案：随着对节能减排的要求，有效降低耗能成为数据处理机房在建造之前必需考虑的因素之一为满足这一需求，图腾机柜根据多年的实践经验,通过改善空气循环的管理，可以有效降低PUＥ值,为客户量身定做了一套散热效果好、安全可靠的机柜冷通道解决方案，满足日益增长的刀片式服务器、核心交换机等大容量设备对高密度通风散热的需求。1/152/15一、冷通道方案概述1、机柜—按照冷热通道布置让冷空气的进口朝一边，热空气的出口朝另一边。2、通道封闭门—通道两段入口处用双开门封闭,门上镶钢化防火玻璃,可看清通道内的情况,门为双层，安装把手,在通道内外均可开启。3、通道封闭顶板—每块顶板和机柜一样宽度，固定在两侧机柜。顶板外框为冷轧钢板，内部镶防火钢化玻璃,不影响照明，无需通道内再加照明。同时顶板可翻转，与消防联动,不影响消防气体进入通道。4、联动控制箱—接收消防信号,控制冷通道与消防联动。二、方案特点：1、模块化—每两台机柜和一块顶板构成一个模块,通道由两扇门和多个模块组成,可随意添加或移动机柜而不影响通道封闭。3/152、智能化—通道顶板可翻转设计，通过智能控制箱与消防进行联动，收到火灾信号时顶板打开，消防气体进入通道灭火。３、安全性—通道门和顶板材质均为冷轧钢板和钢化玻璃，不易燃不助燃,符合消防要求，安全性极高。4/154、稳定性—产品根据机柜尺寸静心设计,与机柜紧密结合，稳定性高,使用寿命长。三、方案收益:1、显著降低能源成本的同时构建一个“冷静”的IT运行环境，大大延长了设备的使用周期和数据中心基础构架的寿命。2、通过高效节能评估，节能数据中心使用能耗,大部分实施案列的回报时间不到一年。3、帮助客户维护新的数据中心和现有数据中心的实用性和可靠性。4、方案实施后符合2008年空调制冷协会组织ＡSHRＡE发布的温湿度推荐标准。５、提高系统可用性,增加业务的可持续性，关键业务应用程序免受故障影响。5/15四、安装方案投标选用采用承载能力强、耐腐蚀的优质冷轧钢板为主体结构的服务器机柜和网络布线机柜,柜体框架设计为折弯立柱焊接结构，四周门组采用外挂式设计及高档型材门边。机柜要求可承载的重量达160０KG，根据现场要求,多台机柜采用并联安装方式。主体机房内，多列机柜为高密度机柜，考虑到制冷要求，在这两列机柜处采取冷通道封闭措施。每套冷通道由多台服务器机柜和多台网络机柜组成，左右两侧带独立冷通道防火玻璃门,顶部设置专用冷通道顶板，且满足消防要求。机房采用下送风方式，设有冷热通道,部分设备柜可能因到货时间等问题，需要暂时放置一个专用屏风，用于阻隔冷气扩散。6/1542U42U42U42U42U42U42U42U42U42U42U42U一、安装步骤1采用图腾专利型材焊接成一体的抗震底座。2底座要做防锈处理,外表均匀刷黑色，在每个机柜下方留有足够的走线空间,长、宽可以略小于机柜的宽、深度，但不影响对机柜的支撑。3将机柜脚轮拆卸后平整的放置在底座上,并柜调整好垂直和水平位置，并使用连接螺栓与底座连接固定。4机柜之间、门体和柜体之间提供铜质软线进行连接,导线截面不小于6平方毫米。柜体要有接地螺栓，在机柜后部安装垂直安装的铜质接地排。安装各种附件所使用的螺丝垫片具有自动剥漆接地功能,以保证使托盘等附件与柜体整体可靠接地。5并柜后，安装机柜托盘，安装垂直走线槽，安装线缆管理器于机柜后部,将电缆直接固定在安装轨内。6最后安装设备以后,根据设备安装情况，安装垂直盲板用于填充设备与设备之前和没有安装设备位置的面板空隙。二、进度安排1、到货时间:合同签订后3周内,具体交付时间视具体情况而定.2、到货验收：合同设备抵达安装现场后１天内．3、设备安装调试:到货验收合格后7天内.三、调试方案7/151、北京亿腾合智科技有限公司实施工程师按照实施方案进行设备的安装调试、系统性能测试,在安装调试期间,建议用户指派技术人员与我公司工程师一起安装调试，便于用户工程师对系统更好的运行维护。2、按照实施方案,进行实地设备安装、调试、系统联调;3、对甲方工程师进行现场安装调试培训，故障处理、设备维护的培训。4、功能测试5、测试及优化五、部分公开案列:上海世博:青岛IDC机房8/15山东...
