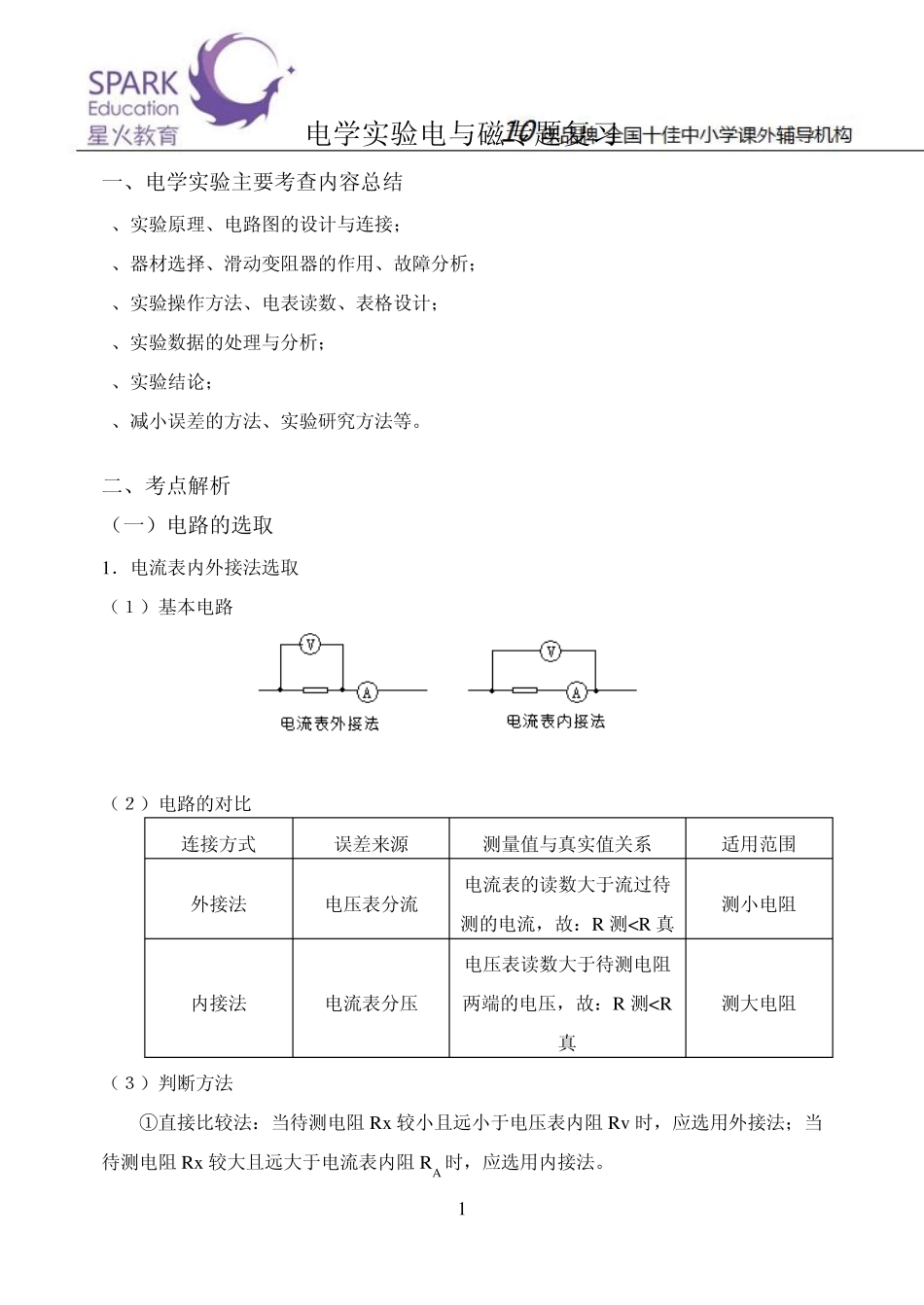

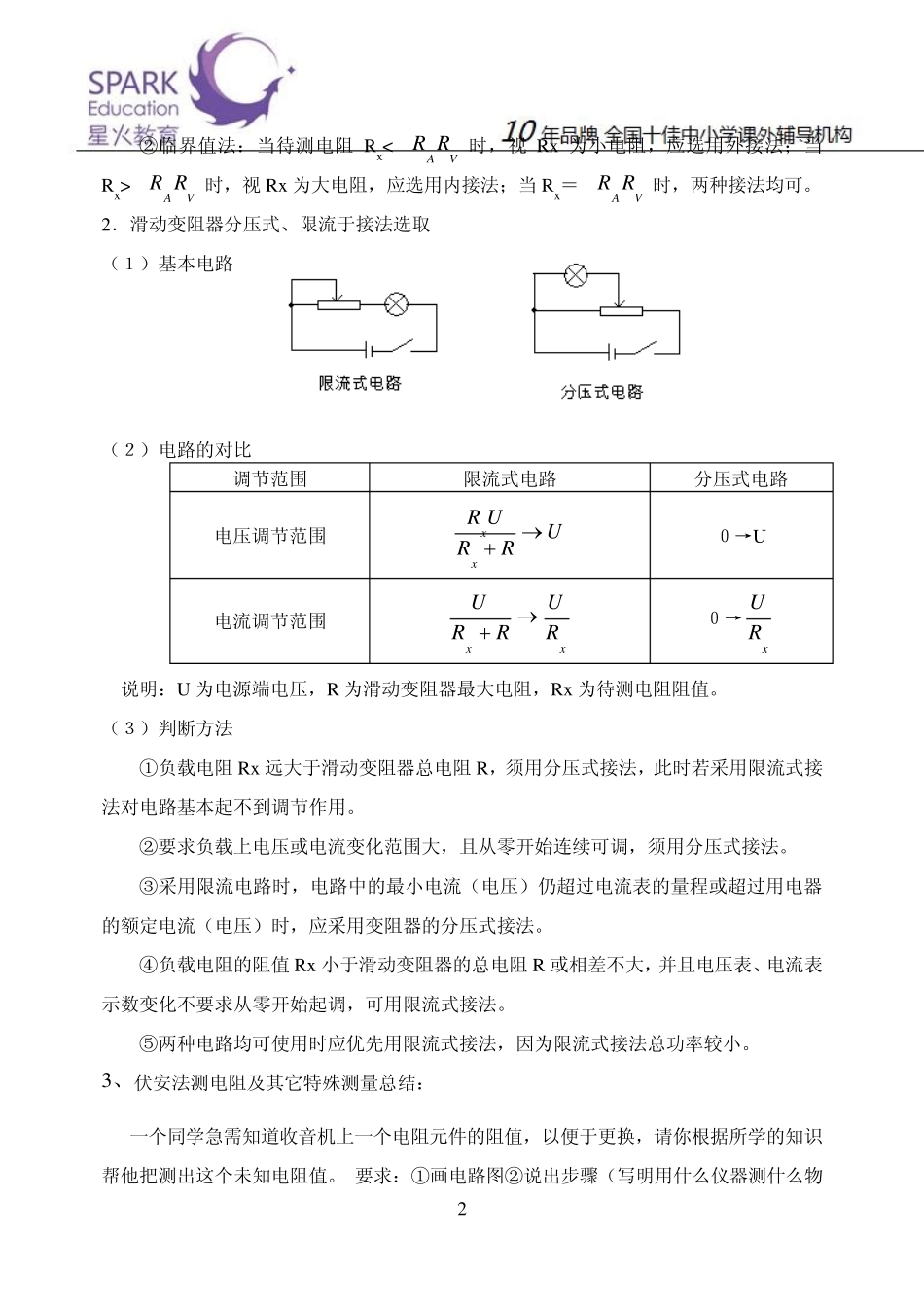

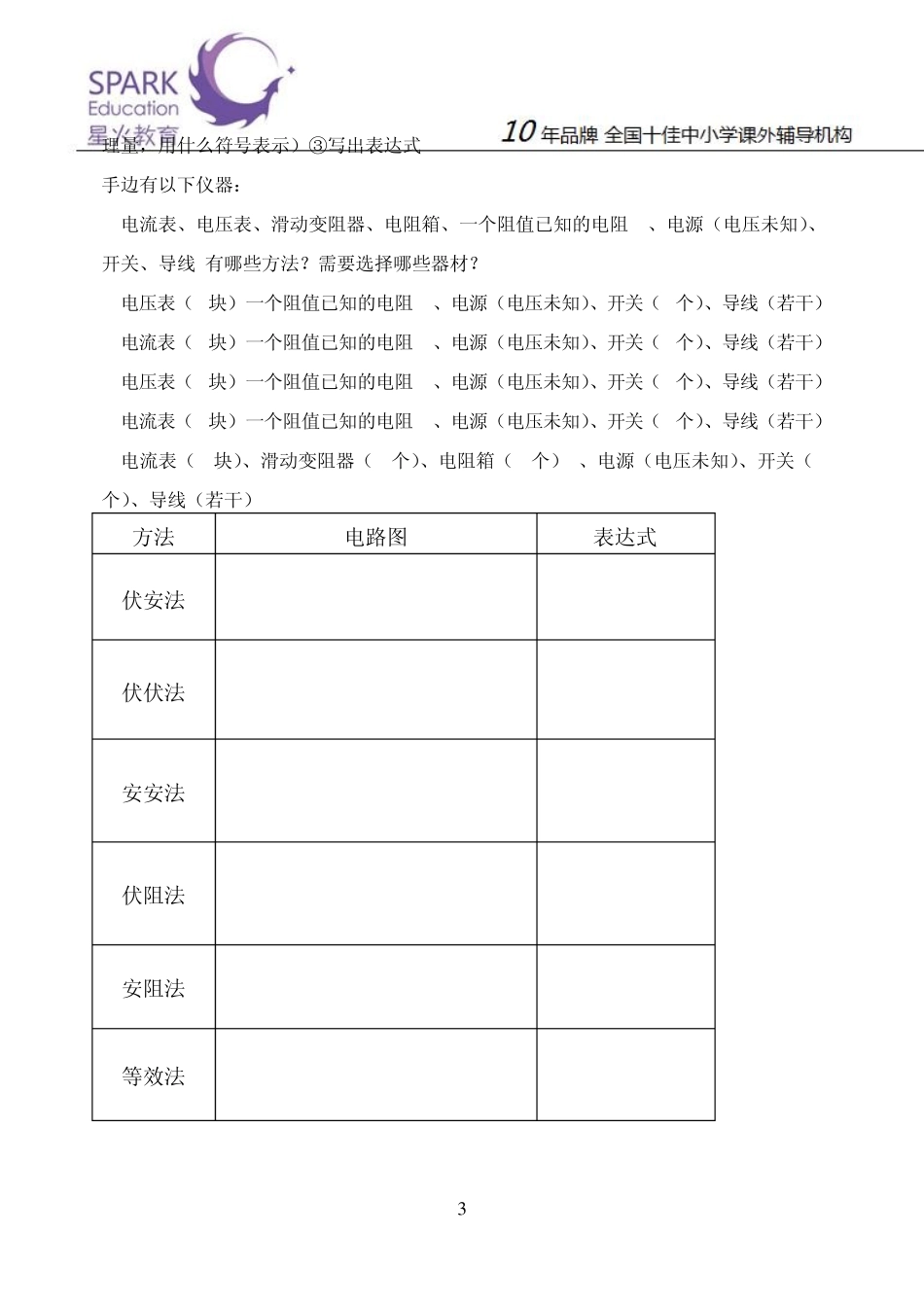

1 电学实验电与磁专题复习 一、电学实验主要考查内容总结: 1、实验原理、电路图的设计与连接; 2、器材选择、滑动变阻器的作用、故障分析; 3、实验操作方法、电表读数、表格设计; 4、实验数据的处理与分析; 5、实验结论; 6、减小误差的方法、实验研究方法等。 二、考点解析 (一)电路的选取 1.电流表内外接法选取 (1)基本电路 (2)电路的对比 连接方式 误差来源 测量值与真实值关系 适用范围 外接法 电压表分流 电流表的读数大于流过待测的电流,故:R 测VARR时,视Rx为大电阻,应选用内接法;当Rx=VARR时,两种接法均可。 2.滑动变阻器分压式、限流于接法选取 (1)基本电路 (2)电路的对比 调节范围 限流式电路 分压式电路 电压调节范围 URRURxx 0→U 电流调节范围 xxRURRU 0→xRU 说明:U 为电源端电压,R 为滑动变阻器最大电阻,Rx为待测电阻阻值。 (3)判断方法 ①负载电阻Rx远大于滑动变阻器总电阻R,须用分压式接法,此时若采用限流式接法对电路基本起不到调节作用。 ②要求负载上电压或电流变化范围大,且从零开始连续可调,须用分压式接法。 ③采用限流电路时,电路中的最小电流(电压)仍超过电流表的量程或超过用电器的额定电流(电压)时,应采用变阻器的分压式接法。 ④负载电阻的阻值Rx小于滑动变阻器的总电阻R 或相差不大,并且电压表、电流表示数变化不要求从零开始起调,可用限流式接法。 ⑤两种电路均可使用时应优先用限流式接法,因为限流式接法总功率较小。 3、伏安法测电阻及其它特殊测量总结: 一个同学急需知道收音机上一个电阻元件的阻值,以便于更换,请你根据所学的知识帮他把测出这个未知电阻值。(要求:①画电路图②说出步骤(写明用什么仪器测什么物 3 理量,用什么符号表示)③写出表达式) 手边有以下仪器: 1.电流表、电压表、滑动变阻器、电阻箱、一个阻值已知的电阻 R0、电源(电压未知)、开关、导线,有哪些方法?需要选择哪些器材? 2.电压表(2块)一个阻值已知的电阻 R0、电源(电压未知)...
