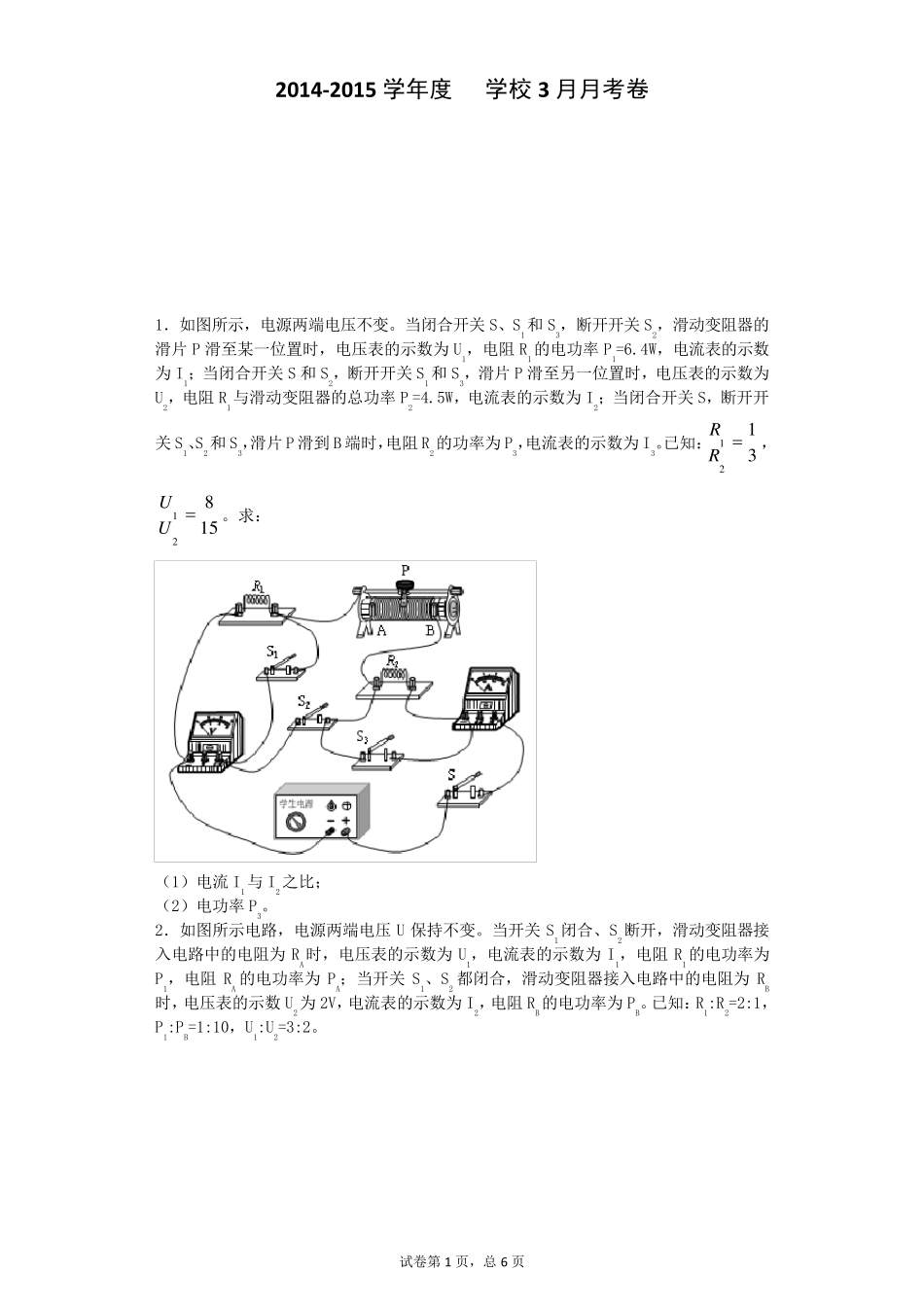

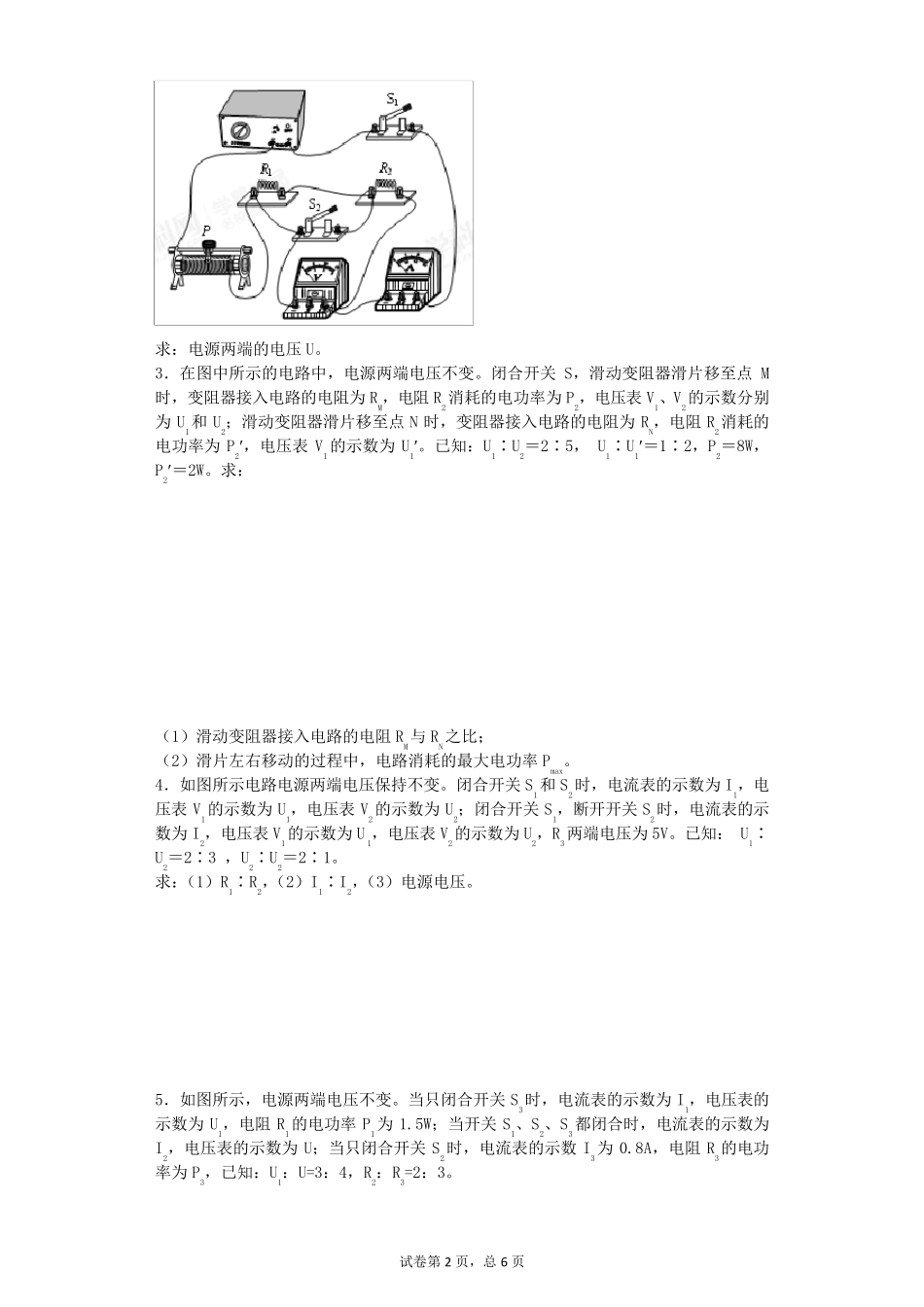

试卷第1 页，总6 页 2014-2015 学年度学校3 月月考卷 1．如图所示，电源两端电压不变。当闭合开关S、S1和 S3，断开开关S2，滑动变阻器的滑片 P 滑至某一位置时，电压表的示数为 U1，电阻 R1的电功率 P1=6.4W，电流表的示数为 I1；当闭合开关S 和 S2，断开开关S1和 S3，滑片 P 滑至另一位置时，电压表的示数为U2，电阻 R1与滑动变阻器的总功率 P2=4.5W，电流表的示数为 I2；当闭合开关S，断开开关S1、S2和 S3，滑片 P 滑到 B 端时，电阻 R2的功率为 P3，电流表的示数为 I3。已知： 1213RR ，12815UU。求： （1）电流 I1与 I2之比； （2）电功率 P3。 2．如图所示电路，电源两端电压U 保持不变。当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为 RA时，电压表的示数为 U1，电流表的示数为 I1，电阻 R1的电功率为P1，电阻 RA 的电功率为 PA；当开关S1、S2 都闭合，滑动变阻器接入电路中的电阻为 RB时，电压表的示数 U2为 2V，电流表的示数为 I2，电阻 RB的电功率为 PB。已知：R1:R2=2:1，P1:PB=1:10，U1:U2=3:2。 试卷第2 页，总6 页 求：电源两端的电压U。 3．在图中所示的电路中，电源两端电压不变。闭合开关S，滑动变阻器滑片移至点M时，变阻器接入电路的电阻为RM，电阻R2消耗的电功率为P2，电压表V1、V2的示数分别为U1和U2；滑动变阻器滑片移至点N 时，变阻器接入电路的电阻为RN，电阻R2消耗的电功率为P2，电压表V1的示数为U1。已知：U1∶U2＝2∶5， U1∶U1＝1∶2，P2＝8W，P2＝2W。求： （1）滑动变阻器接入电路的电阻RM与 RN之比； （2）滑片左右移动的过程中，电路消耗的最大电功率Pmax。 4．如图所示电路电源两端电压保持不变。闭合开关S1和S2时，电流表的示数为I1，电压表V1的示数为U1，电压表V2的示数为U2；闭合开关S1，断开开关S2时，电流表的示数为I2，电压表V1的示数为U 1，电压表V2的示数为U2，R3两端电压为5V。已知： U1∶U2＝2∶3 ，U2∶U2＝2∶1。 求：（1）R1∶R2，（2）I1∶I2，（3）电源电压。 5．如图所示，电源两端电压不变。当只闭合开关S3时，电流表的示数为I1，电压表的示数为U1，电阻R1的电功率P1为1.5W；当开关S1、S2、S3都闭合时，电流表的示数为I2，电压表的示数为U；当只闭合开关S2时，电流表的示数I3为0.8A，电阻R3的电功率为P3，已知：U1：U=3：4，R2：R3=2：3。 试卷第3 页，总6 页 求：（1）电流I1与I2之比； （2）电阻...
