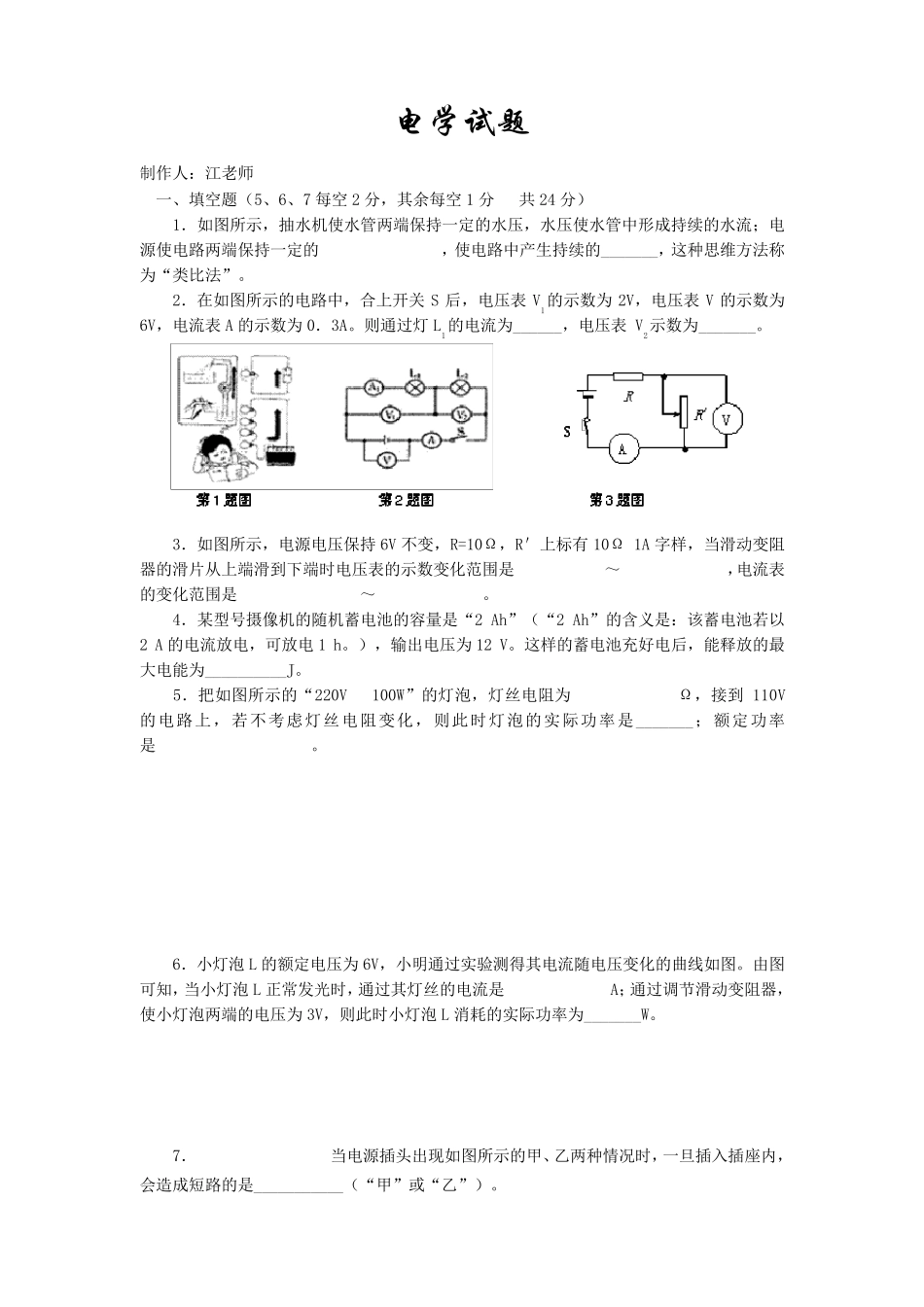

电 学 试 题 制作人：江老师 一、填空题（5、6、7 每空2 分，其余每空1 分 共24 分） 1．如图所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的 ，使电路中产生持续的_______，这种思维方法称为“类比法”。 2．在如图所示的电路中，合上开关S 后，电压表V1的示数为2V，电压表V 的示数为6V，电流表A 的示数为0．3A。则通过灯L1的电流为______，电压表 V2示数为_______。 3．如图所示，电源电压保持6V 不变，R=10Ω，R＇上标有 10Ω 1A 字样，当滑动变阻器的滑片从上端滑到下端时电压表的示数变化范围是 ～ ，电流表的变化范围是 ～ 。 4．某型号摄像机的随机蓄电池的容量是“2 Ah”（“2 Ah”的含义是：该蓄电池若以2 A 的电流放电，可放电1 h。），输出电压为12 V。这样的蓄电池充好电后，能释放的最大电能为__________J。 5．把如图所示的“220V 100W”的灯泡，灯丝电阻为 Ω，接到 110V的电路上，若不考虑灯丝电阻变化，则此时灯泡的实际功率是_______；额定功率是 。 6．小灯泡 L 的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图。由图可知，当小灯泡 L 正常发光时，通过其灯丝的电流是 A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡 L 消耗的实际功率为_______W。 7．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内 ，会 造 成短 路的是___________（“甲”或 “乙”）。 8． 小 明 想 在 家 里 安 装 一 盏 照 明 灯 ， 如 图 是 他 设 计 的 电 路 ， （ 1） 请 你 帮 他 在 图 中 的 虚 线框 内 填 入 开 关 和 电 灯 的 符 号 ； （ 2） 小 明 请 电 工 师 傅 正 确 安 装 完 毕 ， 闭 合 开 关 ， 电 灯 不 亮 。电 工 师 傅 用 试 电 笔 分 别 测 试 电 灯 两 接 线 处 和 插 座 的 两 孔 时 ， 试 电 笔 的 氖 管 都 发 光 ， 则 电 路 的故 障 为 。 二 、 选 择 题 （ 每 题 ３ 分 ， 共 30 分 ） 9． 以 下 说 法 中 正 确 的 是 （ ） A． 只 有 固 体 与 固 体 之 间 相 互 摩 擦 ， 才 会 摩 擦 起 电 B． 把 A 物 体 和 B 物 体 摩 擦 ， 结 果 A 物 体 带 负 电 ， B 物 体 带...
