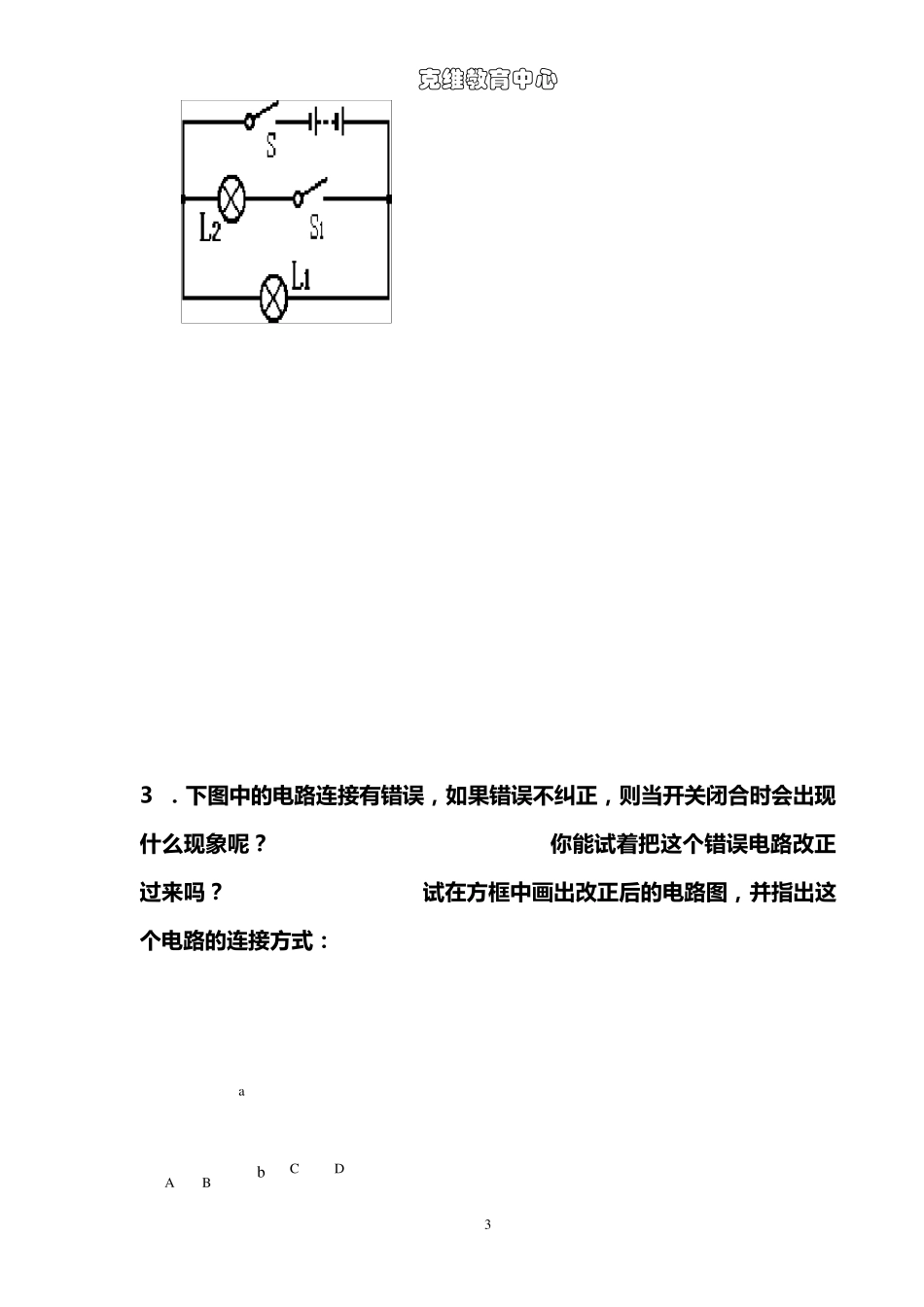

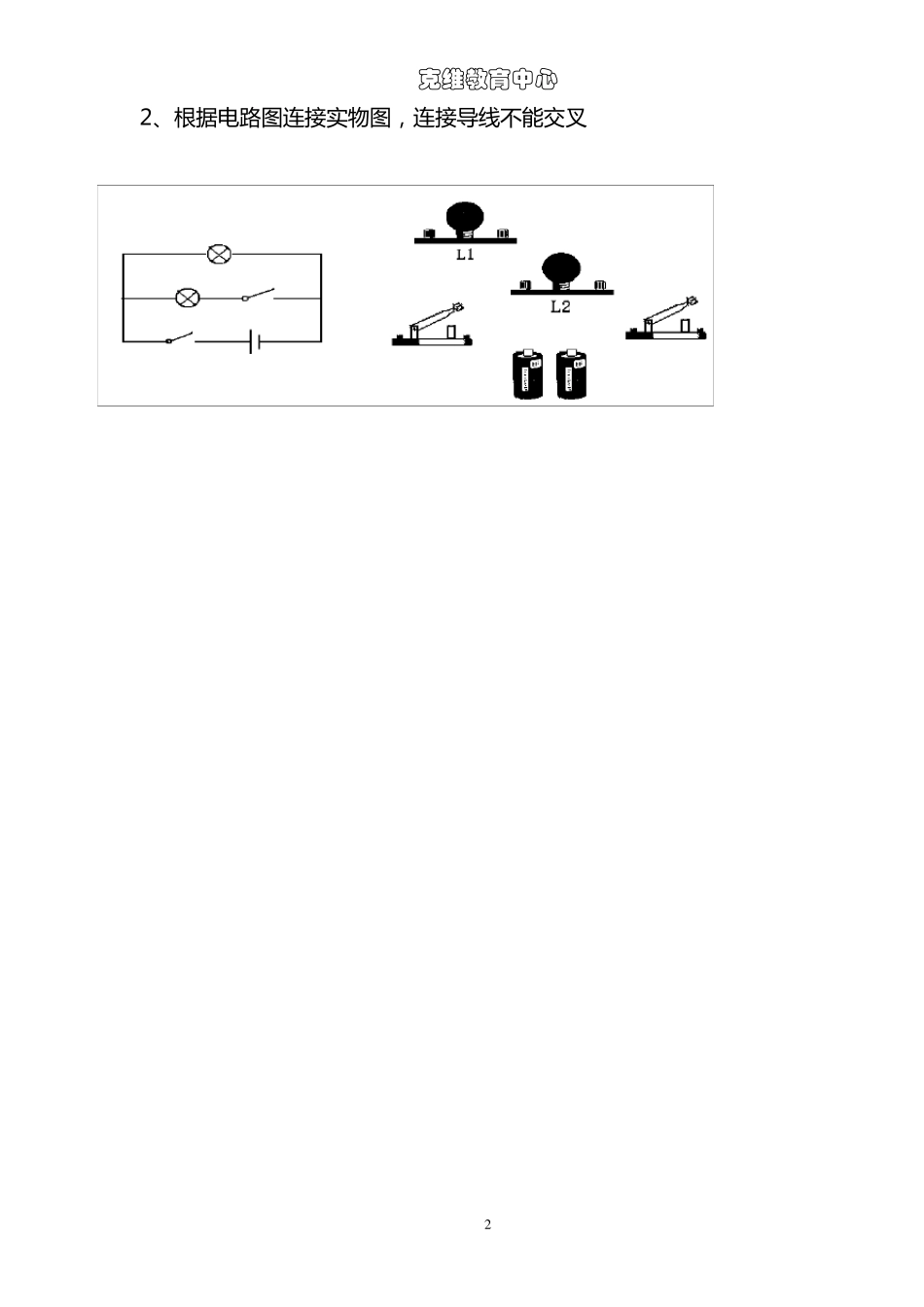

克 维 教 育 中 心 1 初 中 物 理 电 路 图 连 接 专 题 训 练 1、根据实物 图 画出对应的电 路 图 ，并标出开关闭合后的电 流方向 克 维 教 育 中 心 2 2、根据电路图连接实物图，连接导线不能交叉 克 维 教 育 中 心 3 3 ． 下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式： A B C D a b 克 维 教 育 中 心 4 4.根 据 以 下 要 求 ， 完 成 下 图 中 的 实 物 连 接 图 。要 求 ：使 L1 和 L2 并联， 并且让 S1 控制 L1， 让 S2 控制 L2， S3 接 在干路上。并在右边画出它的 电路图 。 5.某传达室需要 在前后门都装上开关。前门来人按开关时， 要 求 传达室电铃响， 同时红灯亮；后门来人按开关时， 传达室电铃响， 同时绿灯亮。请按需要 设计电路图 。并把实 物 连 接 成 电路。 B 组 1、请根据右图的实物图，在左侧边框内画出相应的电路图 红灯 绿灯 前门 后门 S1 S2 S3 第 14 题 克 维 教 育 中 心 5 - + S3 S2 S1 E2 E1 2、根据实物图，画出相应的电路图． 3.按照实物图做出电路图 4 、在如图中的（2 ）图指定方框中，按照（1 ）图所示实物连线图画出电路图。 5.根据下图电路图，连接实物图。 L1 L2 S1 S2 克 维 教 育 中 心 6 6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。 7、如图7 所示，按电路图用笔画线作导线，将元件连接起来. 8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20 中的电器元件连成电路。要求：(1)开关 K1只控制电灯 L1，开关 K2只控制电灯 L2；(2)共用一个电池组
