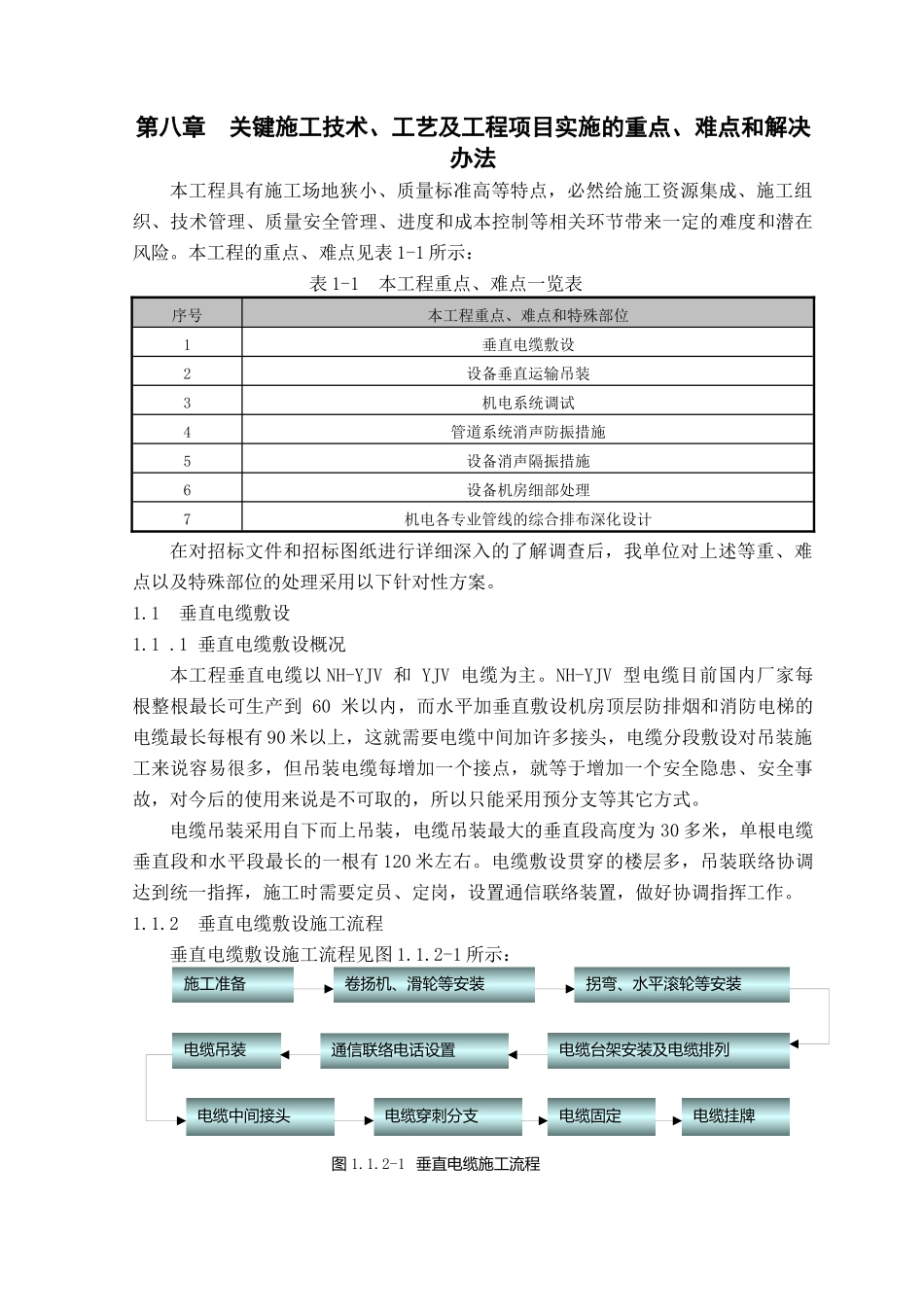

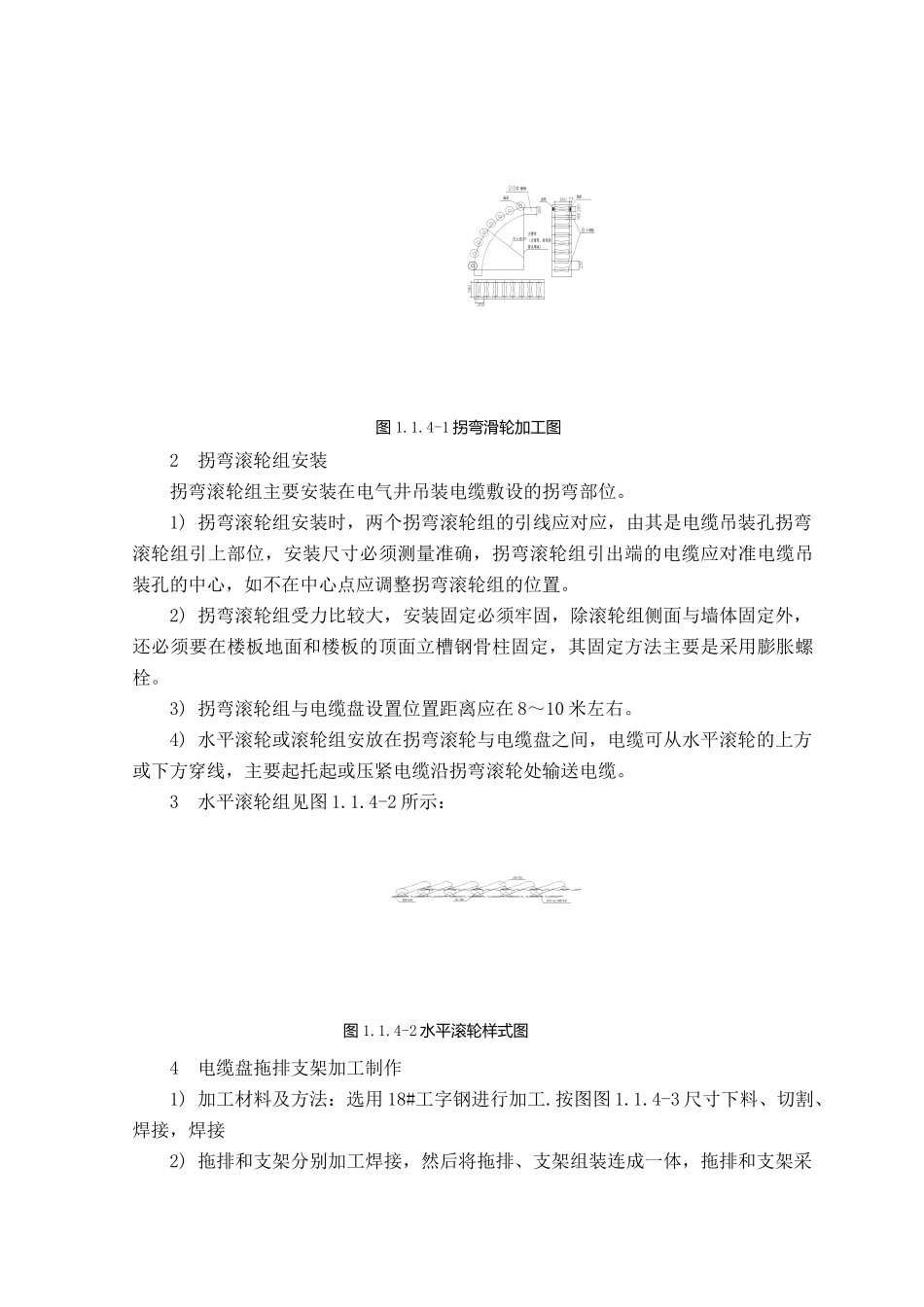

图1.1.2-1垂直电缆施工流程施工准备卷扬机、滑轮等安装拐弯、水平滚轮等安装电缆台架安装及电缆排列通信联络电话设置电缆吊装电缆中间接头电缆穿刺分支电缆固定电缆挂牌第八章关键施工技术、工艺及工程项目实施的重点、难点和解决办法本工程具有施工场地狭小、质量标准高等特点，必然给施工资源集成、施工组织、技术管理、质量安全管理、进度和成本控制等相关环节带来一定的难度和潜在风险。本工程的重点、难点见表1-1所示：表1-1本工程重点、难点一览表序号本工程重点、难点和特殊部位1垂直电缆敷设2设备垂直运输吊装3机电系统调试4管道系统消声防振措施5设备消声隔振措施6设备机房细部处理7机电各专业管线的综合排布深化设计在对招标文件和招标图纸进行详细深入的了解调查后，我单位对上述等重、难点以及特殊部位的处理采用以下针对性方案。1.1垂直电缆敷设1.1.1垂直电缆敷设概况本工程垂直电缆以NH-YJV和YJV电缆为主。NH-YJV型电缆目前国内厂家每根整根最长可生产到60米以内，而水平加垂直敷设机房顶层防排烟和消防电梯的电缆最长每根有90米以上，这就需要电缆中间加许多接头，电缆分段敷设对吊装施工来说容易很多，但吊装电缆每增加一个接点，就等于增加一个安全隐患、安全事故，对今后的使用来说是不可取的，所以只能采用预分支等其它方式。电缆吊装采用自下而上吊装，电缆吊装最大的垂直段高度为30多米，单根电缆垂直段和水平段最长的一根有120米左右。电缆敷设贯穿的楼层多，吊装联络协调达到统一指挥，施工时需要定员、定岗，设置通信联络装置，做好协调指挥工作。1.1.2垂直电缆敷设施工流程垂直电缆敷设施工流程见图1.1.2-1所示：图1.1.3-1定、动滑轮穿线方法示意1.1.3卷扬机安装1卷扬机吊装钢丝绳安装1)卷扬机吊装钢丝绳在安装前，应验证是否出厂时做破断力试验，产品应有合格证和产品出厂质量证明书，选用超过4倍以上吊装安全系数的钢丝绳安装。2)定滑轮及动滑轮钢丝绳穿绳方法,见图1.1.3-1所示:2牵引长套网安装1)选用与电缆外经相适用，荷重力符合要求的电缆牵引长套网。2)在电缆吊装牵引前，将电缆牵引长套网套入电缆的头端，长套网套到位后，将长套网拉紧。1.1.4拐弯滚轮、水平滚轮、定位装置安装及电缆盘支架设置1拐弯滚轮组安装1)拐弯滚轮组滚轴的弯曲半径为800㎜，每个滚轮组设8个滚轮，滚轮轴直径φ50。2)拐弯滚轮组两侧采用20#槽钢的钢材加工，滚轮轴心按半径800㎜画弧弯曲。3)滚轮制作材料为ABS工程塑料，中间凹处直经为φ180，两头为直经φ250，滚轮长350㎜。两滚轮轴心之间的间距255㎜，滚轮在槽钢外弯曲面上安装。4)拐弯滚轮组加工图见图1.1.4-1所示。图1.1.4-1拐弯滑轮加工图滚轮固定螺栓支架槽钢图1.1.4-2水平滚轮样式图2拐弯滚轮组安装拐弯滚轮组主要安装在电气井吊装电缆敷设的拐弯部位。1)拐弯滚轮组安装时，两个拐弯滚轮组的引线应对应，由其是电缆吊装孔拐弯滚轮组引上部位，安装尺寸必须测量准确，拐弯滚轮组引出端的电缆应对准电缆吊装孔的中心，如不在中心点应调整拐弯滚轮组的位置。2)拐弯滚轮组受力比较大，安装固定必须牢固，除滚轮组侧面与墙体固定外，还必须要在楼板地面和楼板的顶面立槽钢骨柱固定，其固定方法主要是采用膨胀螺栓。3)拐弯滚轮组与电缆盘设置位置距离应在8～10米左右。4)水平滚轮或滚轮组安放在拐弯滚轮与电缆盘之间，电缆可从水平滚轮的上方或下方穿线，主要起托起或压紧电缆沿拐弯滚轮处输送电缆。3水平滚轮组见图1.1.4-2所示：4电缆盘拖排支架加工制作1)加工材料及方法：选用18#工字钢进行加工.按图图1.1.4-3尺寸下料、切割、焊接，焊接2)拖排和支架分别加工焊接，然后将拖排、支架组装连成一体，拖排和支架采胶垫厚度50mm木块钢板与螺杆连接点（滑动）螺杆支承点焊接点工字钢（18#）焊接点螺母M80×150手轮300mm钢板10mm螺杆M80×850图1.1.4-3电缆盘止动装置剖面图用螺栓连接。根据现场施工实际情况的需要可以拆开单独使用。3)电缆盘止动装置按图加工制作，然后与电缆拖排、支架、焊接连接。止动装置操作：反时针旋转手轮为松开电缆盘，顺时针旋转手轮为压紧电缆盘，并达到止动目的。5电缆盘支架设置1)电缆盘拖排架设在...
