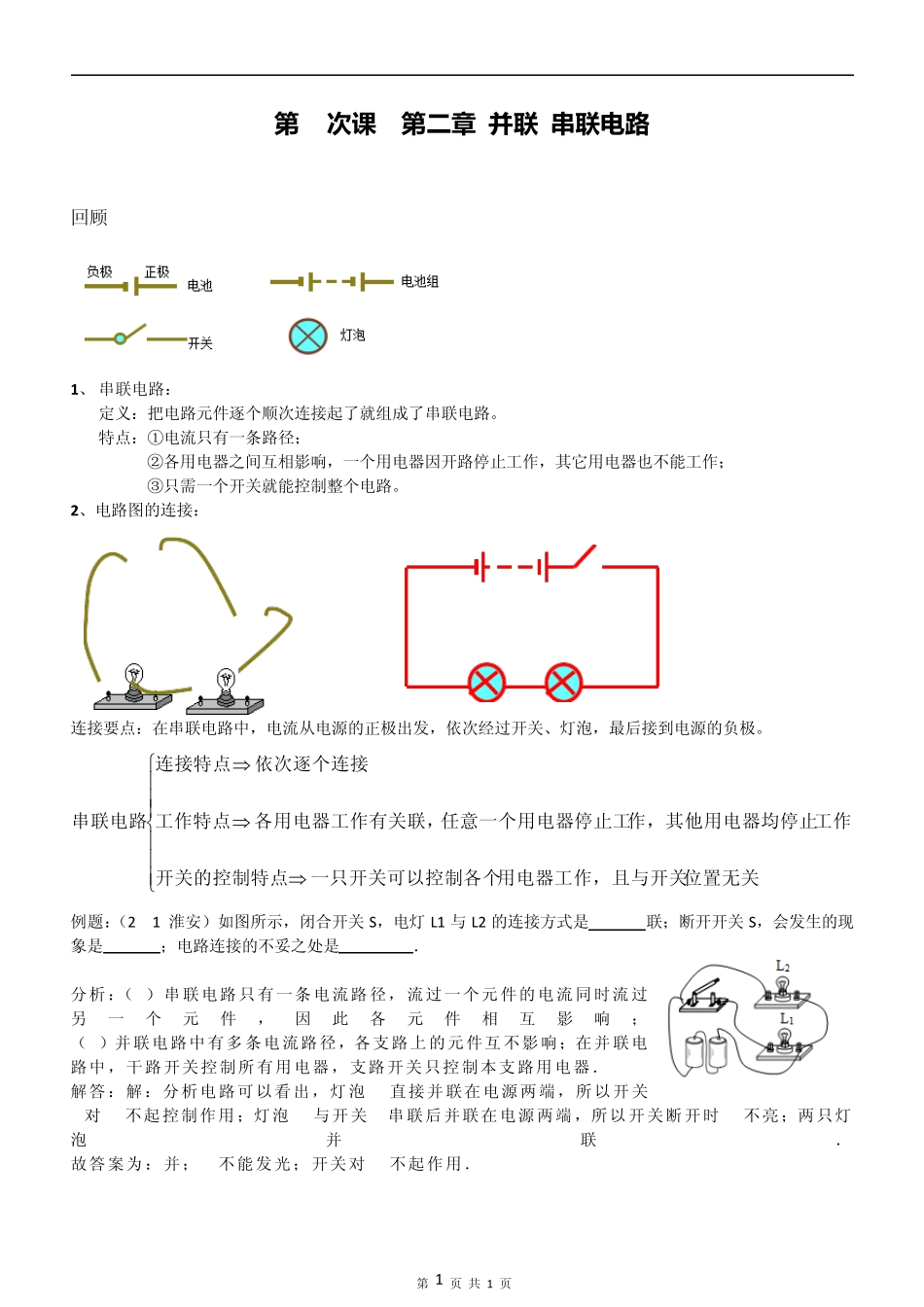

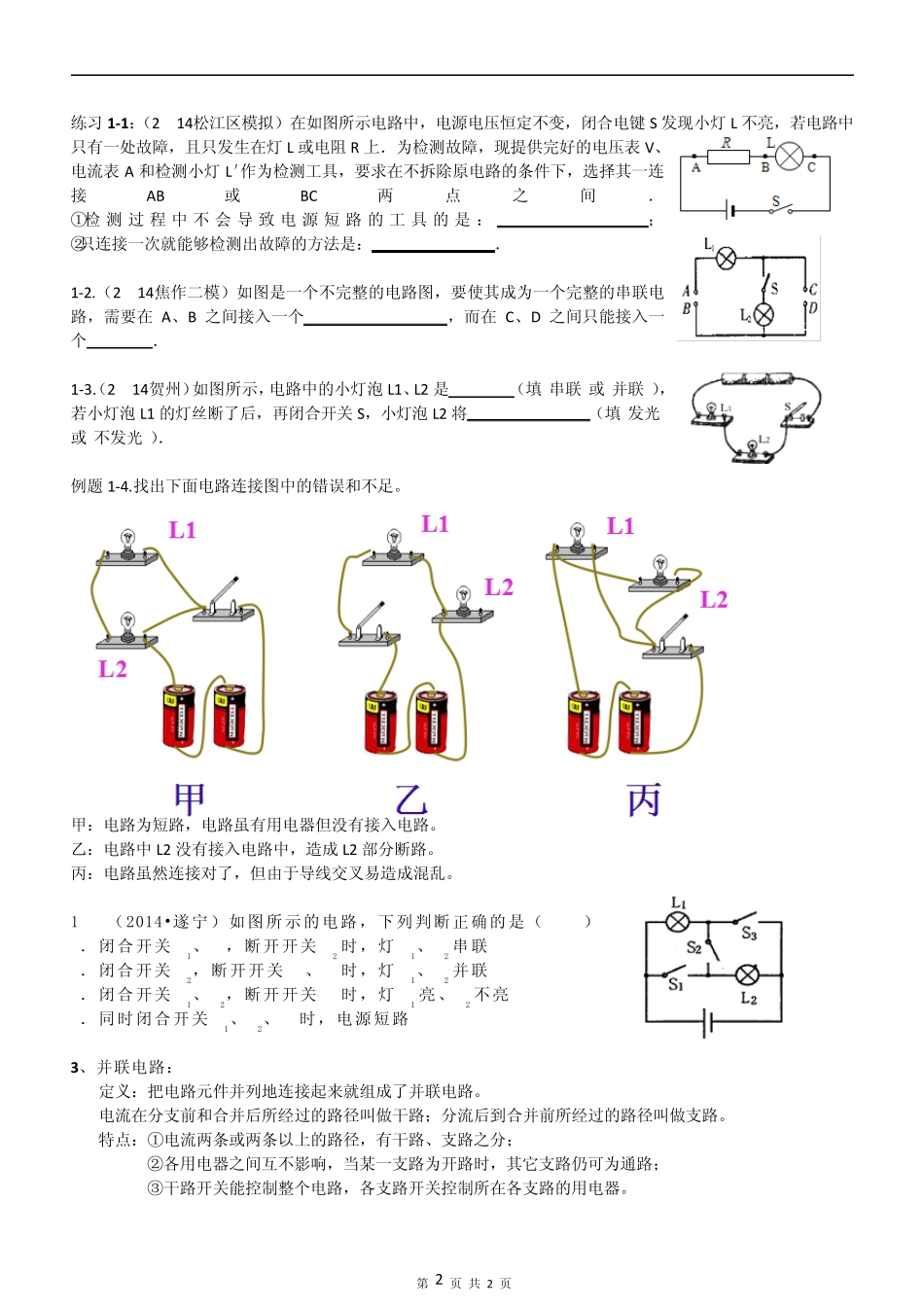

第 1 页 共 1 页 第 6次 课 第 二 章 并 联 串联 电路 回顾 1、 串联电路： 定义：把电路元件逐个顺次连接起了就组成了串联电路。 特点：①电流只有一条路径； ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作； ③只需一个开关就能控制整个电路。 2、电路图的连接： 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 位置无关用电器工作，且与开关一只开关可以控制各个开关的控制特点工作作，其他用电器均停止任意一个用电器停止工各用电器工作有关联，工作特点依次逐个连接连接特点串联电路 例题：（2014•淮安）如图所示，闭合开关 S，电灯 L1 与 L2 的连接方式是 联；断开开关 S，会发生的现象是 ；电路连接的不妥之处是 ． 分析：（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响； （2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器． 解答：解：分析电路可以看出，灯泡 L2直接并联在电源两端，所以开关S对 L2不起控制作用；灯泡 L1与开关 S串联后并联在电源两端，所以开关断开时 L1不亮；两只灯泡并联． 故答案为：并；L1不能发光；开关对 L2不起作用． 第 2 页 共 2 页 练习1-1：（2014•松江区模拟）在如图所示电路中，电源电压恒定不变，闭合电键S 发现小灯L 不亮，若电路中只有一处故障，且只发生在灯L 或电阻R 上．为检测故障，现提供完好的电压表V、电流表A 和检测小灯L′作为检测工具，要求在不拆除原电路的条件下，选择其一连接AB或 BC两点之间． ①检测过 程 中不会 导 致 电源短 路的工 具 的是 ： ； ②只连接一次就能够检测出故障的方法是： ． 1-2.（2014•焦作二模）如图是一个不完整的电路图，要使其成为一个完整的串联电路，需要在A、B 之间接入一个 ，而在C、D 之间只能接入一个 ． 1-3.（2014•贺州）如图所示，电路中的小灯泡 L1、L2 是 （填“串联”或“并联”），若小灯泡 L1 的灯丝断了后，再闭合开关 S，小灯泡 L2 将 （填“发光”或“不发光”）． 例题 1-4.找出下面电路连接图中的错误和不足。 甲：电路为短路，电路虽有用电器但没有接入电路。 乙：电路中L2 没有接入电路中，造成 L2 部分断路。...
