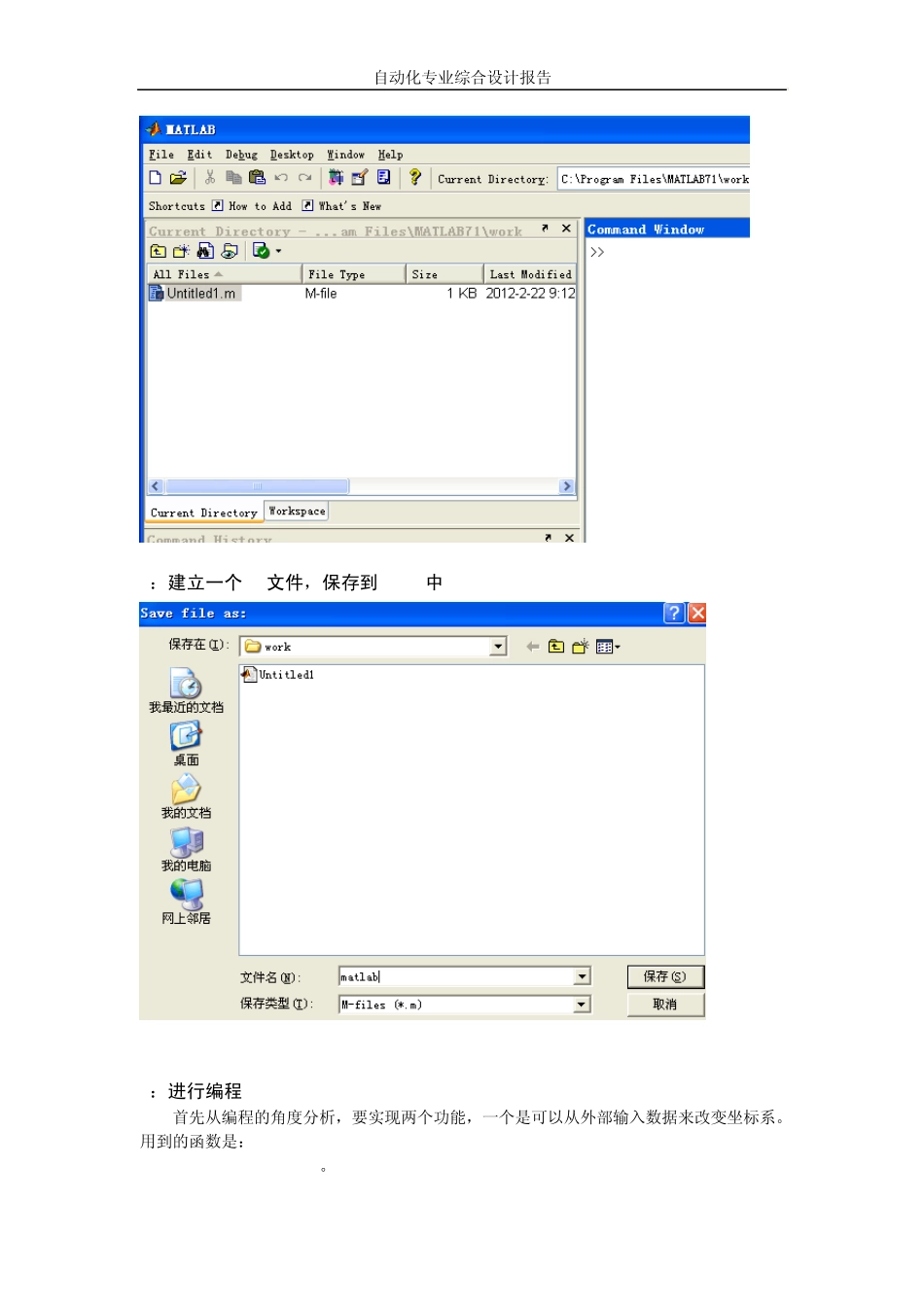

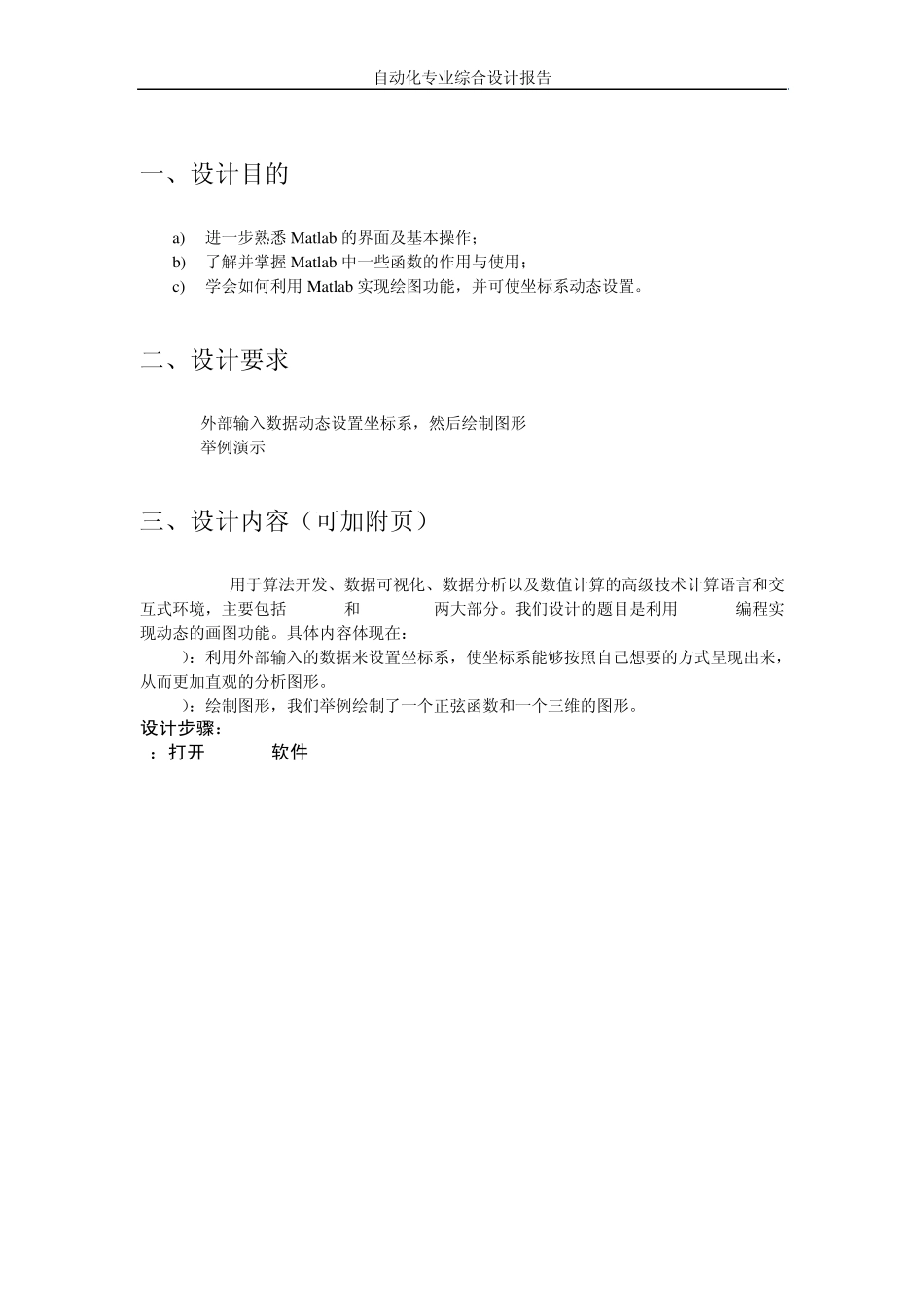

自动化专业综合设计报告 自动化专业综合设计报告 设计题目： 利用 MATLAB 编程实现动态画图功能 所在实验室： 自动化系统仿真实验室 指导教师： 学生姓名 班级 学号 撰写时间： 2012-02-24 成绩评定： 自动化专业综合设计报告 一、 设计目的 a) 进一步熟悉 Matlab 的界面及基本操作； b) 了解并掌握 Matlab 中一些函数的作用与使用； c) 学会如何利用 Matlab 实现绘图功能，并可使坐标系动态设置。 二、 设计要求 1. 外部输入数据动态设置坐标系，然后绘制图形 2. 举例演示 三、 设计内容（可加附页） Matlab用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括 MATLAB和 Simulink两大部分。我们设计的题目是利用 matlab编程实现动态的画图功能。具体内容体现在： 1）：利用外部输入的数据来设置坐标系，使坐标系能够按照自己想要的方式呈现出来，从而更加直观的分析图形。 2）：绘制图形，我们举例绘制了一个正弦函数和一个三维的图形。 设计步骤： 1：打开matlab软件 自动化专业综合设计报告 2：建立一个.m文件，保存到 work中 3：进行编程 首先从编程的角度分析，要实现两个功能，一个是可以从外部输入数据来改变坐标系。用到的函数是： axis([])。 自动化专业综合设计报告 其次是实现画图功能并实现图形的动态变化. 具体思路： 1：定义变量 global xmin xmax ymin ymax zmax zmin m n s y a b q p 2建立函数switch（） Case0 Case1 3：从外部输入，编译 a=-8:0.1:10; q=a'; a1=ones(size(q))*x; q1=y*ones(size(a)); r=sqrt(a1.^2+q1.^2)+eps; z=sin(r)./r; mesh(z); 四． 设计实验结果及分析 结果1：在命令窗口输入n=1; a=-8:0.1:10; q=a'; a1=ones(size(q))*x; q1=y*ones(size(a)); r=sqrt(a1.^2+q1.^2)+eps; z=sin(r)./r; mesh(z); 自动化专业综合设计报告 四、 结论 Matlab不仅有着友好的工作平台编程环境，简单易用的程序语言，强大的科学计算机数据处理能力，出色的图形处理功能，应用广泛的模块集合工具箱实用的程序接口和发布平台。而且它还可以绘制复杂的二维和多维的图形，可以进行控制系统仿真，是一个很有用的软件.值得我们自动化专业学生学习的一门课. 五、 设计感受 以前对 matlab只是局限在数学实验上学的那些知识，但是通过此次的课程设计，才了解到 matlab在图像图形处理方面的...
