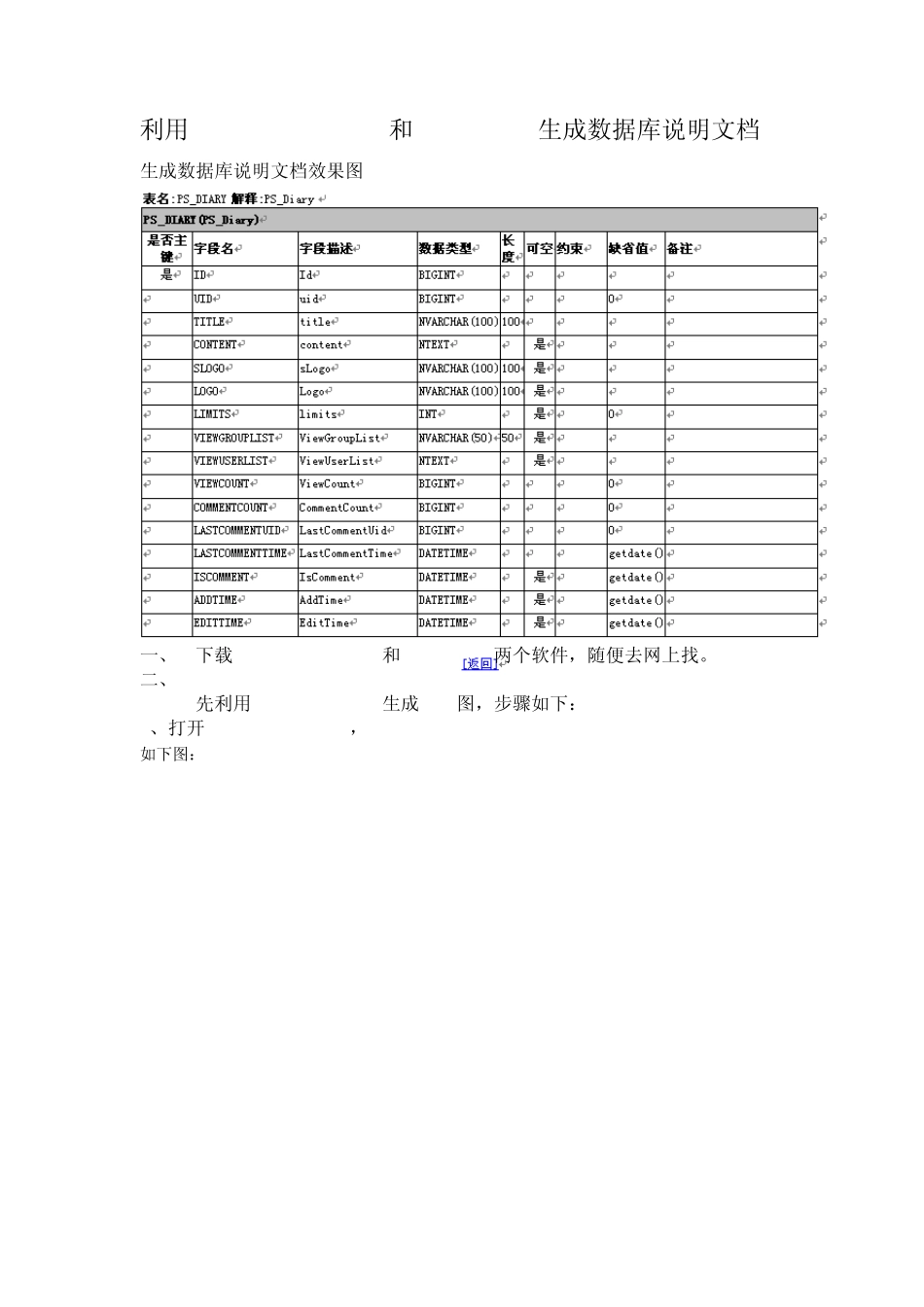

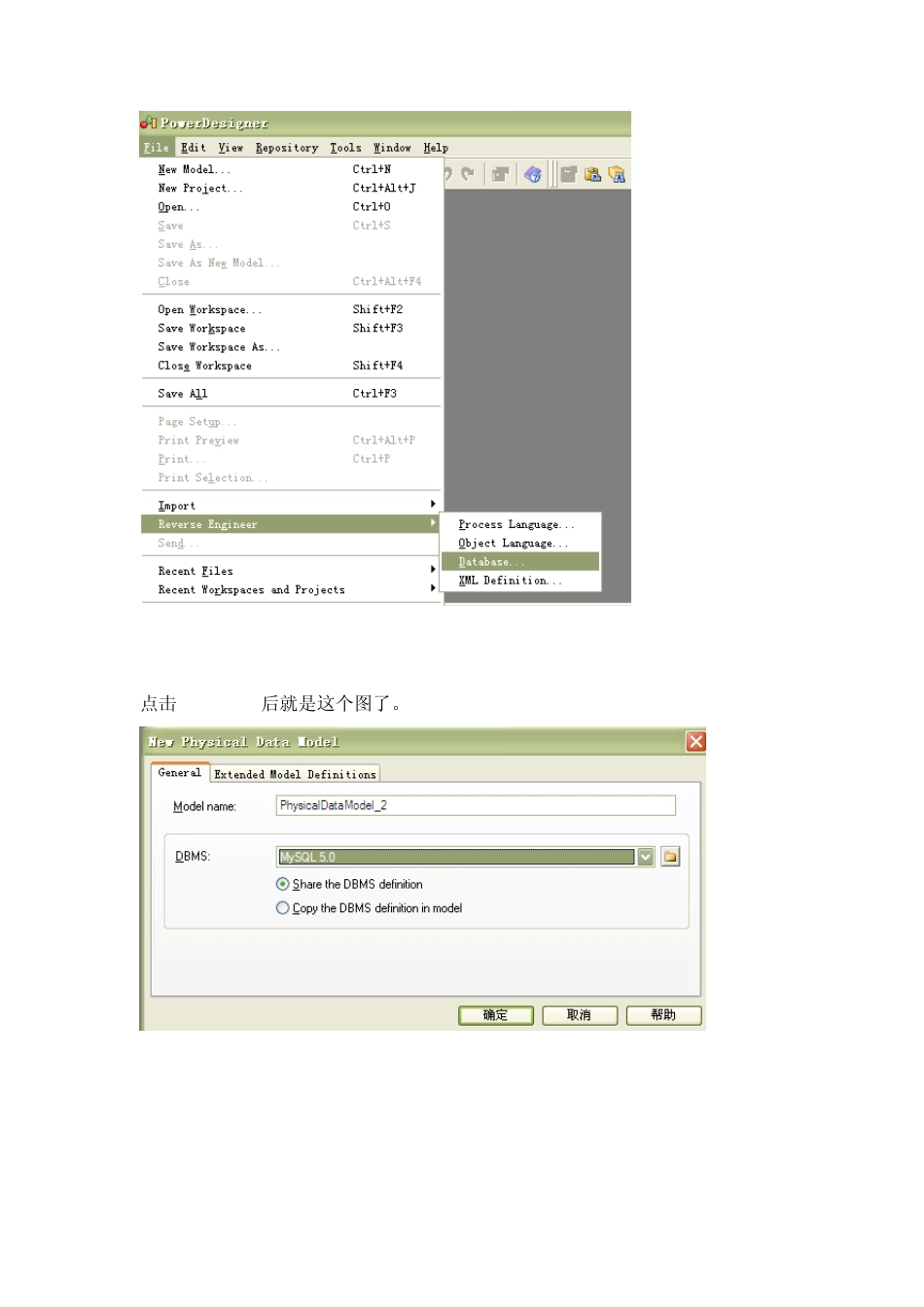

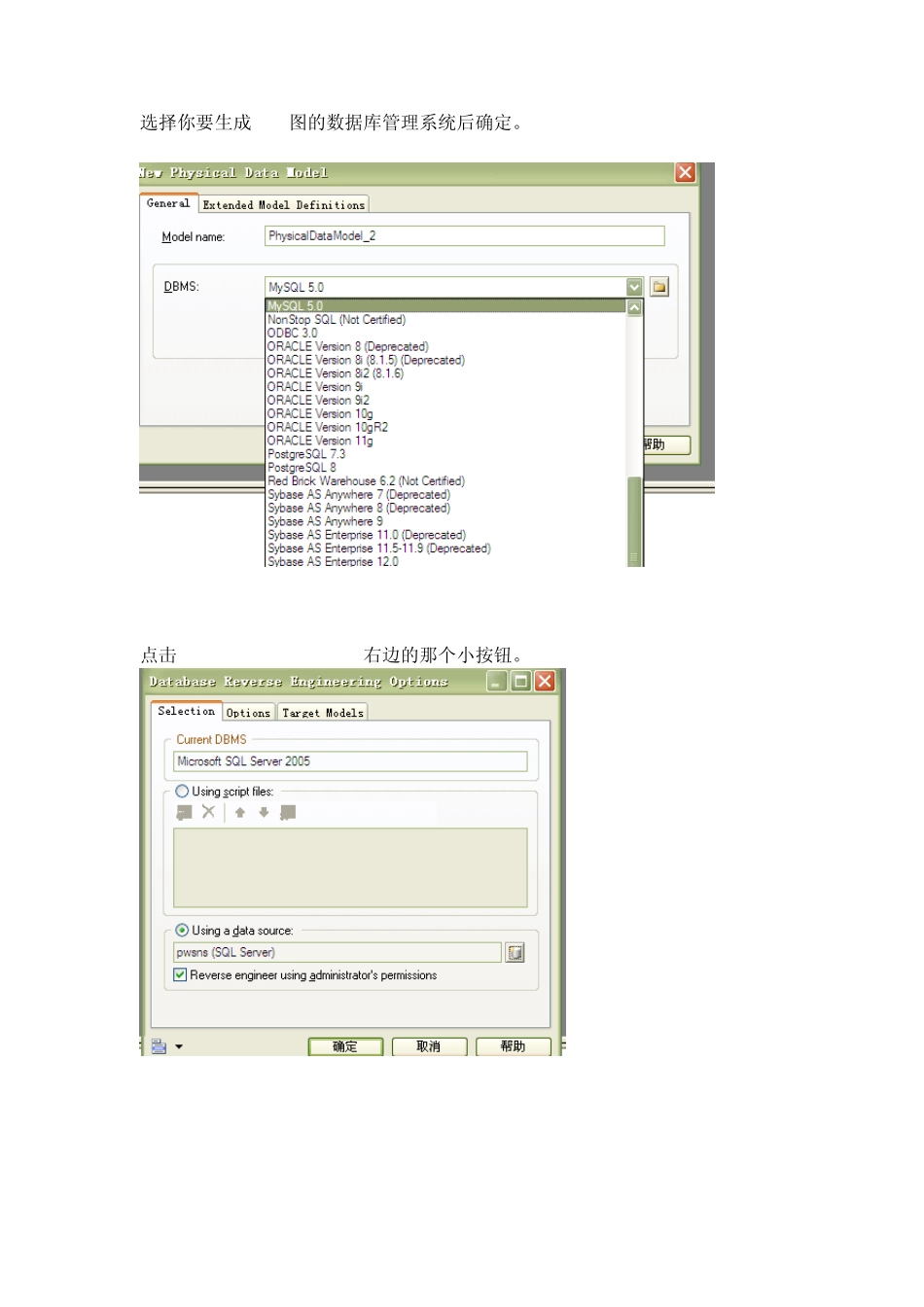

利用Powerdesigner15和PDMReader生成数据库说明文档 生成数据库说明文档效果图 一、 下载 powerdesigner15和PDMReader两个软件,随便去网上找。 二、 先利用powerdesigner生成PDM图,步骤如下: 1、打开 powerdesigner15,File->Reverse Engineer->Database 如下图: 点击Database后就是这个图了。 选择你要生成PDM图的数据库管理系统后确定。 点击 Using a data source右边的那个小按钮。 这里面有三个选项,选介绍有配置文件连接数据库----Connection profile 数据库连接的自己可以试一下 选定 Connection profile后点击下面的configure 选择工具栏上的第一个小圆桶 第一项:取个连接文件的名字。 第二项:按照默认的就行了 第三项:描述,可以随便填。 第四项:一般选JDBC吧,Native我试了,有问题的。 第五项:选择你要连接的DBMS。 下面几项就不用说了。 下面是我自己的: 填完后测试下连接。 如果没有什么错误的话,就应该中间出现一个对话框按确定就会有下面的。 选择数据库: 一般其它按钮都按默认的。 确定之后就是这个进度条。 这个就是PDM图了。 保存 PDM图 到这里PDM图就算是弄完了。 2、在用第二个工具 PDMReader导出说明文档了。 新建项目并命名。 点击将字典导出到 doc 到这里就OK了。
