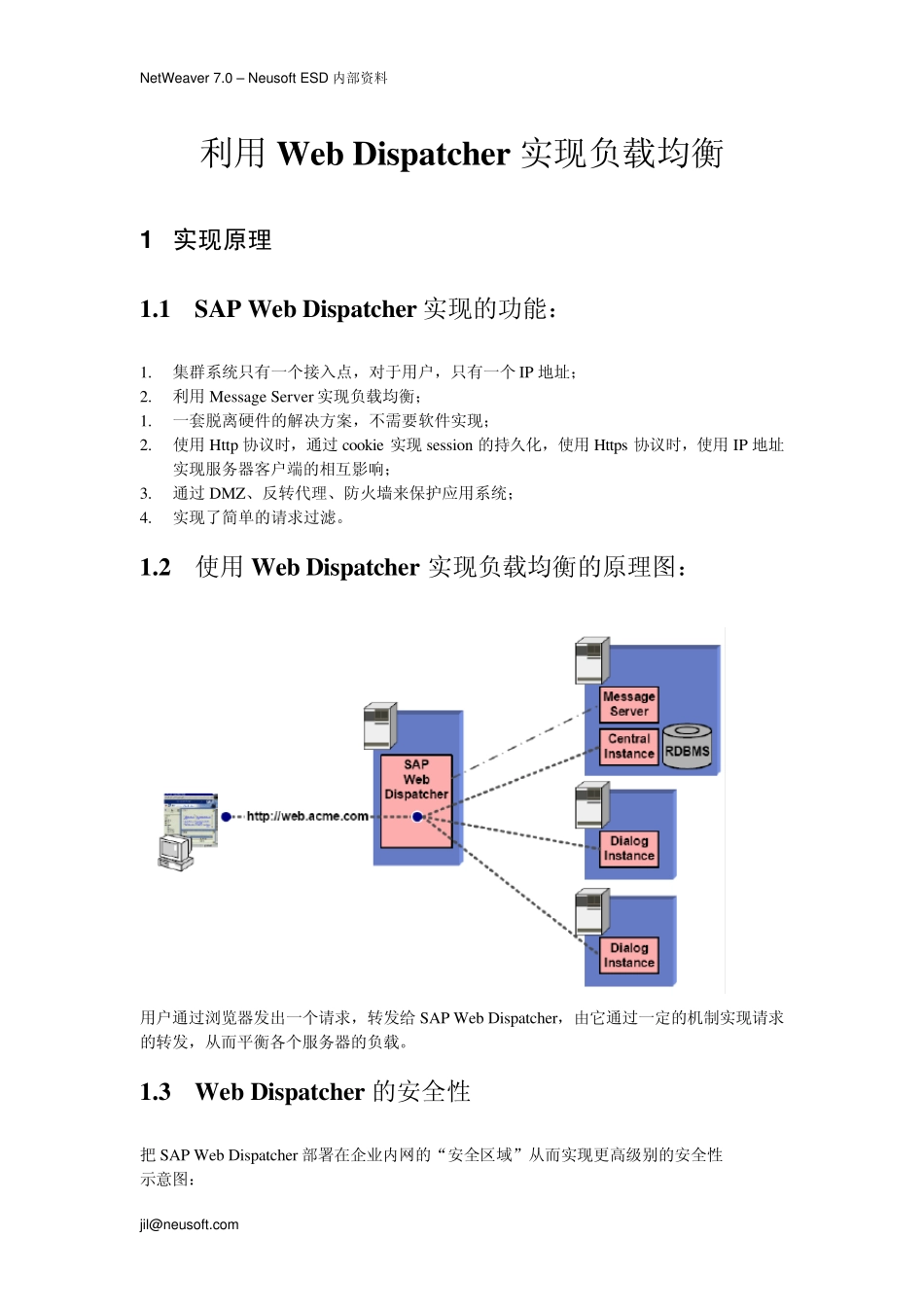

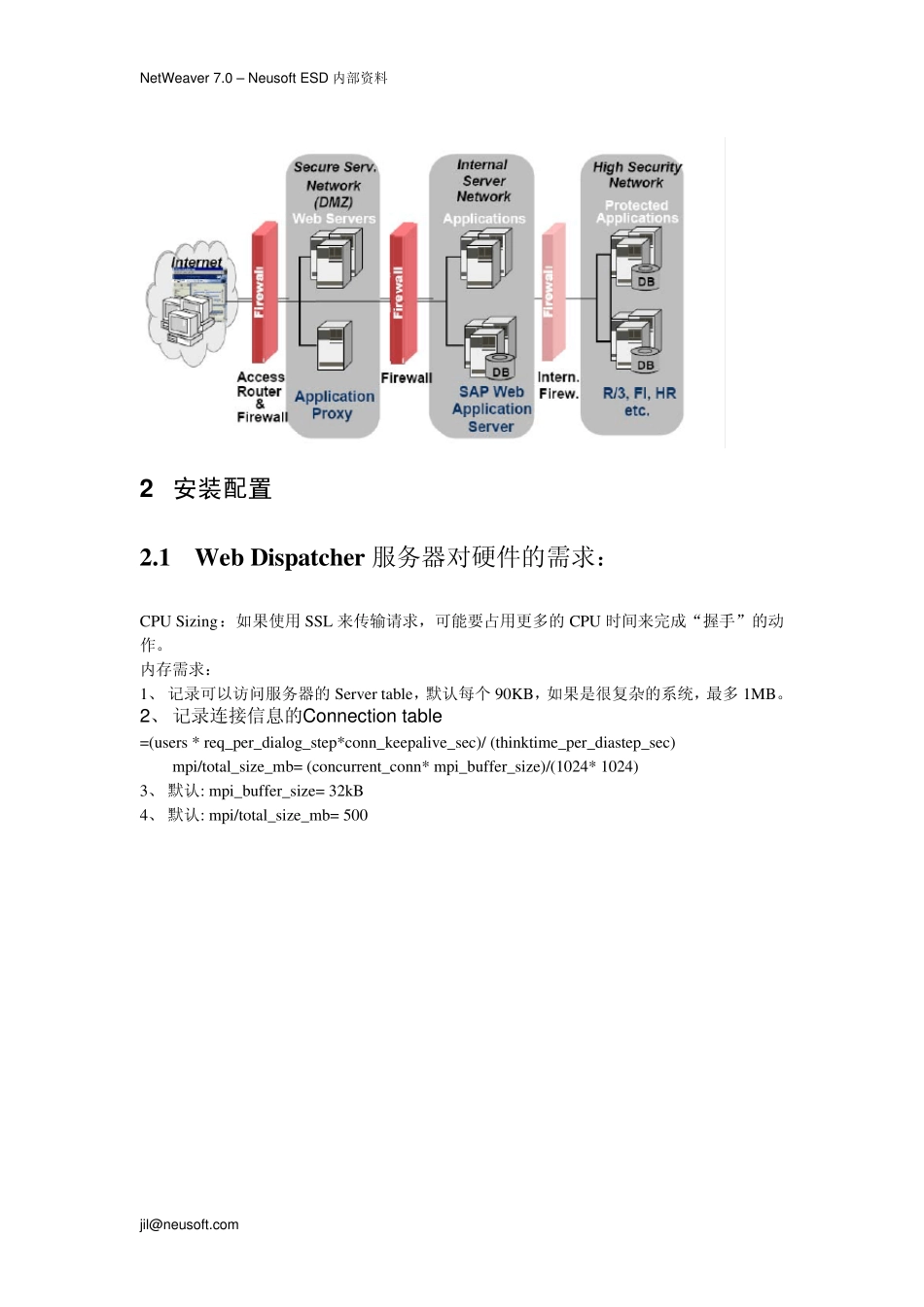

NetWeaver 7.0 – Neusoft ESD 内部资料 利用Web Dispatcher 实现负载均衡 1 实现原理 1.1 SAP Web Dispatcher 实现的功能： 1. 集群系统只有一个接入点，对于用户，只有一个IP 地址； 2. 利用Message Serv er 实现负载均衡； 1. 一套脱离硬件的解决方案，不需要软件实现； 2. 使用Http 协议时，通过cookie 实现session 的持久化，使用Https 协议时，使用IP 地址实现服务器客户端的相互影响； 3. 通过DMZ、反转代理、防火墙来保护应用系统； 4. 实现了简单的请求过滤。 1.2 使用Web Dispatcher 实现负载均衡的原理图： 用户通过浏览器发出一个请求，转发给SAP Web Dispatcher，由它通过一定的机制实现请求的转发，从而平衡各个服务器的负载。 1.3 Web Dispatcher 的安全性 把SAP Web Dispatcher 部署在企业内网的“安全区域”从而实现更高级别的安全性 示意图： jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 2 安装配置 2.1 Web Dispatcher 服务器对硬件的需求： CPU Sizing：如果使用SSL 来传输请求，可能要占用更多的CPU 时间来完成“握手”的动作。 内存需求： 1、 记录可以访问服务器的Server table，默认每个 90KB，如果是很复杂的系统，最多1MB。 2、 记录连接信息的Connection table =(users * req_per_dialog_step*conn_keepalive_sec)/ (thinktime_per_diastep_sec) mpi/total_size_mb= (concurrent_conn* mpi_buffer_size)/(1024* 1024) 3、 默认: mpi_buffer_size= 32kB 4、 默认: mpi/total_size_mb= 500 jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 2 .2 安装过程 使用SAPinst进行安装，在 Standalone 下选择 jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 3 实现效果 3 .1 单点接入 接入地址 http://sany _try .sany .com.cn:8102/irj/portal jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 3 .2 监控和管理 登陆http://172.16.9.222/sap/admin 用户名：w ebadm/cde3vfr4 显示有两个 Node jil@neusoft.com NetWeaver 7.0 – Neusoft ESD 内部资料 显示哪些机器访问了该接入点： jil@neusoft.com
