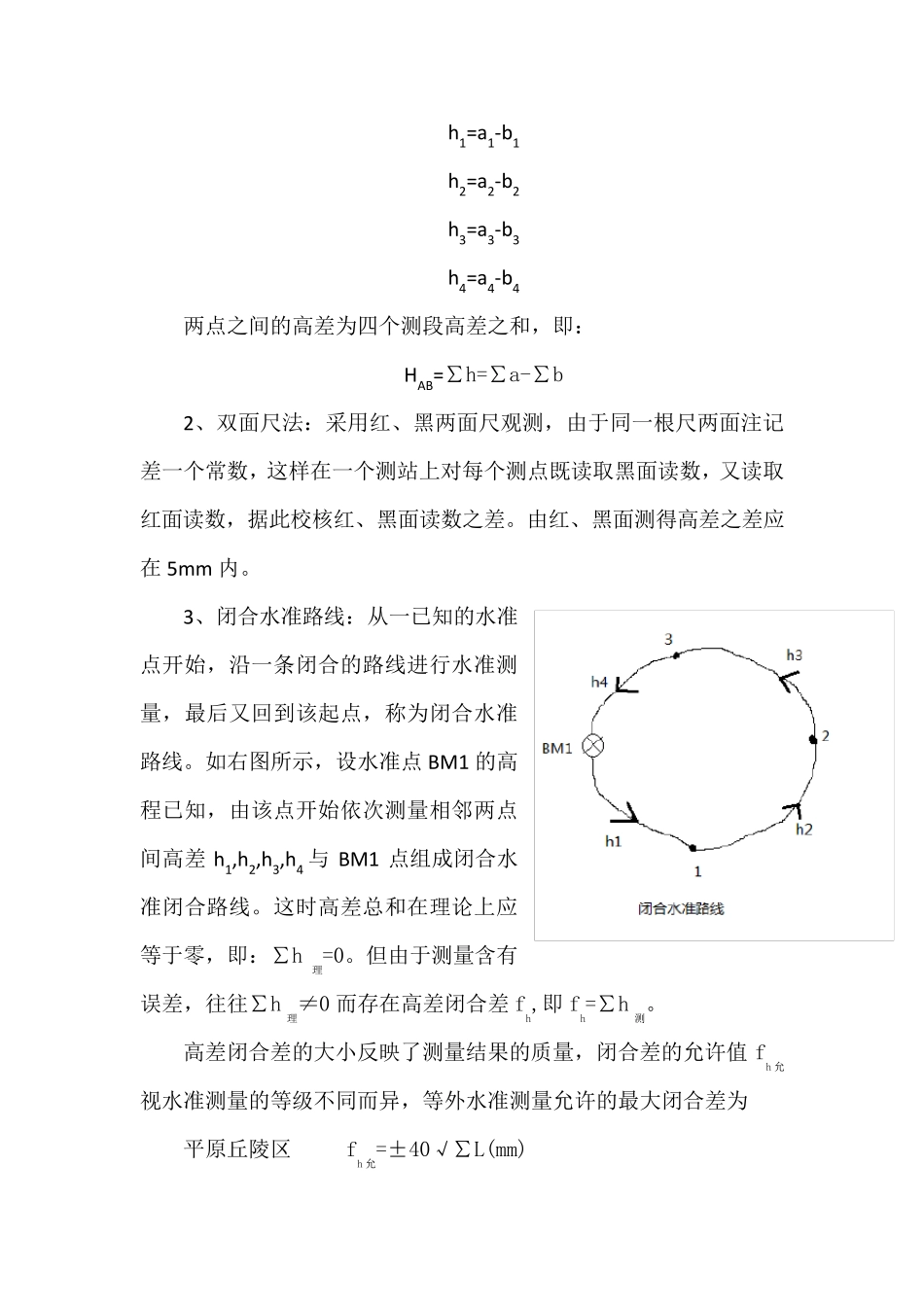

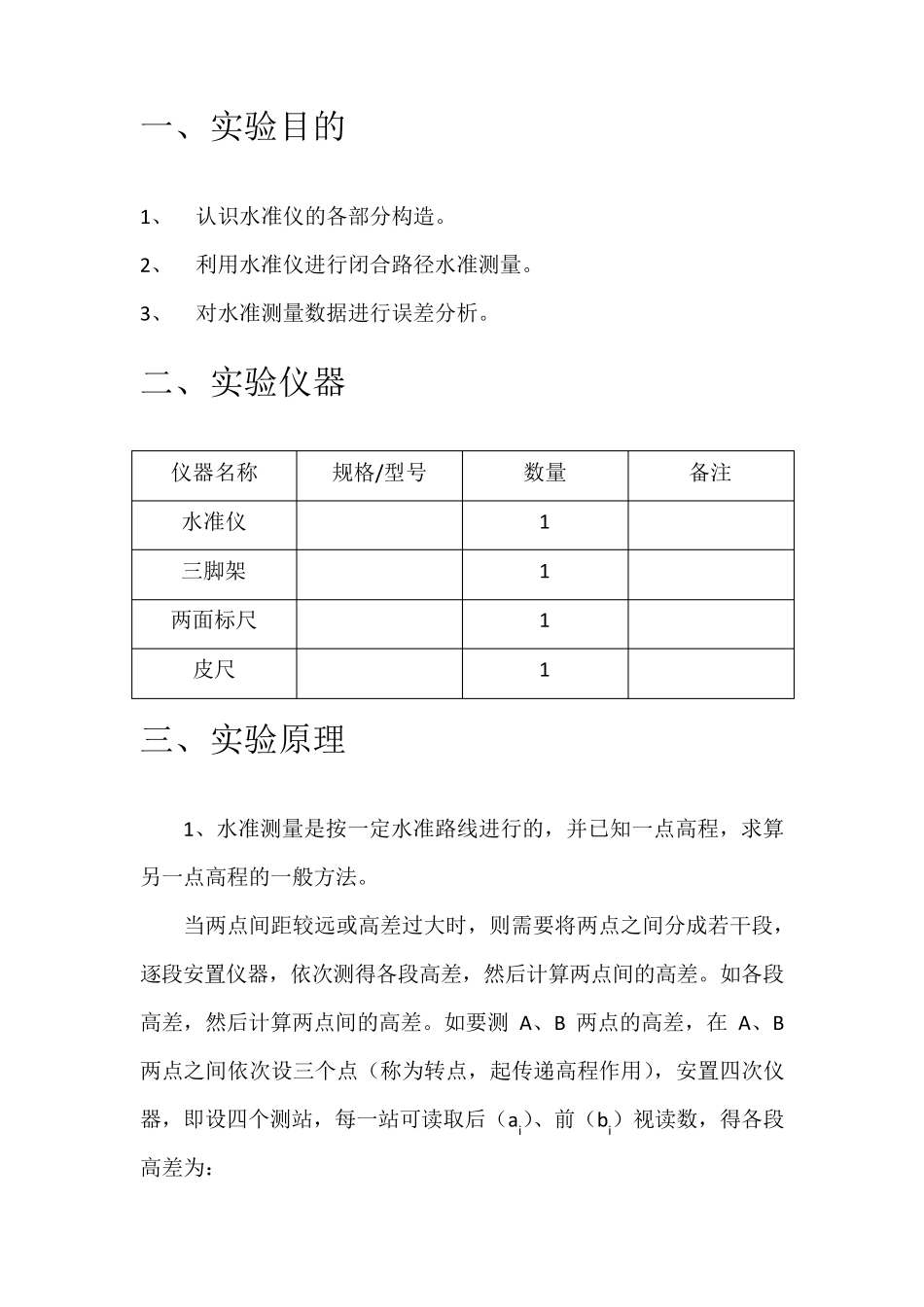

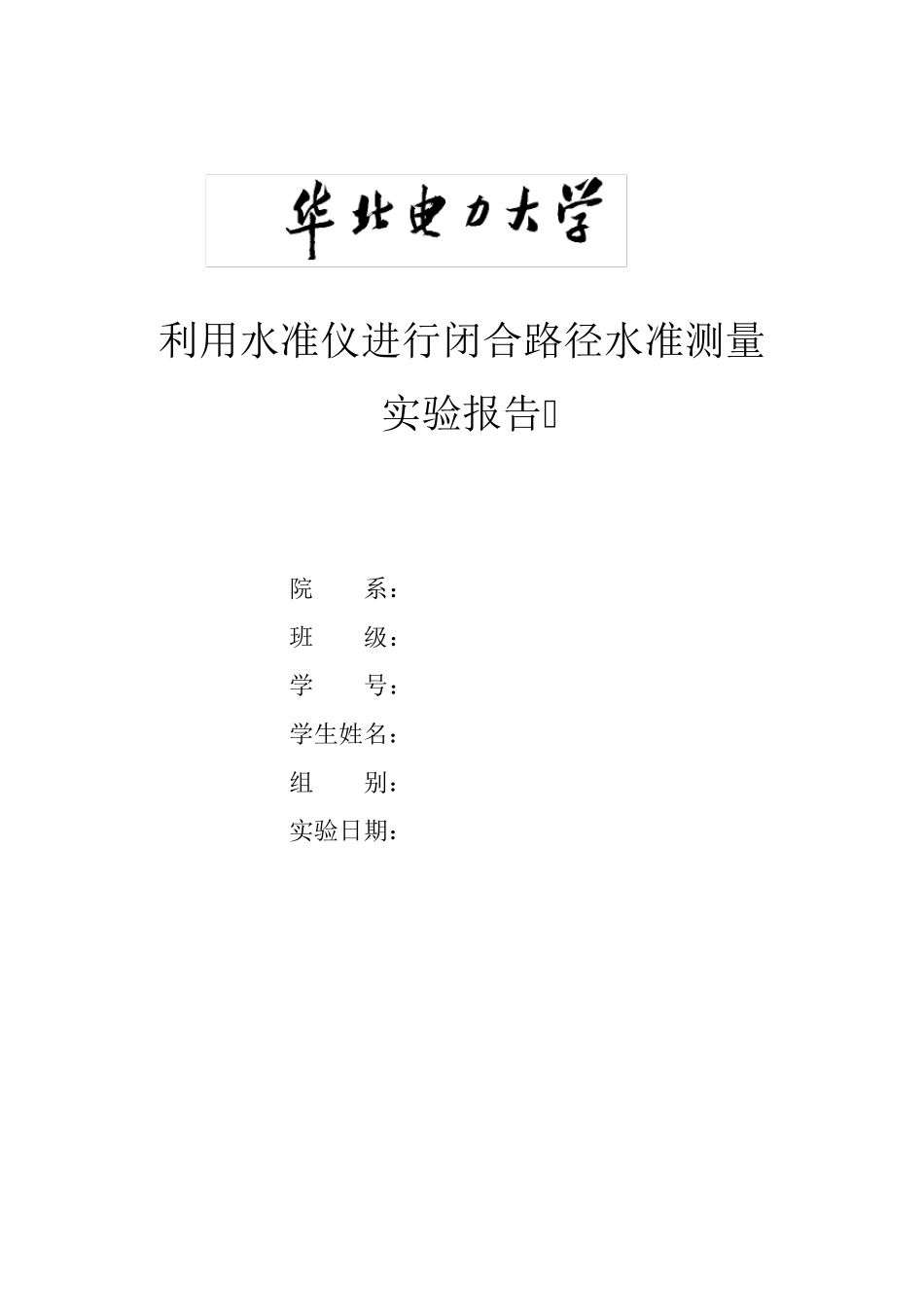

利用水准仪进行闭合路径水准测量实验报告 院 系： 班 级： 学 号： 学生姓名： 组 别： 实验日期： 一、 实验目的 1、 认识水准仪的各部分构造。 2、 利用水准仪进行闭合路径水准测量。 3、 对水准测量数据进行误差分析。 二、 实验仪器 仪器名称 规格/型号 数量 备注 水准仪 1 三脚架 1 两面标尺 1 皮尺 1 三、 实验原理 1、水准测量是按一定水准路线进行的，并已知一点高程，求算另一点高程的一般方法。 当两点间距较远或高差过大时，则需要将两点之间分成若干段，逐段安置仪器，依次测得各段高差，然后计算两点间的高差。如各段高差，然后计算两点间的高差。如要测 A、B 两点的高差，在 A、B两点之间依次设三个点（称为转点，起传递高程作用），安置四次仪器，即设四个测站，每一站可读取后（ai）、前（bi）视读数，得各段高差为： h1=a1-b1 h2=a2-b2 h3=a3-b3 h4=a4-b4 两点之间的高差为四个测段高差之和，即： HAB=∑h=∑a-∑b 2、双面尺法：采用红、黑两面尺观测，由于同一根尺两面注记差一个常数，这样在一个测站上对每个测点既读取黑面读数，又读取红面读数，据此校核红、黑面读数之差。由红、黑面测得高差之差应在5m m 内。 3、闭合水准路线：从一已知的水准点开始，沿一条闭合的路线进行水准测量，最后又回到该起点，称为闭合水准路线。如右图所示，设水准点BM1 的高程已知，由该点开始依次测量相邻两点间高差h1,h2,h3,h4 与BM1 点组成闭合水准闭合路线。这时高差总和在理论上应等于零，即：∑h理=0。但由于测量含有误差，往往∑h理≠0 而存在高差闭合差fh,即fh=∑h测。 高差闭合差的大小反映了测量结果的质量，闭合差的允许值fh 允视水准测量的等级不同而异，等外水准测量允许的最大闭合差为 平原丘陵区 fh 允=±40√∑L(mm) 山区 fh 允=±40√∑n（mm） 式中∑L——水准路线总长度，km； ∑n——水准路线测站总数。 若|fh|>| fh 允|，说明测量结果不符合要求，应当返工重测。 4.平差改正：将闭合差反号，按与路线长度或测站数成正比的原则分配到各段所测高差观测值中，可按下式计算改正值： Vhi=(-fhLi)/ ∑L 或： Vhi=(-fhni)/ ∑n 式中：Vhi——某高差观测值的改正值； Li——第 i 段长度； ni——某高差的测站数。 四、 实验步骤 1、选测点，定测站，如右图： 2、按顺时针方向从测站 1 开始测量，每个测站均用双面尺法测量前后视数；用皮尺分...
