制作自己的点焊机

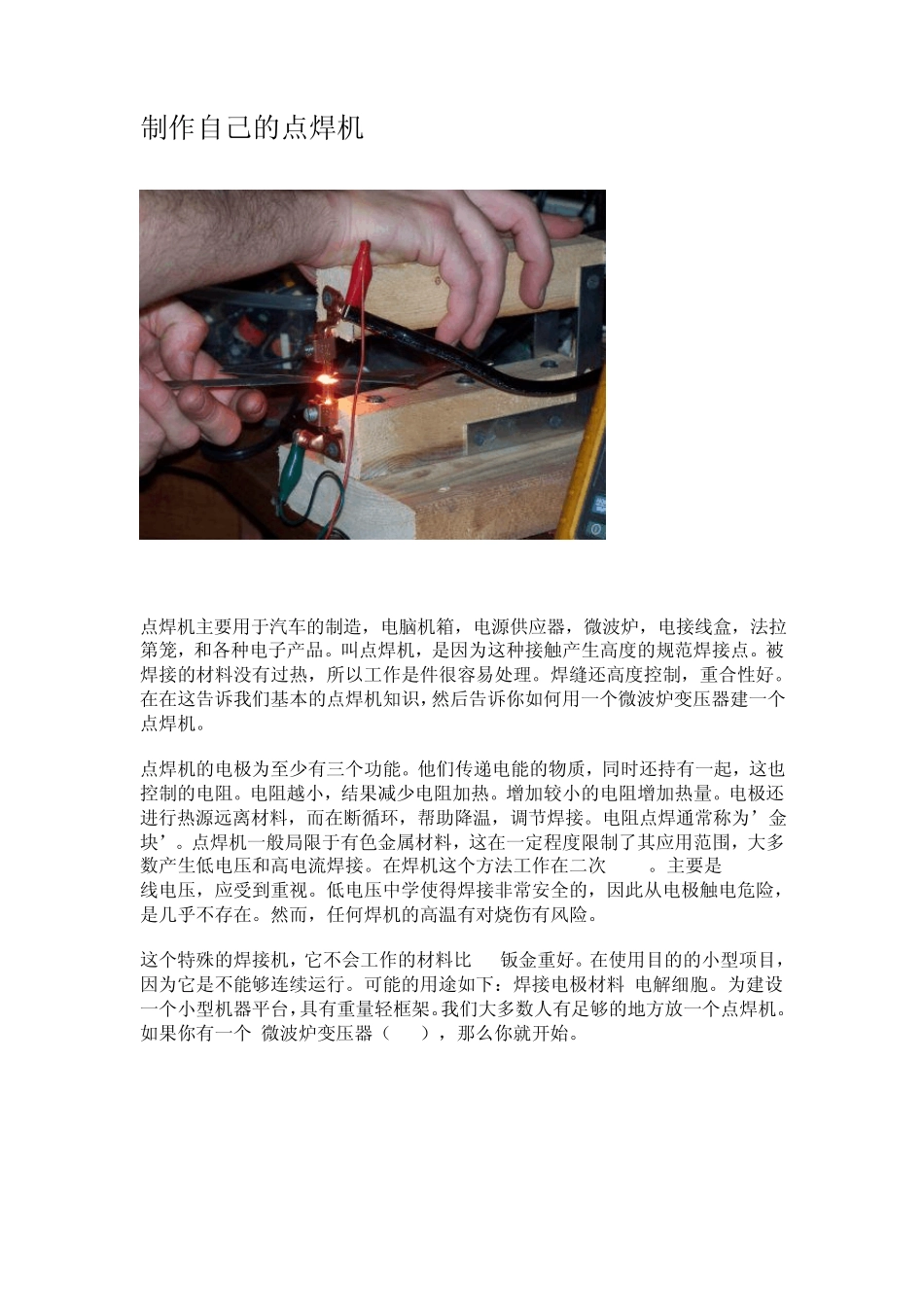

制作自己的点焊机_第1页
1/10

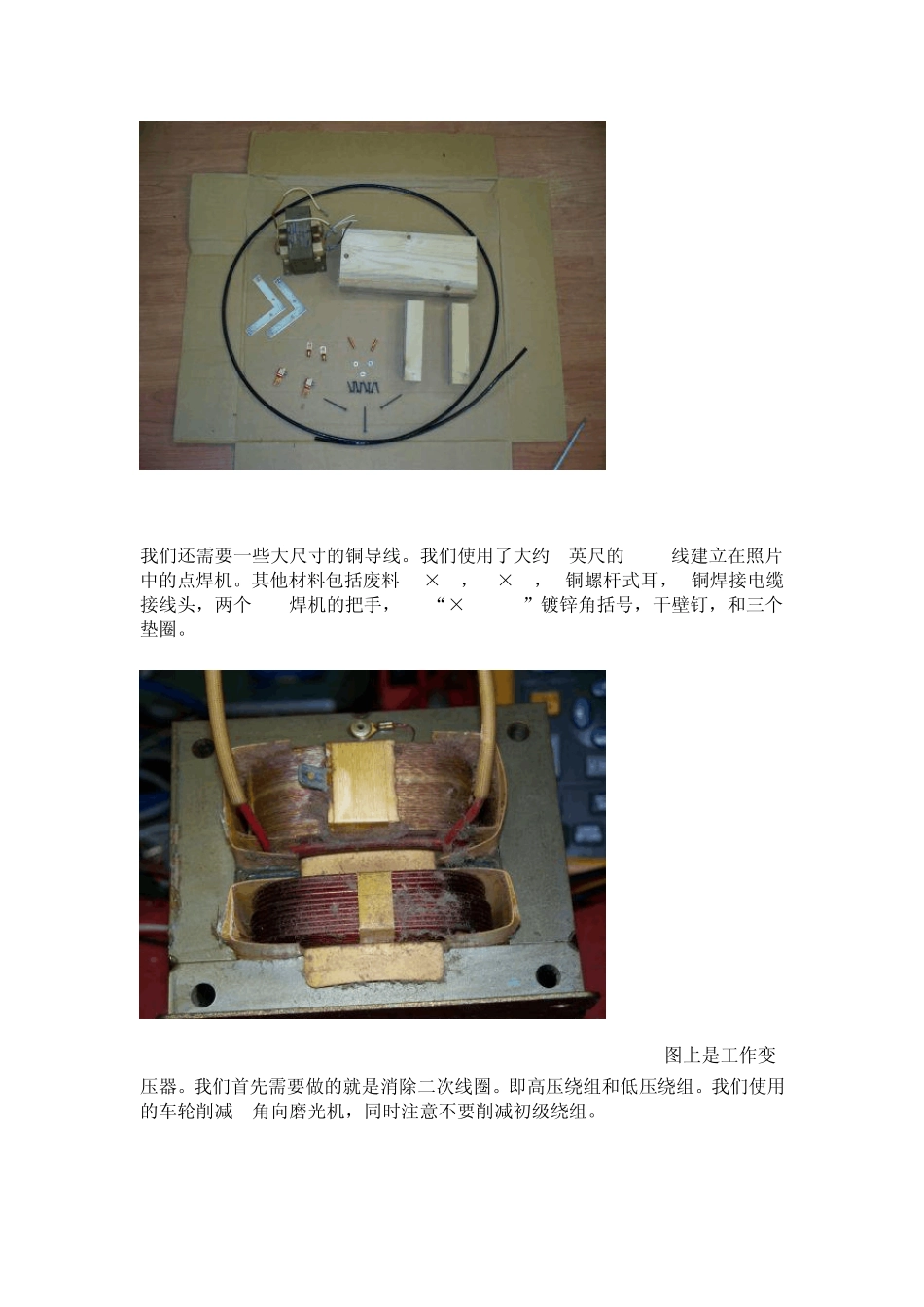

制作自己的点焊机_第2页
2/10

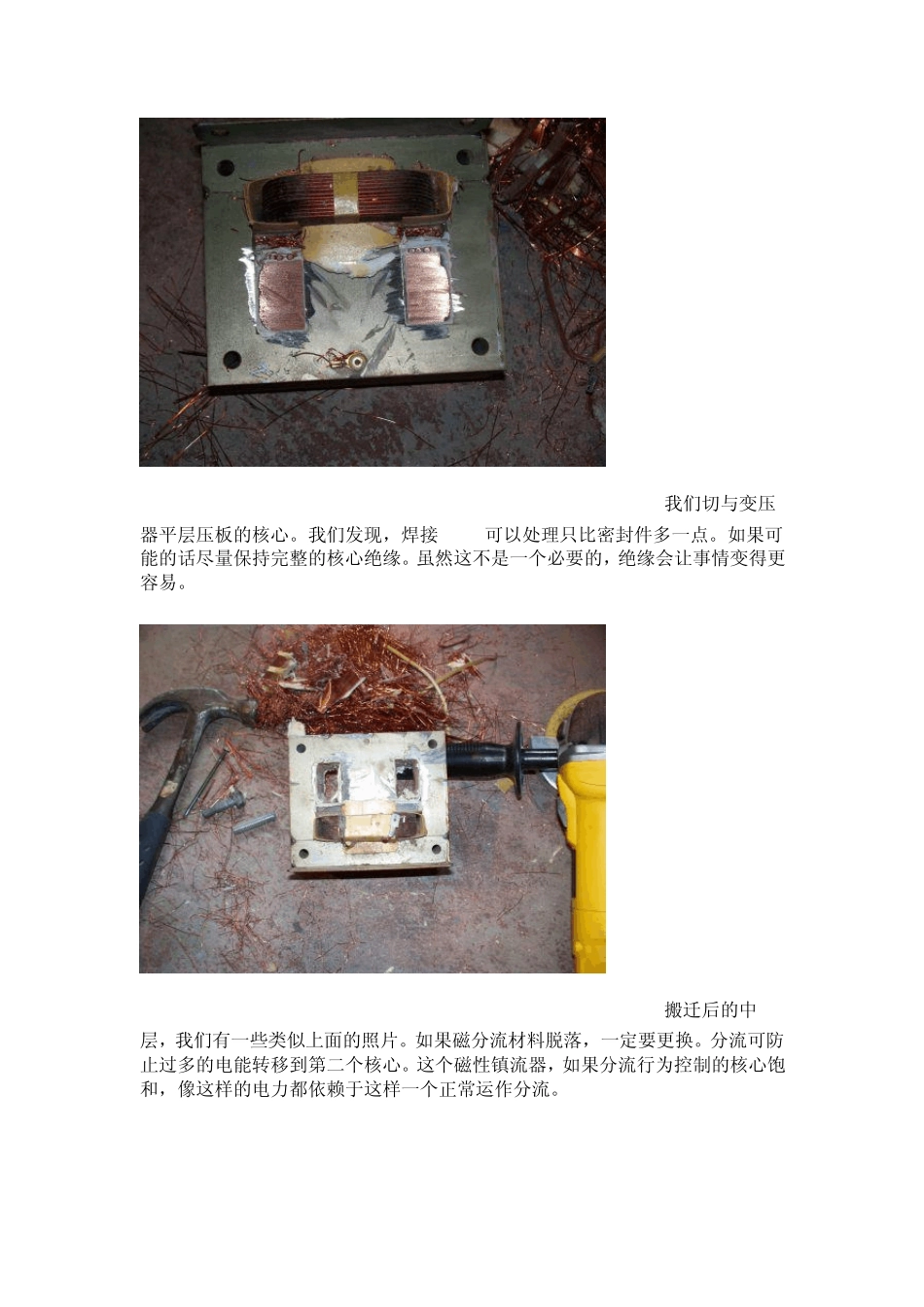

制作自己的点焊机_第3页
3/10
制作自己的点焊机 点焊机主要用于汽车的制造,电脑机箱,电源供应器,微波炉,电接线盒,法拉第笼,和各种电子产品。叫点焊机,是因为这种接触产生高度的规范焊接点。被焊接的材料没有过热,所以工作是件很容易处理。焊缝还高度控制,重合性好。在在这告诉我们基本的点焊机知识,然后告诉你如何用一个微波炉变压器建一个点焊机。 点焊机的电极为至少有三个功能。他们传递电能的物质,同时还持有一起,这也控制的电阻。电阻越小,结果减少电阻加热。增加较小的电阻增加热量。电极还进行热源远离材料,而在断循环,帮助降温,调节焊接。电阻点焊通常称为’金块’。点焊机一般局限于有色金属材料,这在一定程度限制了其应用范围,大多数产生低电压和高电流焊接。在焊机这个方法工作在二次 3vac。主要是 120vac线电压,应受到重视。低电压中学使得焊接非常安全的,因此从电极触电危险,是几乎不存在。然而,任何焊机的高温有对烧伤有风险。 这个特殊的焊接机,它不会工作的材料比 20钣金重好。在使用目的的小型项目,因为它是不能够连续运行。可能的用途如下:焊接电极材料 电解细胞。为建设一个小型机器平台,具有重量轻框架。我们大多数人有足够的地方放一个点焊机。如果你有一个 微波炉变压器(MOT),那么你就开始。 我们还需要一些大尺寸的铜导线。我们使用了大约4英尺的4AWG线建立在照片中的点焊机。其他材料包括废料2 × 6,2 × 2,2铜螺杆式耳,2铜焊接电缆接线头,两个 MIG焊机的把手,2 4“× 3 / 4”镀锌角括号,干壁钉,和三个垫圈。 图上是工作变压器。我们首先需要做的就是消除二次线圈。即高压绕组和低压绕组。我们使用的车轮削减 1角向磨光机,同时注意不要削减初级绕组。 我们切与变压器平层压板的核心。我们发现,焊接 MOTs可以处理只比密封件多一点。如果可能的话尽量保持完整的核心绝缘。虽然这不是一个必要的,绝缘会让事情变得更容易。 搬迁后的中层,我们有一些类似上面的照片。如果磁分流材料脱落,一定要更换。分流可防止过多的电能转移到第二个核心。这个磁性镇流器,如果分流行为控制的核心饱和,像这样的电力都依赖于这样一个正常运作分流。 如果您为核心的绝缘体损坏,我们建议给其包装,设立一个电工胶带层。这将有助于避免损害的,因为它是通过核心拉电线的绝缘材料。我们的经验是 3-4绕组是很多。毕竟,这点焊机依赖于高电流和边缘性。 我们非常谨慎,以确保中线圈包裹在一个螺旋的方式完...
