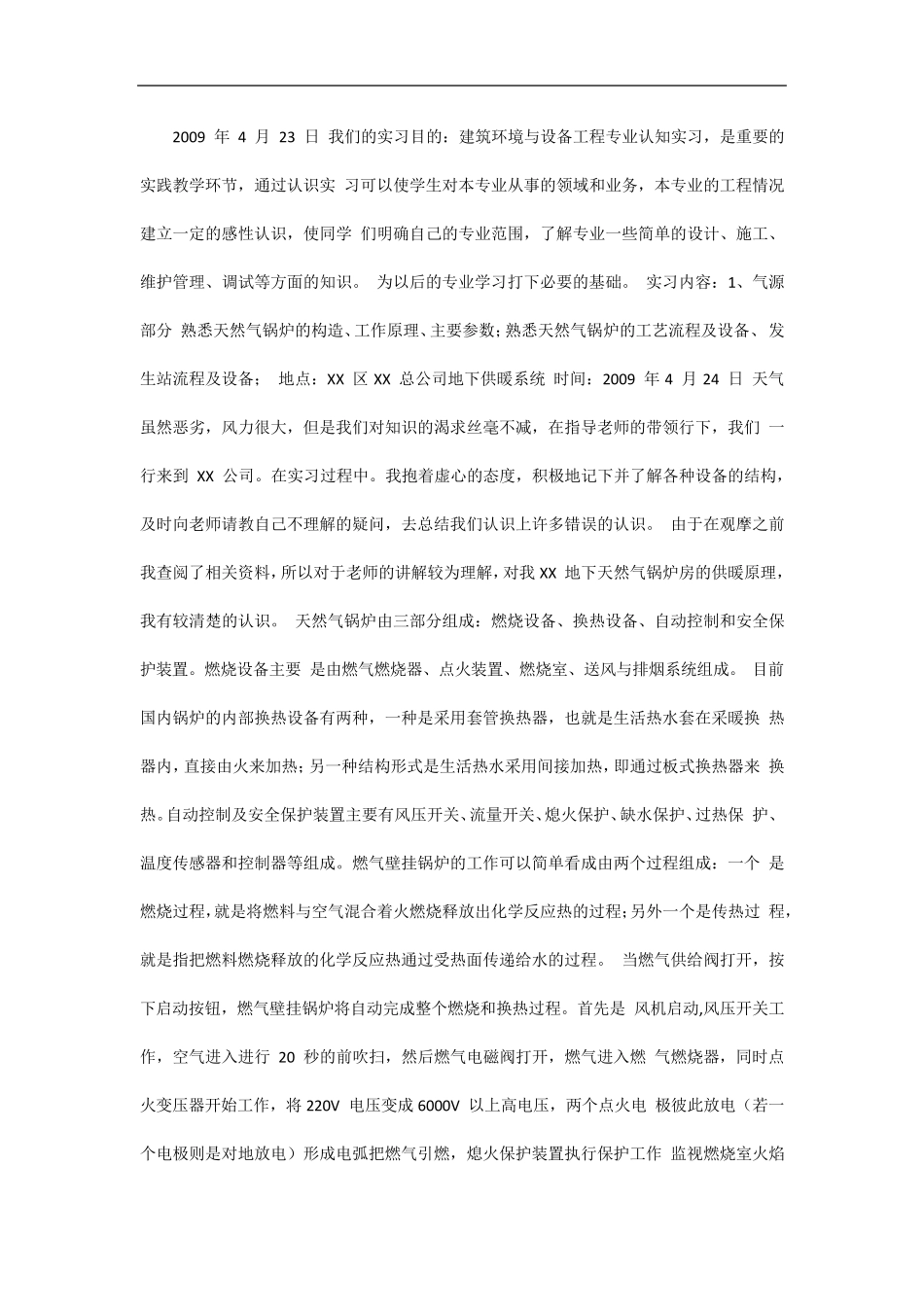

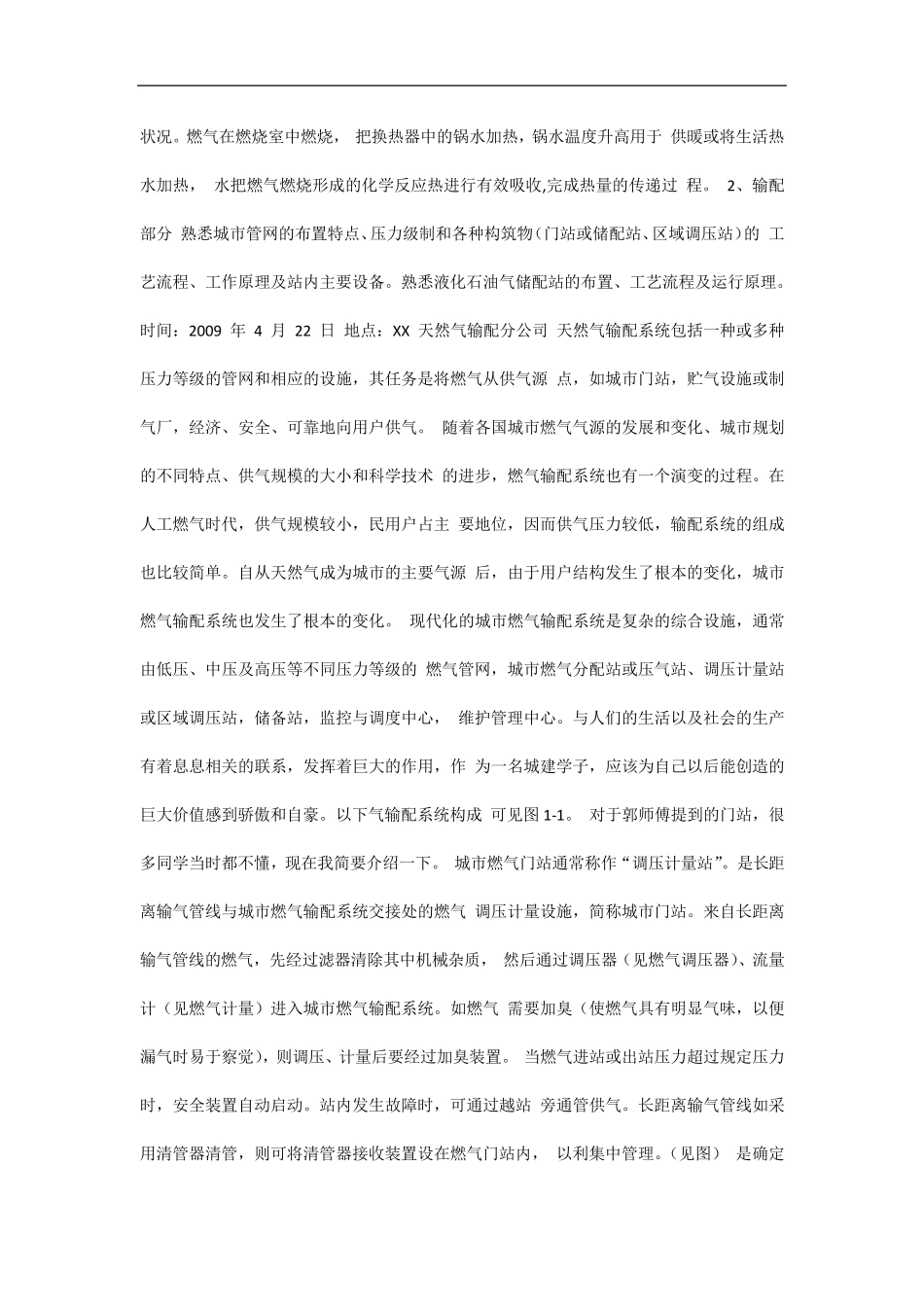

2009 年 4 月 23 日 我们的实习目的：建筑环境与设备工程专业认知实习，是重要的实践教学环节，通过认识实 习可以使学生对本专业从事的领域和业务，本专业的工程情况建立一定的感性认识，使同学 们明确自己的专业范围，了解专业一些简单的设计、施工、维护管理、调试等方面的知识。 为以后的专业学习打下必要的基础。 实习内容：1、气源部分 熟悉天然气锅炉的构造、工作原理、主要参数；熟悉天然气锅炉的工艺流程及设备、 发生站流程及设备； 地点：XX 区 XX 总公司地下供暖系统 时间：2009 年4 月24 日 天气虽然恶劣，风力很大，但是我们对知识的渴求丝毫不减，在指导老师的带领行下，我们 一行来到 XX 公司。在实习过程中。我抱着虚心的态度，积极地记下并了解各种设备的结构， 及时向老师请教自己不理解的疑问，去总结我们认识上许多错误的认识。 由于在观摩之前 我查阅了相关资料，所以对于老师的讲解较为理解，对我XX 地下天然气锅炉房的供暖原理， 我有较清楚的认识。 天然气锅炉由三部分组成：燃烧设备、换热设备、自动控制和安全保护装置。燃烧设备主要 是由燃气燃烧器、点火装置、燃烧室、送风与排烟系统组成。 目前国内锅炉的内部换热设备有两种，一种是采用套管换热器，也就是生活热水套在采暖换 热器内，直接由火来加热；另一种结构形式是生活热水采用间接加热，即通过板式换热器来 换热。自动控制及安全保护装置主要有风压开关、流量开关、熄火保护、缺水保护、过热保 护、温度传感器和控制器等组成。燃气壁挂锅炉的工作可以简单看成由两个过程组成：一个 是燃烧过程，就是将燃料与空气混合着火燃烧释放出化学反应热的过程；另外一个是传热过 程，就是指把燃料燃烧释放的化学反应热通过受热面传递给水的过程。 当燃气供给阀打开，按下启动按钮，燃气壁挂锅炉将自动完成整个燃烧和换热过程。首先是 风机启动,风压开关工作，空气进入进行 20 秒的前吹扫，然后燃气电磁阀打开，燃气进入燃 气燃烧器，同时点火变压器开始工作，将 220V 电压变成 6000V 以上高电压，两个点火电 极彼此放电（若一个电极则是对地放电）形成电弧把燃气引燃，熄火保护装置执行保护工作 监视燃烧室火焰 状况。燃气在燃烧室中燃烧， 把换热器中的锅水加热，锅水温度升高用于 供暖或将生活热水加热， 水把燃气燃烧形成的化学反应热进行有效吸收,完成热量的传递过 程。 2、输配部分 熟悉城市管网的布置特点...
