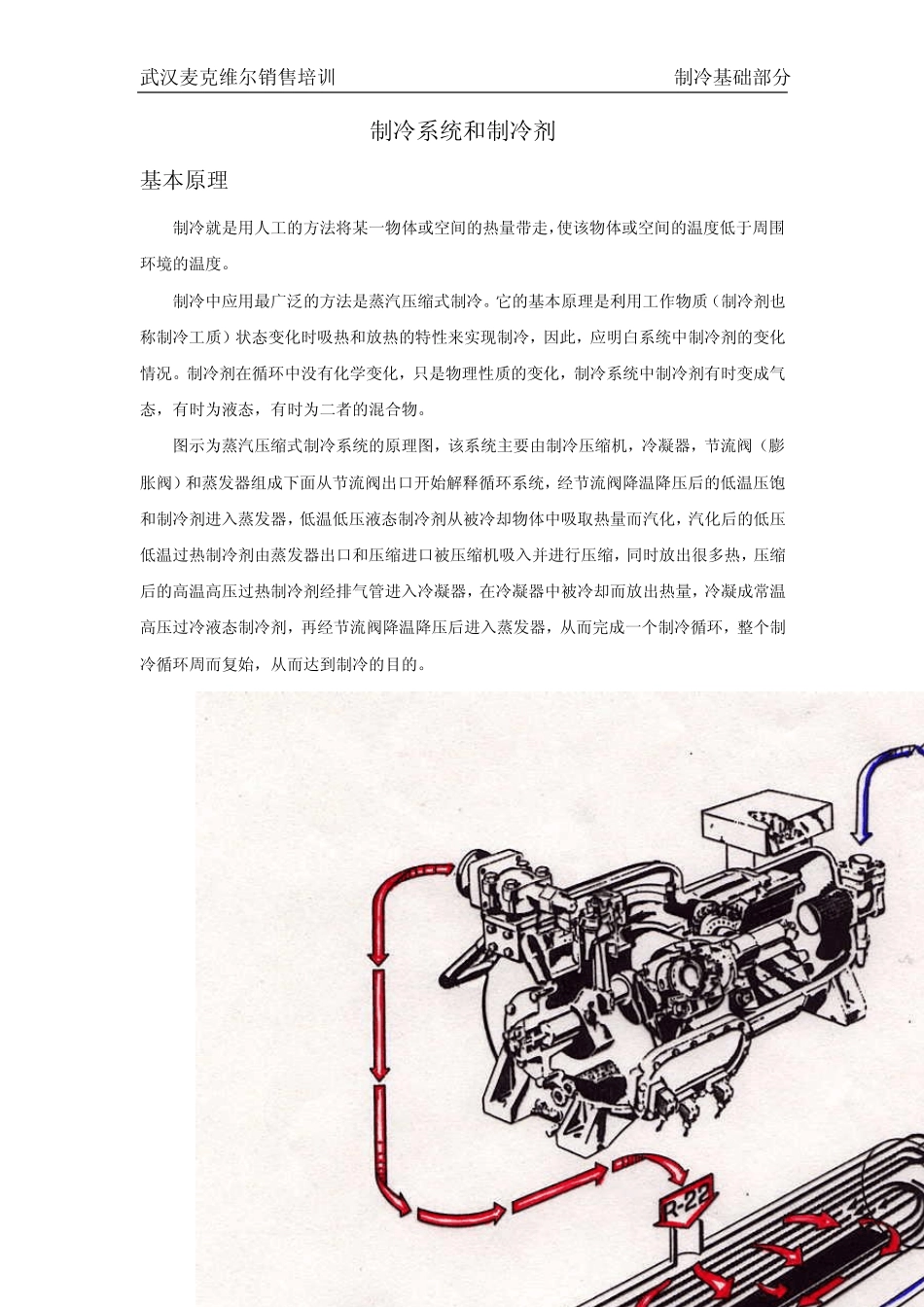

武汉麦克维尔销售培训 制冷基础部分 第1 页，共1 7 页 制冷系统和制冷剂 基本原理 制冷就是用人工的方法将某一物体或空间的热量带走，使该物体或空间的温度低于周围环境的温度。 制冷中应用最广泛的方法是蒸汽压缩式制冷。它的基本原理是利用工作物质（制冷剂也称制冷工质）状态变化时吸热和放热的特性来实现制冷，因此，应明白系统中制冷剂的变化情况。制冷剂在循环中没有化学变化，只是物理性质的变化，制冷系统中制冷剂有时变成气态，有时为液态，有时为二者的混合物。 图示为蒸汽压缩式制冷系统的原理图，该系统主要由制冷压缩机，冷凝器，节流阀（膨胀阀）和蒸发器组成下面从节流阀出口开始解释循环系统，经节流阀降温降压后的低温压饱和制冷剂进入蒸发器，低温低压液态制冷剂从被冷却物体中吸取热量而汽化，汽化后的低压低温过热制冷剂由蒸发器出口和压缩进口被压缩机吸入并进行压缩，同时放出很多热，压缩后的高温高压过热制冷剂经排气管进入冷凝器，在冷凝器中被冷却而放出热量，冷凝成常温高压过冷液态制冷剂，再经节流阀降温降压后进入蒸发器，从而完成一个制冷循环，整个制冷循环周而复始，从而达到制冷的目的。 武汉麦克维尔销售培训 制冷基础部分 第2页，共17页 制冷剂的三种状态：饱和、过热、过冷 饱和制冷剂 饱和制冷剂中汽液转化处于运态平衡，此时的液体，气体处于饱和状态。 饱和温度和饱和压力之间存在着一一对应关系，饱和压力随着饱和温度升高而升高，二者中有一个发生变化，另一个也将出现相应的变化。 系统中蒸发器中的制冷剂吸热、冷凝器中的制冷剂放热，在这些地方制冷剂处于饱和状态。 所谓饱和就是制冷剂中液态和气态共存。 在饱和状态下，制冷剂的温度和压力存在着一一对应关系。 对于任意一个饱和温度，我们都可确定制冷系统中的运行压力，而且只有一个饱和压力。 从公布的制冷剂特性表中操作者可以查到任何蒸发压力所对应的饱和温度。操作者看到一个蒸发压力值，但他不知道此时的蒸发温度，公布的制冷剂特性表可以告诉他盘管的温度。 过热制冷剂 过热制冷剂中制冷剂汽体的温度高于对应饱和压力下的饱和温度，液态制冷剂蒸发后才会出现过热。 在过热情况，制冷剂气体温度和压力之间不存在一一对应关系。 在蒸发器出口附近，制冷剂完全蒸发后仍继续吸收热量而变成温度高于饱和温度的过热制冷剂，制冷剂在过热情况下由吸气管进入压缩机。 所谓过热就是在制冷剂中没有液体存在，制冷剂完全...
