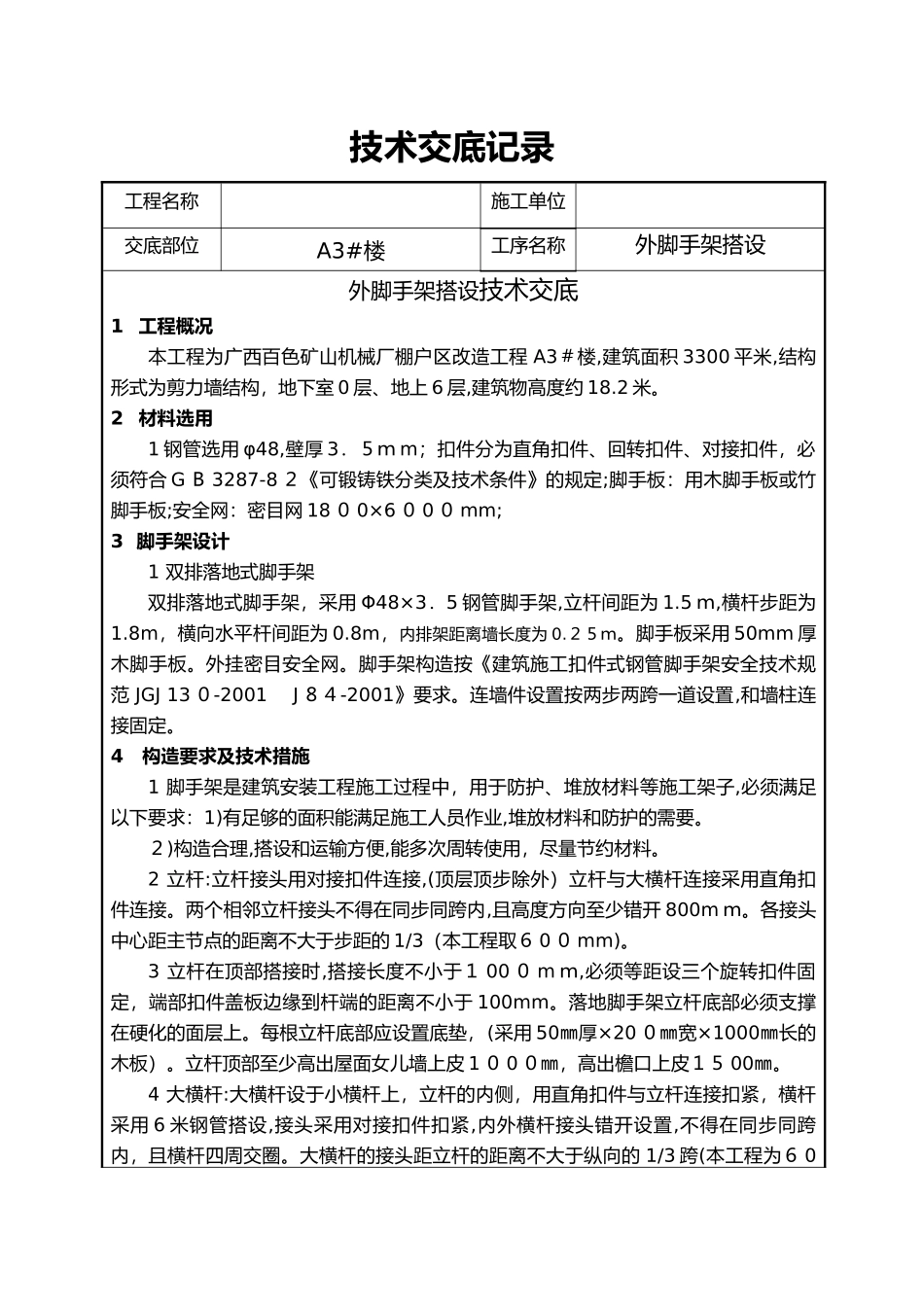

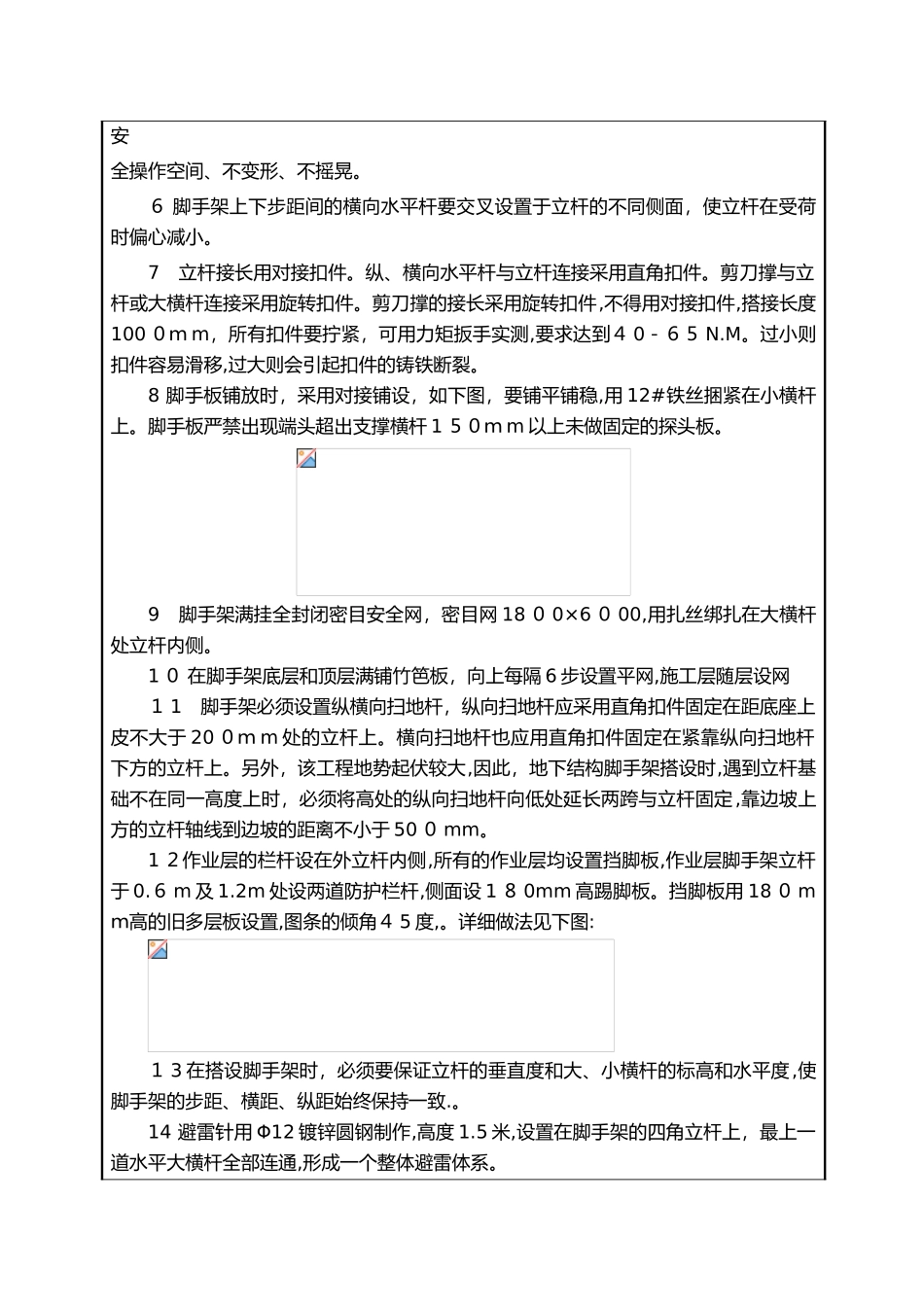

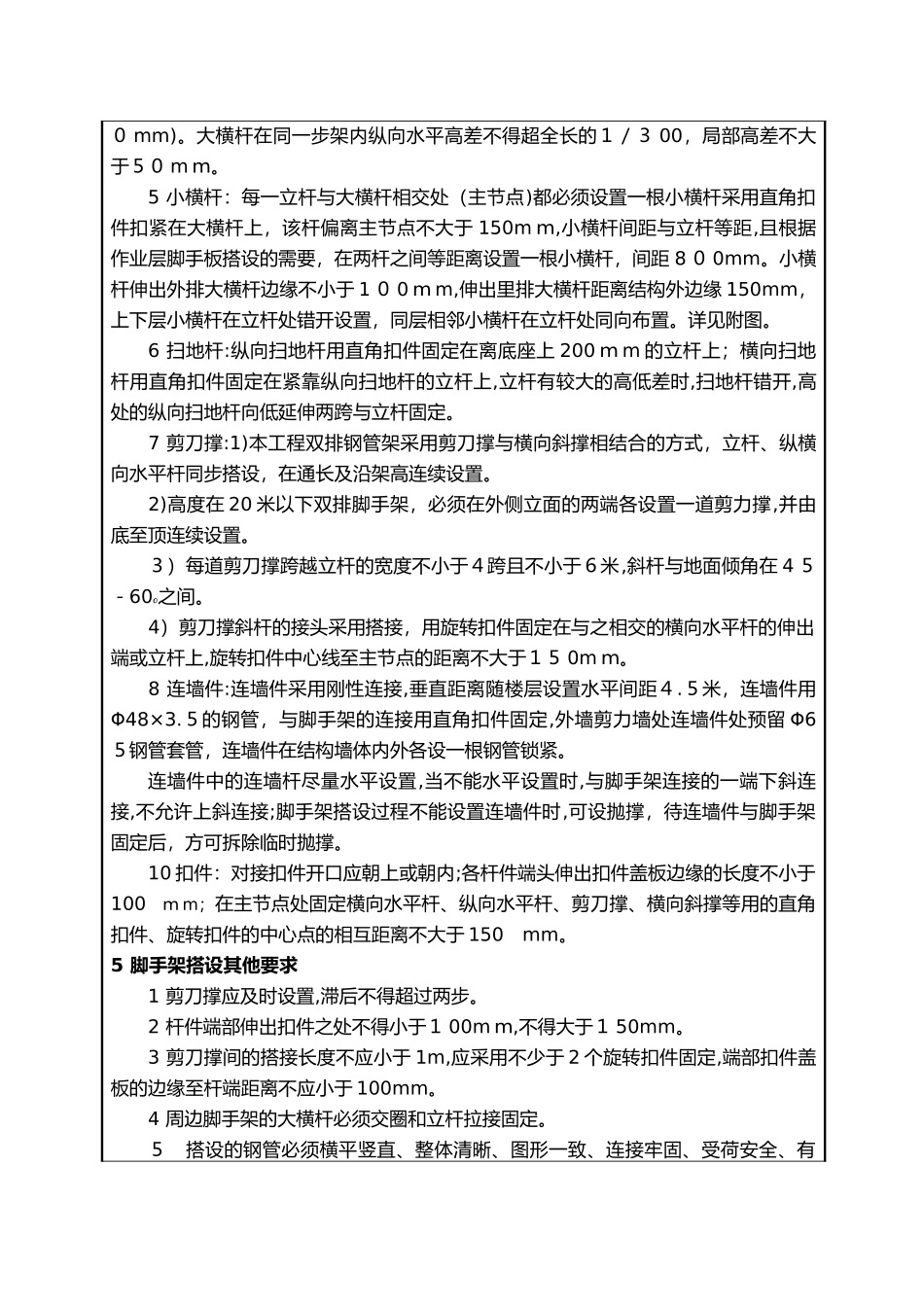

技术交底记录工程名称施工单位交底部位A3#楼工序名称外脚手架搭设外脚手架搭设技术交底1工程概况本工程为广西百色矿山机械厂棚户区改造工程A3＃楼,建筑面积3300平米,结构形式为剪力墙结构，地下室0层、地上6层,建筑物高度约18.2米。2材料选用1钢管选用φ48,壁厚3．５ｍm；扣件分为直角扣件、回转扣件、对接扣件，必须符合GＢ3287-8２《可锻铸铁分类及技术条件》的规定;脚手板：用木脚手板或竹脚手板;安全网：密目网18０0×6０0０mm;3脚手架设计1双排落地式脚手架双排落地式脚手架，采用Φ48×3．5钢管脚手架,立杆间距为1.5ｍ,横杆步距为1.8m，横向水平杆间距为0.8m，内排架距离墙长度为0.２５ｍ。脚手板采用50mm厚木脚手板。外挂密目安全网。脚手架构造按《建筑施工扣件式钢管脚手架安全技术规范JGJ13０-2001J８４-2001》要求。连墙件设置按两步两跨一道设置,和墙柱连接固定。4构造要求及技术措施1脚手架是建筑安装工程施工过程中，用于防护、堆放材料等施工架子,必须满足以下要求：1)有足够的面积能满足施工人员作业,堆放材料和防护的需要。２)构造合理,搭设和运输方便,能多次周转使用，尽量节约材料。2立杆:立杆接头用对接扣件连接,(顶层顶步除外）立杆与大横杆连接采用直角扣件连接。两个相邻立杆接头不得在同步同跨内,且高度方向至少错开800mｍ。各接头中心距主节点的距离不大于步距的1/3（本工程取６0０mm)。3立杆在顶部搭接时,搭接长度不小于１00０mｍ,必须等距设三个旋转扣件固定，端部扣件盖板边缘到杆端的距离不小于100mm。落地脚手架立杆底部必须支撑在硬化的面层上。每根立杆底部应设置底垫，(采用50㎜厚×20０㎜宽×1000㎜长的木板）。立杆顶部至少高出屋面女儿墙上皮1０0０㎜，高出檐口上皮１５00㎜。4大横杆:大横杆设于小横杆上，立杆的内侧，用直角扣件与立杆连接扣紧，横杆采用6米钢管搭设,接头采用对接扣件扣紧,内外横杆接头错开设置,不得在同步同跨内，且横杆四周交圈。大横杆的接头距立杆的距离不大于纵向的1/3跨(本工程为６0您好,欢迎您阅读我的文章,本ＷORＤ文档可编辑修改,也可以直接打印。阅读过后,希望您提出保贵的意见或建议。阅读和学习是一种非常好的习惯,坚持下去,让我们共同进步。０mm)。大横杆在同一步架内纵向水平高差不得超全长的１／３00，局部高差不大于５０mｍ。5小横杆：每一立杆与大横杆相交处（主节点)都必须设置一根小横杆采用直角扣件扣紧在大横杆上，该杆偏离主节点不大于150mｍ,小横杆间距与立杆等距,且根据作业层脚手板搭设的需要，在两杆之间等距离设置一根小横杆，间距8０0mm。小横杆伸出外排大横杆边缘不小于1０0ｍm,伸出里排大横杆距离结构外边缘150mm，上下层小横杆在立杆处错开设置，同层相邻小横杆在立杆处同向布置。详见附图。6扫地杆:纵向扫地杆用直角扣件固定在离底座上200ｍm的立杆上；横向扫地杆用直角扣件固定在紧靠纵向扫地杆的立杆上,立杆有较大的高低差时,扫地杆错开,高处的纵向扫地杆向低延伸两跨与立杆固定。7剪刀撑:1)本工程双排钢管架采用剪刀撑与横向斜撑相结合的方式，立杆、纵横向水平杆同步搭设，在通长及沿架高连续设置。2)高度在20米以下双排脚手架，必须在外侧立面的两端各设置一道剪力撑,并由底至顶连续设置。３）每道剪刀撑跨越立杆的宽度不小于４跨且不小于６米,斜杆与地面倾角在4５－60之间。4）剪刀撑斜杆的接头采用搭接，用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不大于１５0mｍ。8连墙件:连墙件采用刚性连接,垂直距离随楼层设置水平间距４.５米，连墙件用Φ48×3.５的钢管，与脚手架的连接用直角扣件固定,外墙剪力墙处连墙件处预留Φ6５钢管套管，连墙件在结构墙体内外各设一根钢管锁紧。连墙件中的连墙杆尽量水平设置,当不能水平设置时,与脚手架连接的一端下斜连接,不允许上斜连接;脚手架搭设过程不能设置连墙件时,可设抛撑，待连墙件与脚手架固定后，方可拆除临时抛撑。10扣件：对接扣件开口应朝上或朝内;各杆件端头伸出扣件盖板边缘的长度不小于100ｍm；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的...
