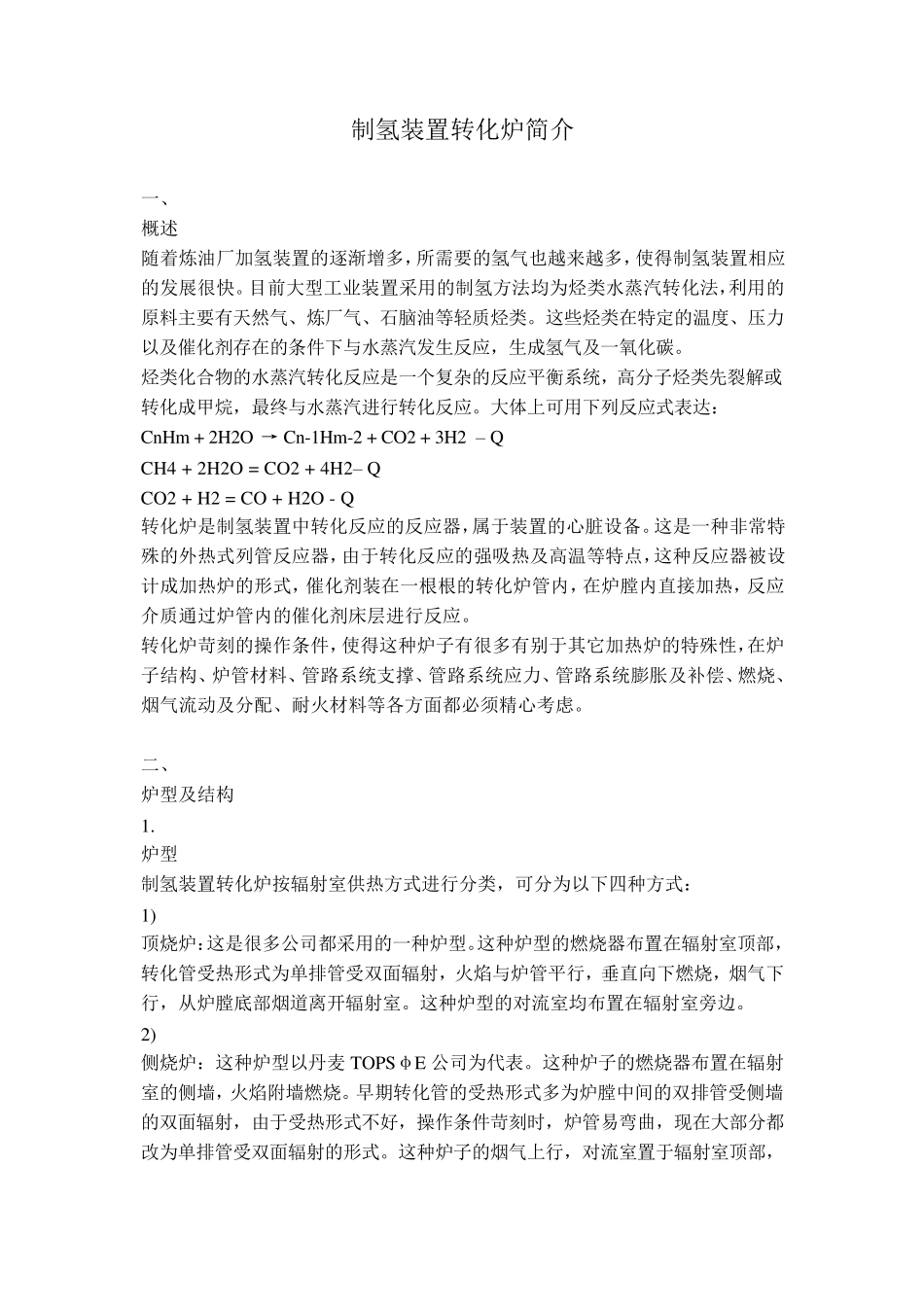

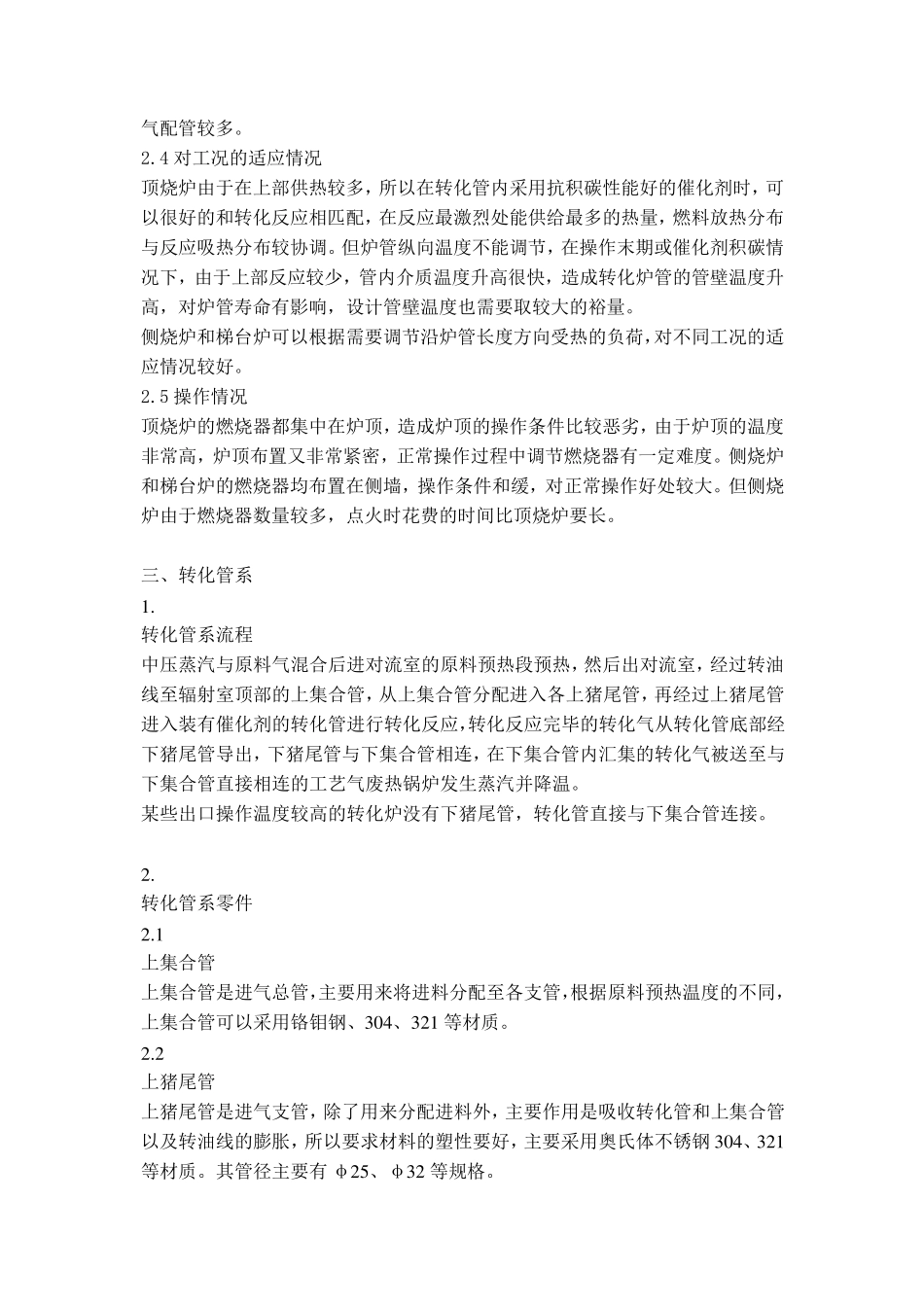

制 氢 装 置 转 化 炉 简 介 一 、 概 述 随 着 炼 油 厂 加 氢 装 置 的 逐 渐 增 多 ，所 需 要 的 氢 气 也 越 来 越 多 ， 使 得 制 氢 装 置 相 应的 发 展 很 快 。 目 前 大 型 工 业 装 置 采 用 的 制 氢 方 法 均 为 烃 类 水 蒸 汽 转 化 法 ，利 用 的原 料 主 要 有 天 然 气 、 炼 厂 气 、 石 脑 油 等 轻 质 烃 类 。 这 些 烃 类 在 特 定 的 温 度 、 压 力以 及 催 化 剂 存 在 的 条 件 下 与 水 蒸 汽 发 生 反 应 ， 生 成 氢 气 及 一 氧 化 碳 。 烃 类 化 合 物 的 水 蒸 汽 转 化 反 应 是 一 个 复 杂 的 反 应 平 衡 系 统 ， 高 分 子 烃 类 先 裂 解 或转 化 成 甲 烷 ， 最 终 与 水 蒸 汽 进 行 转 化 反 应 。 大 体 上 可 用 下 列 反 应 式 表 达 ： CnHm + 2H2O → Cn-1Hm-2 + CO2 + 3H2 – Q CH4 + 2H2O = CO2 + 4H2 – Q CO2 + H2 = CO + H2O - Q 转 化 炉 是 制 氢 装 置 中 转 化 反 应 的 反 应 器 ，属 于装 置 的 心脏设备。 这 是 一 种非常特殊的 外热式 列 管反 应 器 ， 由于转 化 反 应 的 强吸热及 高 温 等 特 点，这 种反 应 器 被设计成 加 热炉 的 形式 ， 催 化 剂 装 在 一 根根的 转 化 炉 管内， 在 炉 膛内直接加 热， 反 应介 质 通过炉 管内的 催 化 剂 床层进 行 反 应 。 转 化 炉 苛刻的 操作条 件 ， 使 得 这 种炉 子 有 很 多 有 别于其它加 热炉 的 特 殊性，在 炉子 结构、 炉 管材料 、 管路系 统 支撑、 管路系 统 应 力 、 管路系 统 膨胀及 补偿、 燃烧、烟气 流动及 分 配、 耐火材料 等 各方 面都必须精心考虑。 二、 炉 型 及 结构 1. 炉 型 制 氢 装 置 转 化 炉 按辐射室供热方 式 进 行 分 类 ， 可 分 为 以 下 四种方 式 ： 1) 顶烧炉 ：这 是 很 多 公司都采 用 的 一 种炉 型 。这 种炉 型 的 燃烧器 布置 在 辐射室顶部，转 化 管受热形式 为 单排管受双面辐射， 火焰与 炉 管平 行 ， 垂直向下 燃烧，...
