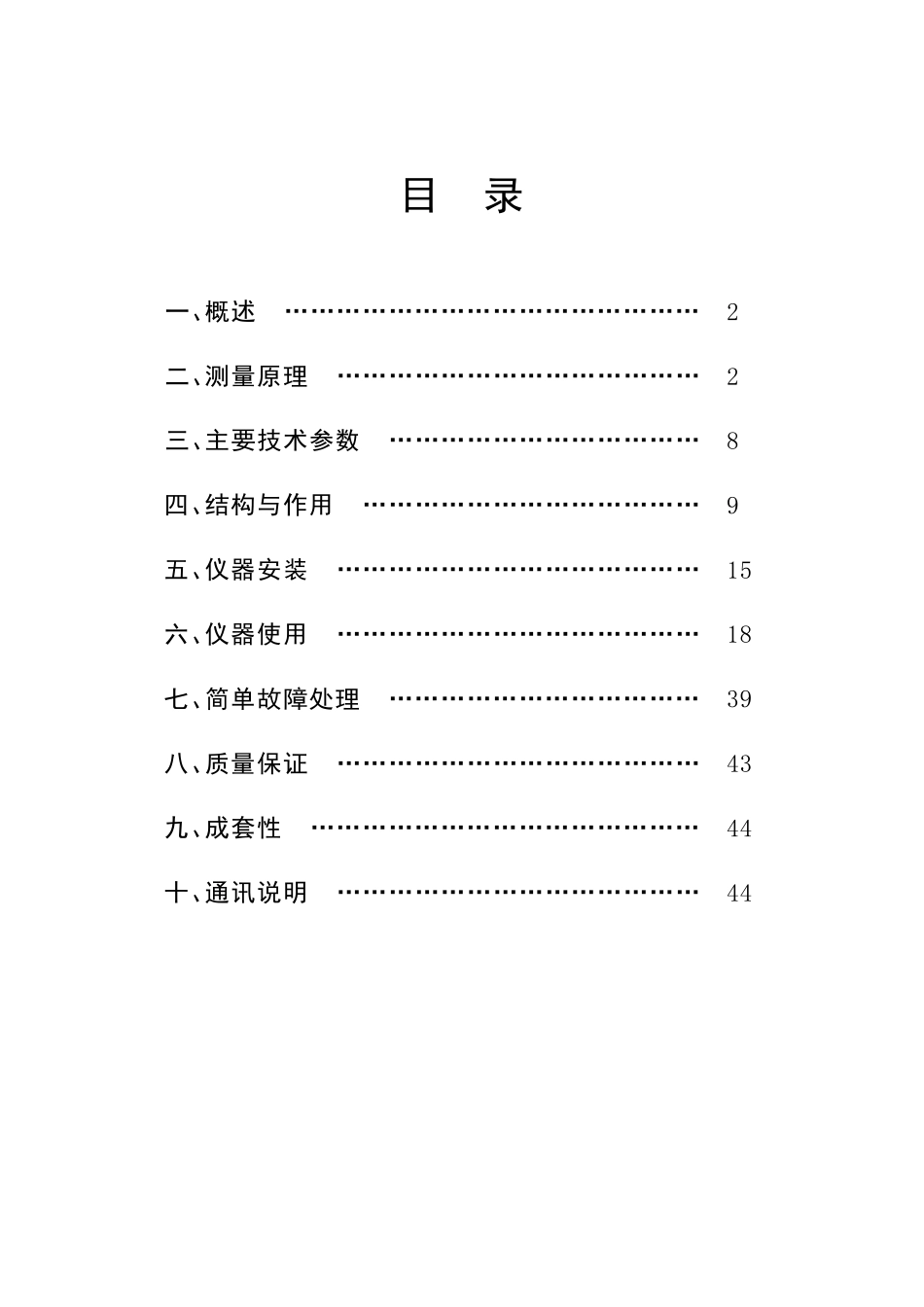

目 录 一、概述 ………………………………………… 二、测量原理 …………………………………… 三、主要技术参数 ……………………………… 四、结构与作用 ………………………………… 五、仪器安装 …………………………………… 六、仪器使用 …………………………………… 七、简单故障处理 ……………………………… 八、质量保证 …………………………………… 九、成套性 ……………………………………… 十、通讯说明 …………………………………… 2 2 8 9 15 18 39 43 44 44 1 一、 概 述 一）前言 机动车前大灯的检测是机动车安全检测的重要项目，角度安装正确与否以及发光强度是否达到要求，都是行车安全的重要指标。FD-103 型前照灯检测仪是最新一代的灯光检测仪器，完全满足国家标准GB7258-1997《机动车运行安全技术条件》的检测项目和要求。仪器以机动车前照灯远、近光光谱分布理论为基础，采用先进的图像处理技术、步进电机控制技术和计算机通信技术，无论是前照灯的远光或近光，都能进行精确的光轴定位，并且全自动完成对车灯发光光强及光轴的偏移量的测量，是一台高智能化的全自动汽车前照灯远近光检测仪。 仪器适用于机动车安全检测线上的联网检测、汽车制造厂的新车出厂检定，以及机动车维修部门对机动车维修保养。 二）主要特点： 1. 内置先进微电脑芯片，外配置高性能工控机进行测试和控制。 2．具有远、近光全自动测量功能，只需一个启动命令即可完成整个检测过程。 3．仪器校正和调整全部在计算机提示下由软件完成，无需调整电位器。 4．配备光束扫描机构，保证每 次 测量都能自动找 到光束、检测成功。 5．采用步进电机驱 动行走 机构，能够 精确进行定位。 6．采用 CCD 图像传 感 器检测前照灯的远、近光灯的偏移角及发光强度。 7．可以在仪器上直 接 控制或由配套 的工控机控制，也 可以由上位机控制。 8．具有数 字 通信接 口 ，检测线联网控制简 单 方 便 。 二、测量原理 1.前照灯远近光的配光特 性 1).前照灯远光配光特 性 2 图 一 根据GB 4599和GB 5948对机动车远光灯的要求，典型的前照灯远光灯配光特性是等照度曲线；在上下方向和左右方向基本对称，越靠近中心点，照度越大。 典型的前照灯远光灯光分 布 图如 图一所 示 ，光强 越强 的点，其 在图像 上的灰 度值 越大，光斑 越白 ；光强 越小 的点，其 ...
