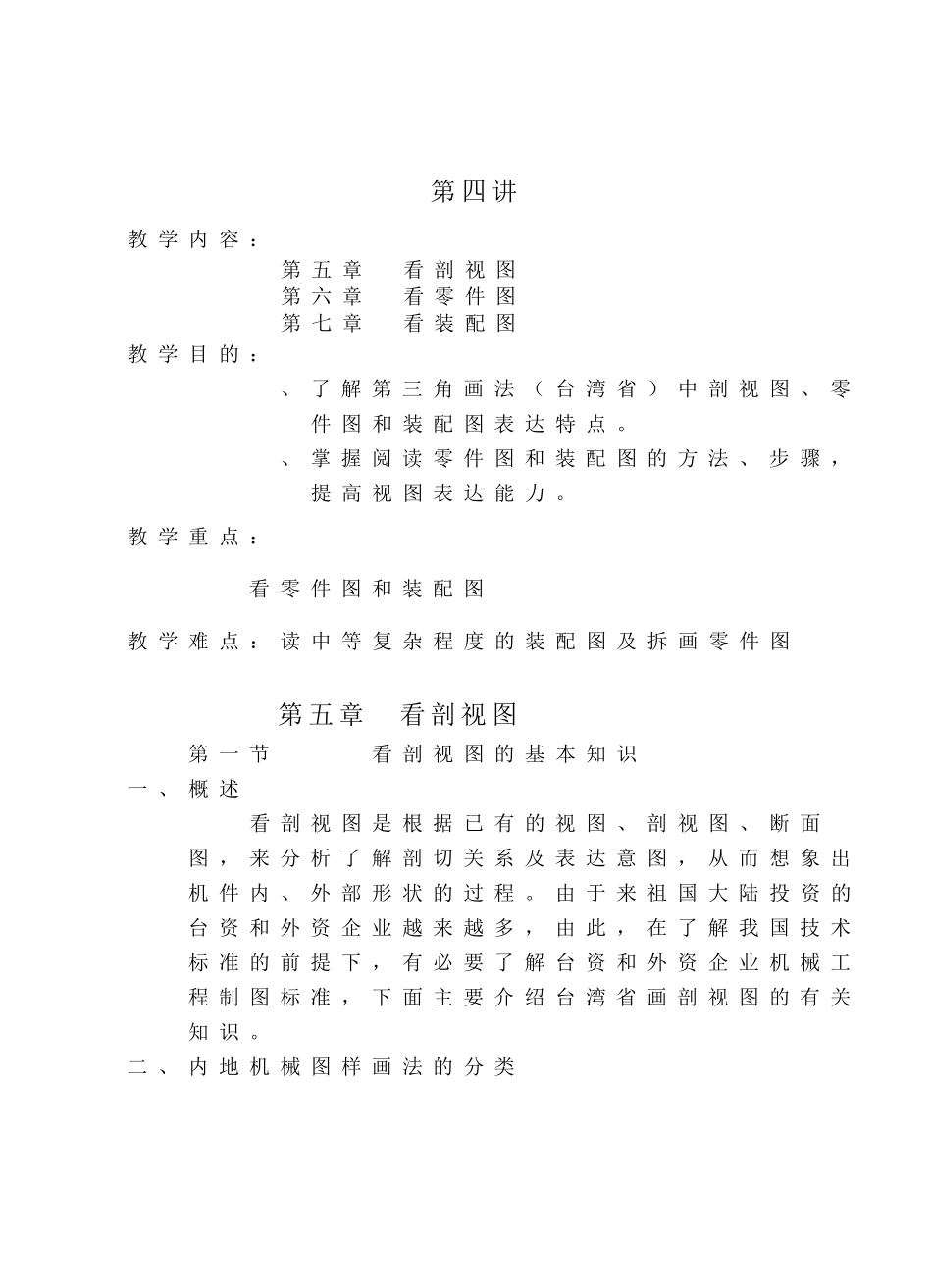

第四讲 教学内容： 第五章 看剖视图 第六章 看零件图 第七章 看装配图 教学目的： 1 、 了 解 第三 角 画 法 （ 台 湾 省 ） 中 剖视图、 零件图和 装配图表 达 特 点 。 2 、 掌 握 阅 读 零件图和 装配图的方 法 、 步 骤 ，提 高 视图表 达 能 力 。 教学重 点 ： 看零件图和 装配图 教学难 点 ：读 中 等 复 杂 程 度 的装配图及 拆 画 零件图 第五章 看剖视图 第一 节 看剖视图的基 本 知 识 一 、 概 述 看剖视图是 根 据 已 有 的视图、 剖视图、 断 面图， 来 分 析 了 解 剖切 关 系 及 表 达 意 图， 从 而 想 象 出机 件内、 外 部 形 状 的过 程 。 由 于 来 祖 国 大 陆 投 资 的台 资 和 外 资 企 业 越 来 越 多 ， 由 此 ， 在 了 解 我 国 技 术标 准 的前 提 下 ， 有 必 要 了 解 台 资 和 外 资 企 业 机 械 工程 制 图标 准 ， 下 面 主 要 介 绍 台 湾 省 画 剖视图的有 关知 识 。 二 、 内地 机 械 图样 画 法 的分 类 三、 介 绍 台 湾 地 区 的 机 械 制 图 标 准 基 本 规 定 ： 1 、 图 幅 编号 尺 寸 0 841X1189 1 594X841 2 420X594 3 297X420 4 210X297 5 148X210 线的粗细配合：粗 1 0.8 0.7 0.6 0.5 中 0.7 0.6 0.5 0.4 0.35 细 0.35 0.3 0.25 0.2 0.18 注意： （1 ）大陆标准中图线分粗∶ 中∶ 细 = 4∶ 2 ∶1 ， 且 规定 机 械 制 图中只 有 粗、 细线两 种 。 （2 ）假 想 线台 湾 用 细点 画 线表 示 ， 大陆则 用 双 点 画 线表 示 。 3 、 字 体 （1 ）中文 字 方 形 ：字 宽 等 于 字 高 。 长 形 ：字 宽 为 字 高 的3/4。 宽 形 ：字 宽 为 字 高 的4/3。 （2 ）拉 丁 字 母 与 阿 拉 伯 数 字 与 大陆相 同 。 四 、 剖 视 图（剖 面 ） 1 、 割 面 及 割 面 线 （1 ）割 面 ：即 剖 切 平 面 。 （2 ）割 面 线：表 示 剖 切 平 面 位 置 的线。 割 面 线以 箭 头标示 观 察 者 面 对 剖 面 的方 向 ， 割 面 线的两 端 伸 出视 图外 约 10mm， 其 画 法 与 标注如 下 ...
