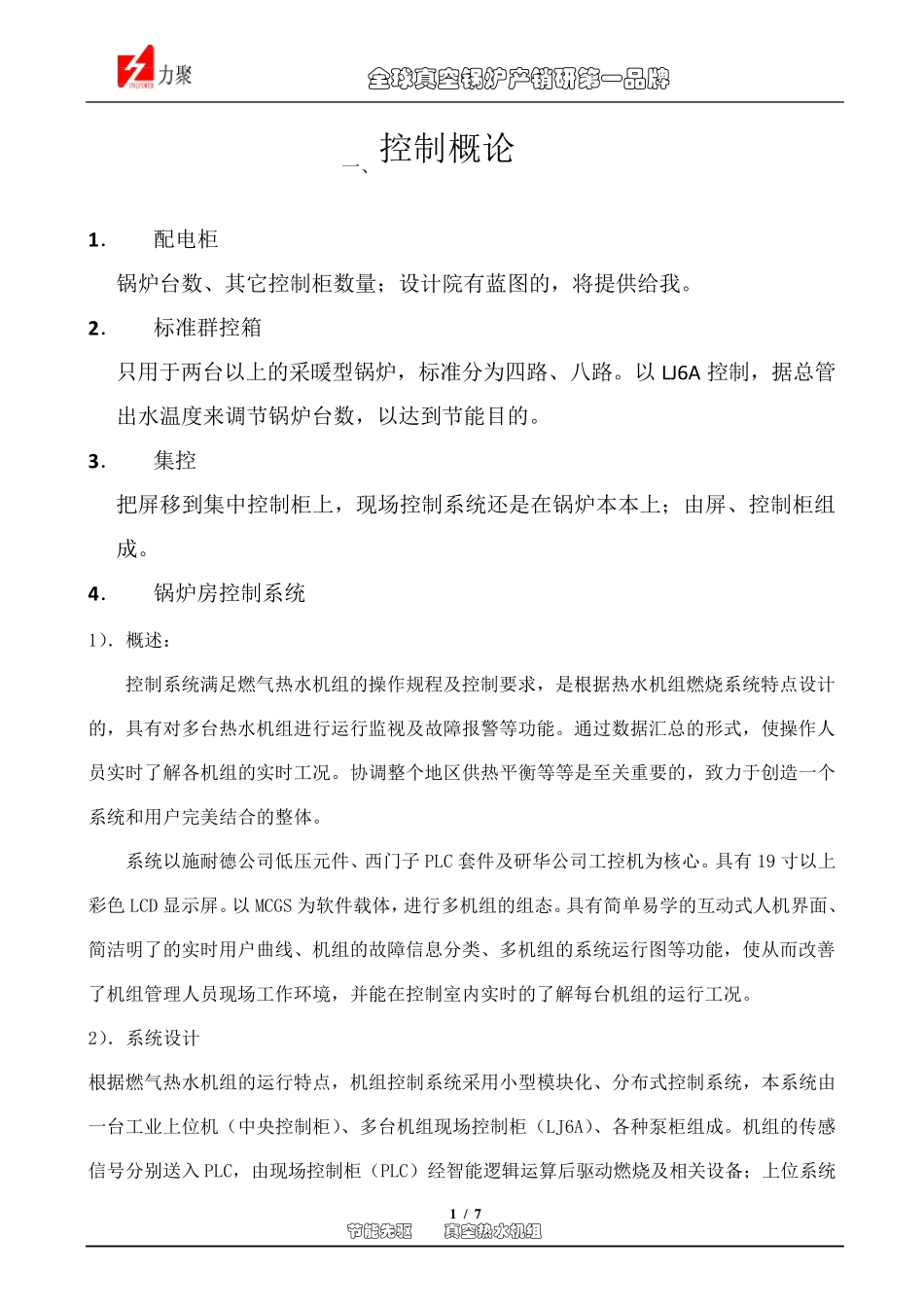

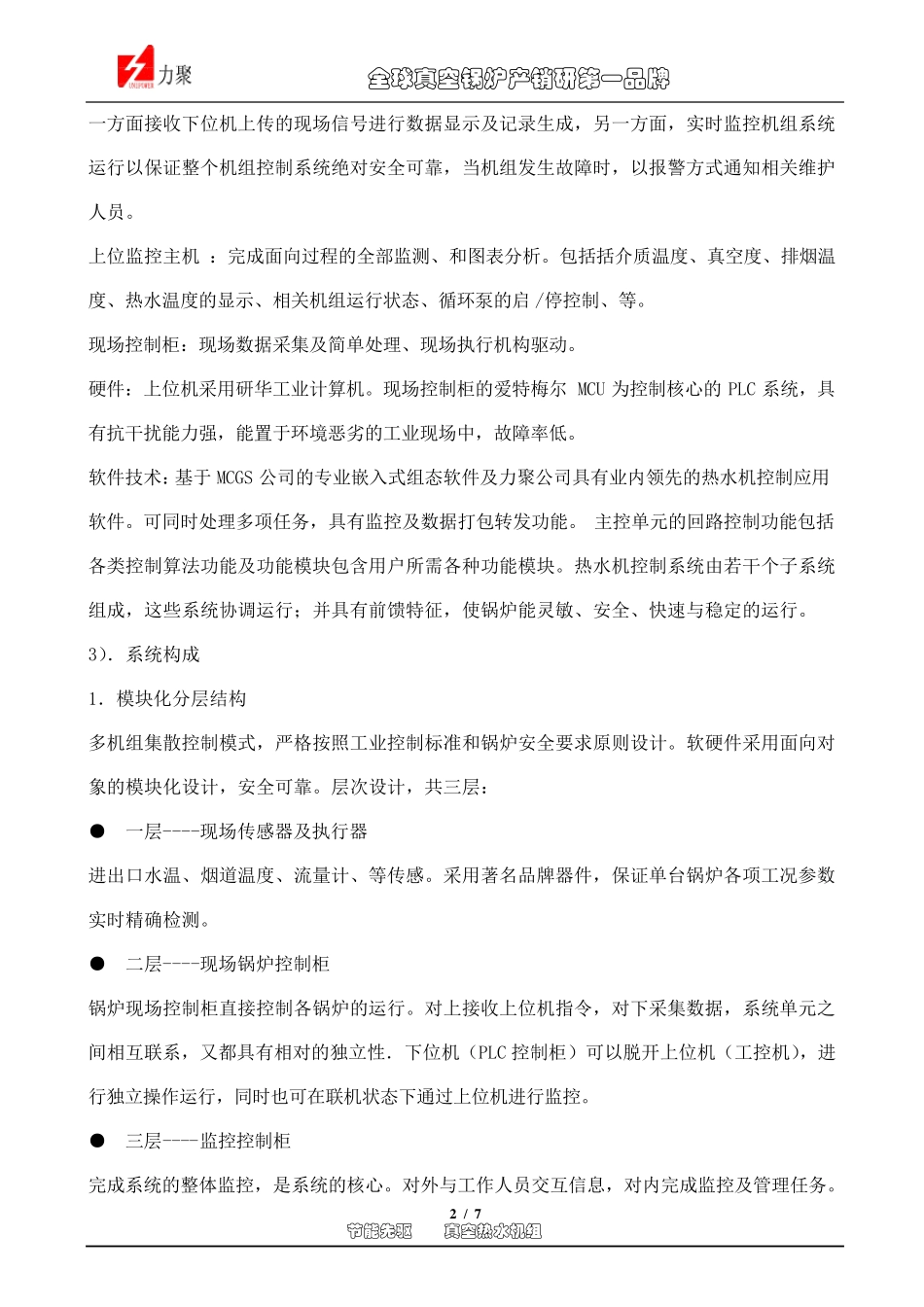

全 球 真 空 锅 炉 产 销 研 第 一 品 牌 1 / 7 节 能 先 驱 真 空 热 水 机 组 一、控制概论 1． 配电柜 锅炉台数、其它控制柜数量；设计院有蓝图的，将提供给我。 2． 标准群控箱 只用于两台以上的采暖型锅炉，标准分为四路、八路。以 LJ6A 控制，据总管出水温度来调节锅炉台数，以达到节能目的。 3． 集控 把屏移到集中控制柜上，现场控制系统还是在锅炉本本上；由屏、控制柜组成。 4． 锅炉房控制系统 1）．概述： 控制系统满足燃气热水机组的操作规程及控制要求，是根据热水机组燃烧系统特点设计的，具有对多台热水机组进行运行监视及故障报警等功能。通过数据汇总的形式，使操作人员实时了解各机组的实时工况。协调整个地区供热平衡等等是至关重要的，致力于创造一个系统和用户完美结合的整体。 系统以施耐德公司低压元件、西 门 子 PLC 套 件及研 华 公司工控机为核 心 。具有 19 寸 以上彩 色 LCD 显 示 屏。以 MCGS 为软 件载 体，进行多机组的组态 。具有简 单 易 学 的互 动 式人机界 面 、简 洁 明 了的实时用户曲 线 、机组的故障信 息 分类 、多机组的系统运行图等功能，使从 而 改 善了机组管理 人员现场工作环 境 ，并 能在控制室 内 实时的了解每 台机组的运行工况。 2）．系统设计 根据燃气热水机组的运行特点，机组控制系统采用小 型模 块 化 、分布 式控制系统，本系统由一台工业 上位 机（ 中央 控制柜）、多台机组现场控制柜（ LJ6A）、各种 泵 柜组成。机组的传 感信 号 分别 送 入 PLC，由现场控制柜（ PLC）经 智 能逻 辑 运算 后 驱 动 燃烧及相 关设备 ；上位 系统 全 球 真 空 锅 炉 产 销 研 第 一 品 牌 2 / 7 节 能 先 驱 真 空 热 水 机 组 一 方 面 接 收 下 位 机 上 传 的 现 场 信 号 进 行 数 据 显 示 及 记 录 生 成 ， 另 一 方 面 ， 实 时 监 控 机 组 系 统运 行 以 保 证 整 个 机 组 控 制 系 统 绝 对 安 全 可 靠 ， 当 机 组 发 生 故 障 时 ， 以 报 警 方 式 通 知 相 关 维 护人 员 。 上 位 监 控 主 机 ： 完 成 面 向 过 程 的 全 部 监 测 、 和 图 表 分 析 。 包 括 括 介 质 温 度 、 真 空 度 、 ...
