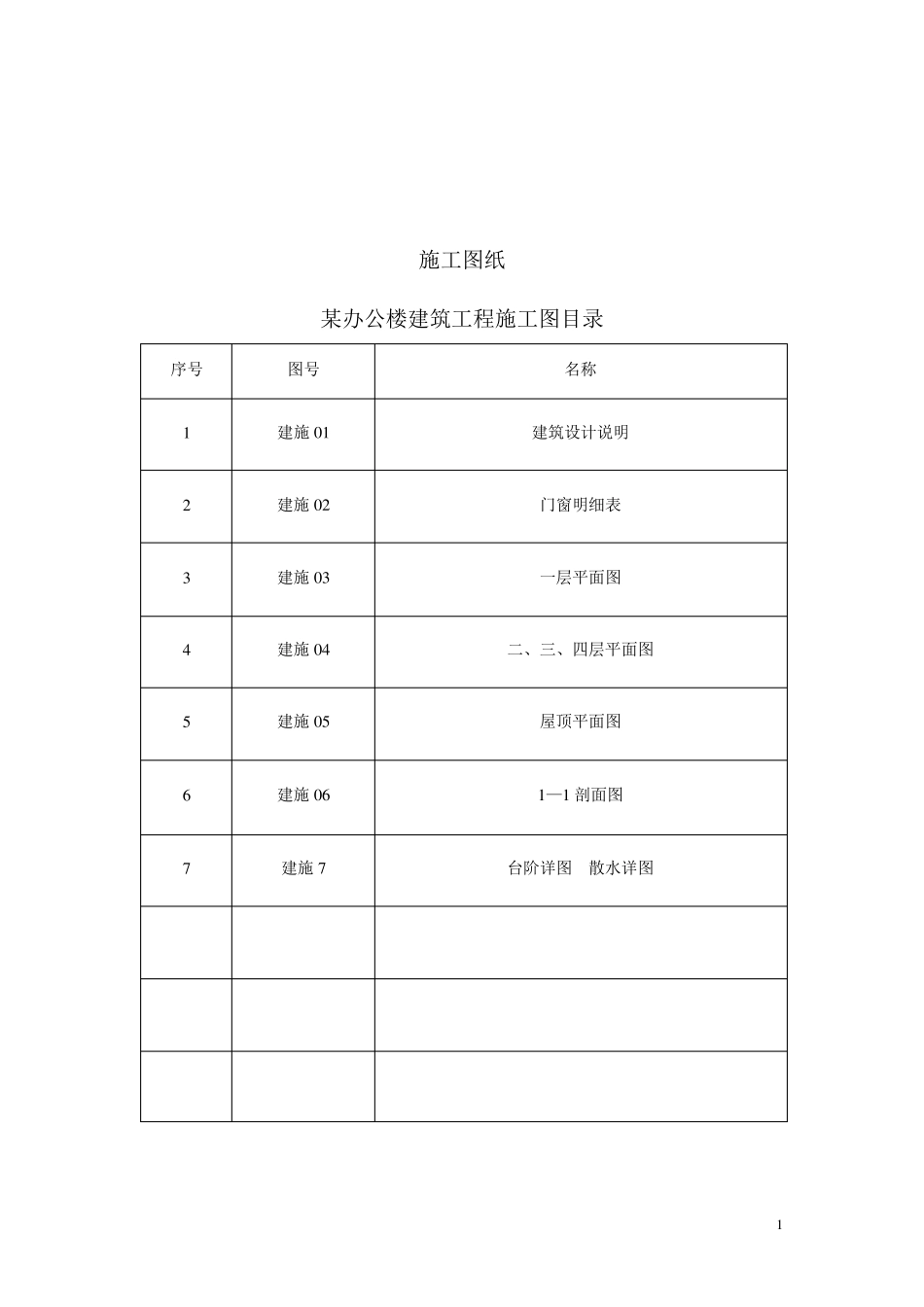

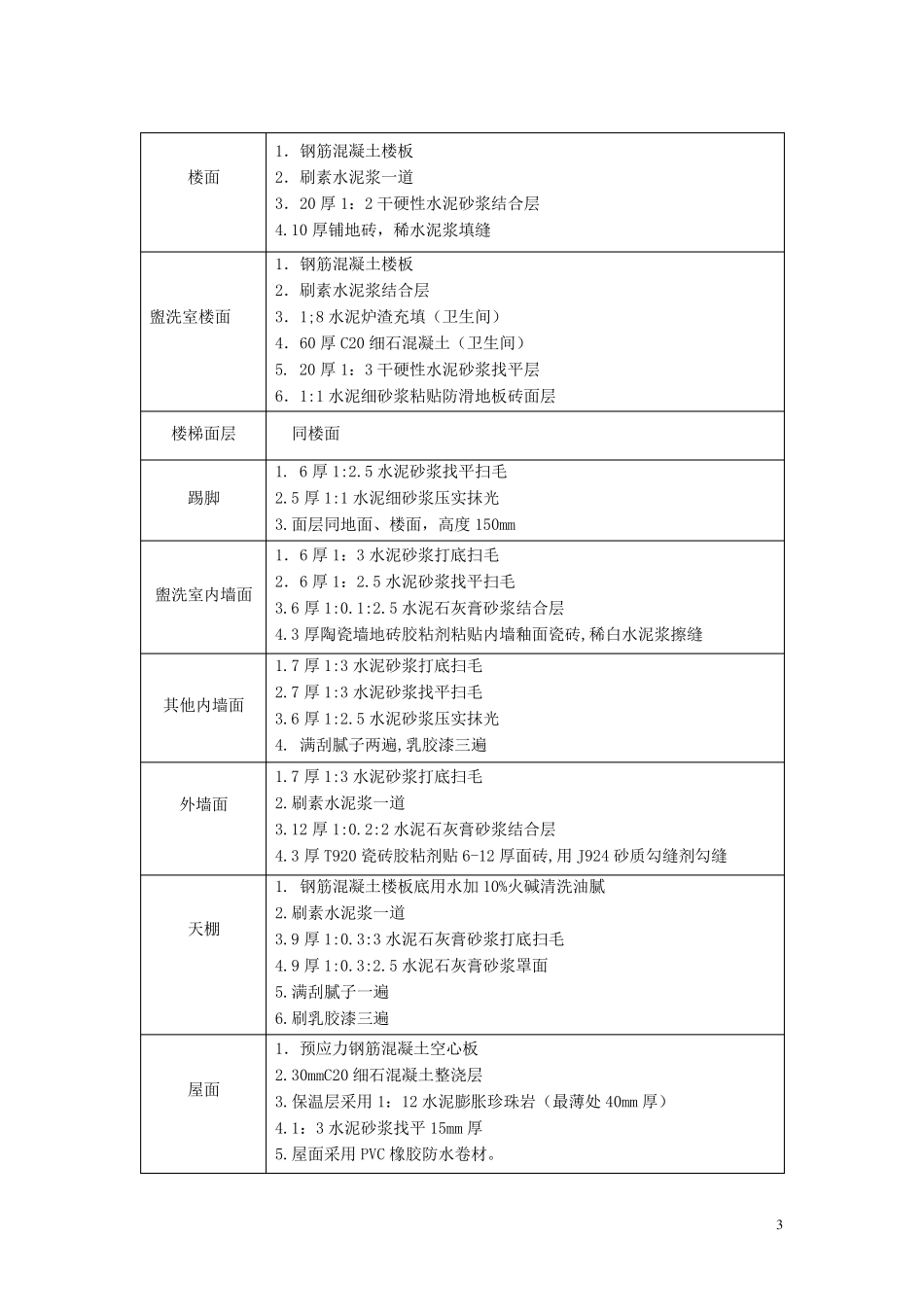

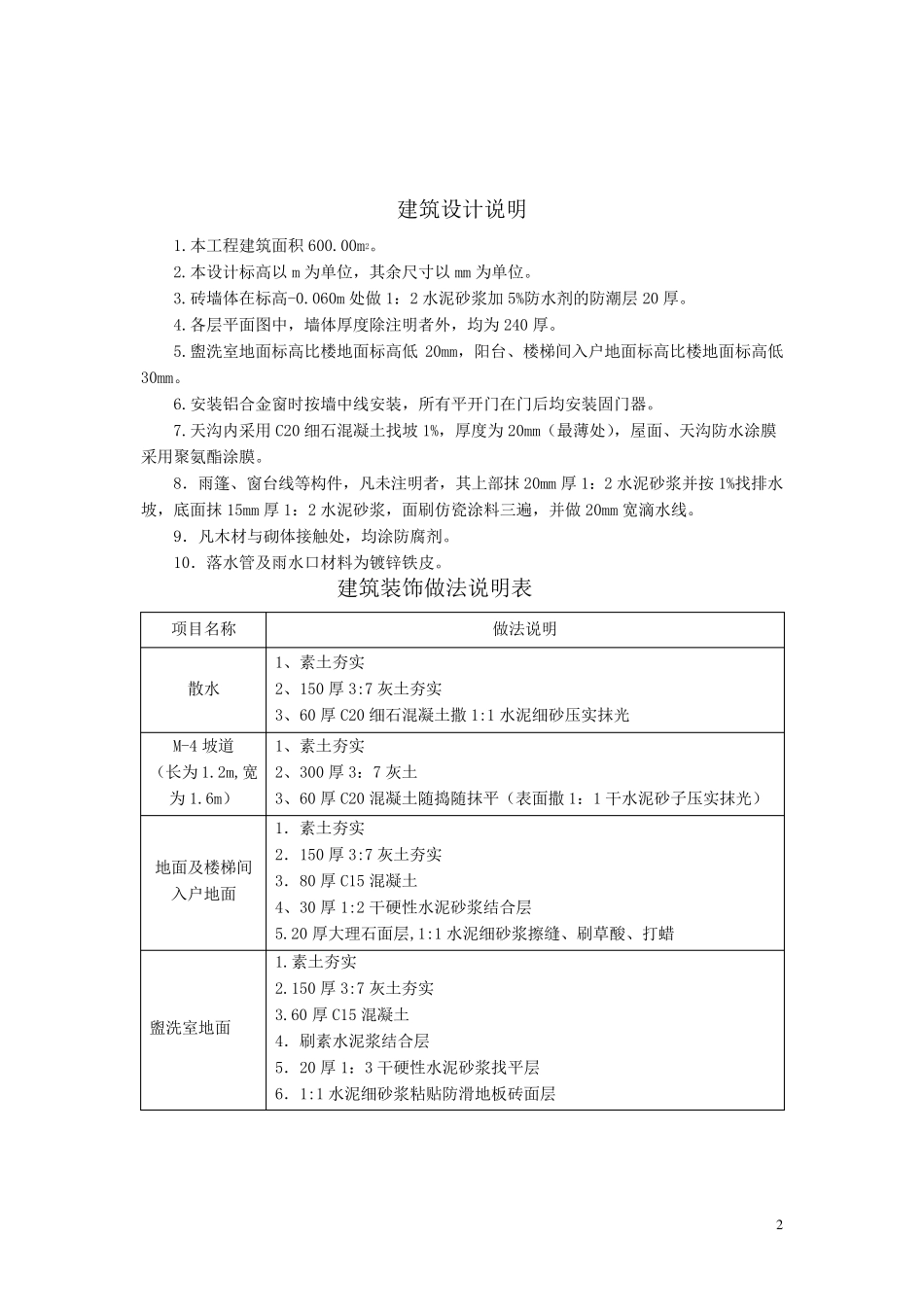

1 施工图纸 某办公楼建筑工程施工图目录 序号 图号 名称 1 建施0 1 建筑设计说明 2 建施0 2 门窗明细表 3 建施0 3 一层平面图 4 建施0 4 二、三、四层平面图 5 建施0 5 屋顶平面图 6 建施0 6 1 —1 剖面图 7 建施7 台阶详图 散水详图 2 建筑设计说明 1.本工程建筑面积600.00m2。 2.本设计标高以m 为单位，其余尺寸以mm 为单位。 3.砖墙体在标高-0.060m 处做1：2 水泥砂浆加5%防水剂的防潮层20 厚。 4.各层平面图中，墙体厚度除注明者外，均为240 厚。 5.盥洗室地面标高比楼地面标高低20mm，阳台、楼梯间入户地面标高比楼地面标高低30mm。 6.安装铝合金窗时按墙中线安装，所有平开门在门后均安装固门器。 7.天沟内采用 C20 细石混凝土找坡 1%，厚度为20mm（最薄处），屋面、天沟防水涂膜 采用聚氨酯涂膜。 8．雨篷、窗台线等构件，凡未注明者，其上部抹 20mm 厚1：2 水泥砂浆并按 1%找排水 坡，底面抹 15mm 厚1：2 水泥砂浆，面刷仿瓷涂料三遍，并做20mm 宽滴水线。 9．凡木材与砌体接触处，均涂防腐剂。 10．落水管及雨水口材料为镀锌铁皮。 建筑装饰做法说明表 项目名称 做法说明 散水 1、素土夯实 2、150 厚3:7 灰土夯实 3、60 厚C20 细石混凝土撒1:1 水泥细砂压实抹光 M-4 坡道 （长为1.2m,宽为1.6m） 1、素土夯实 2、300 厚3：7 灰土 3、60 厚C20 混凝土随捣随抹平（表面撒1：1 干水泥砂子 压实抹光） 地面及楼梯间入户地面 1．素土夯实 2．150 厚3:7 灰土夯实 3．80 厚C15 混凝土 4、30 厚1:2 干硬 性 水泥砂浆结 合层 5.20 厚大 理 石面层,1:1 水泥细砂浆擦 缝 、刷草 酸 、打 蜡 盥洗室地面 1.素土夯实 2.150 厚3:7 灰土夯实 3.60 厚C15 混凝土 4．刷素水泥浆结 合层 5．20 厚1：3 干硬 性 水泥砂浆找平层 6．1:1 水泥细砂浆粘 贴 防滑 地板 砖面层 3 楼面 1．钢筋混凝土楼板 2．刷素水泥浆一道 3．20 厚1：2 干硬性水泥砂浆结合层 4.10 厚铺地砖，稀水泥浆填缝 盥洗室楼面 1．钢筋混凝土楼板 2．刷素水泥浆结合层 3．1;8 水泥炉渣充填（卫生间） 4．60 厚C20 细石混凝土（卫生间） 5. 20 厚1：3 干硬性水泥砂浆找平层 6．1:1 水泥细砂浆粘贴防滑地板砖面层 楼梯面层 同楼面 踢脚 1. 6 厚1:2.5 水泥砂浆找平扫毛 2.5 厚1:1 水泥细砂浆压实抹光 3.面层同地面、...
