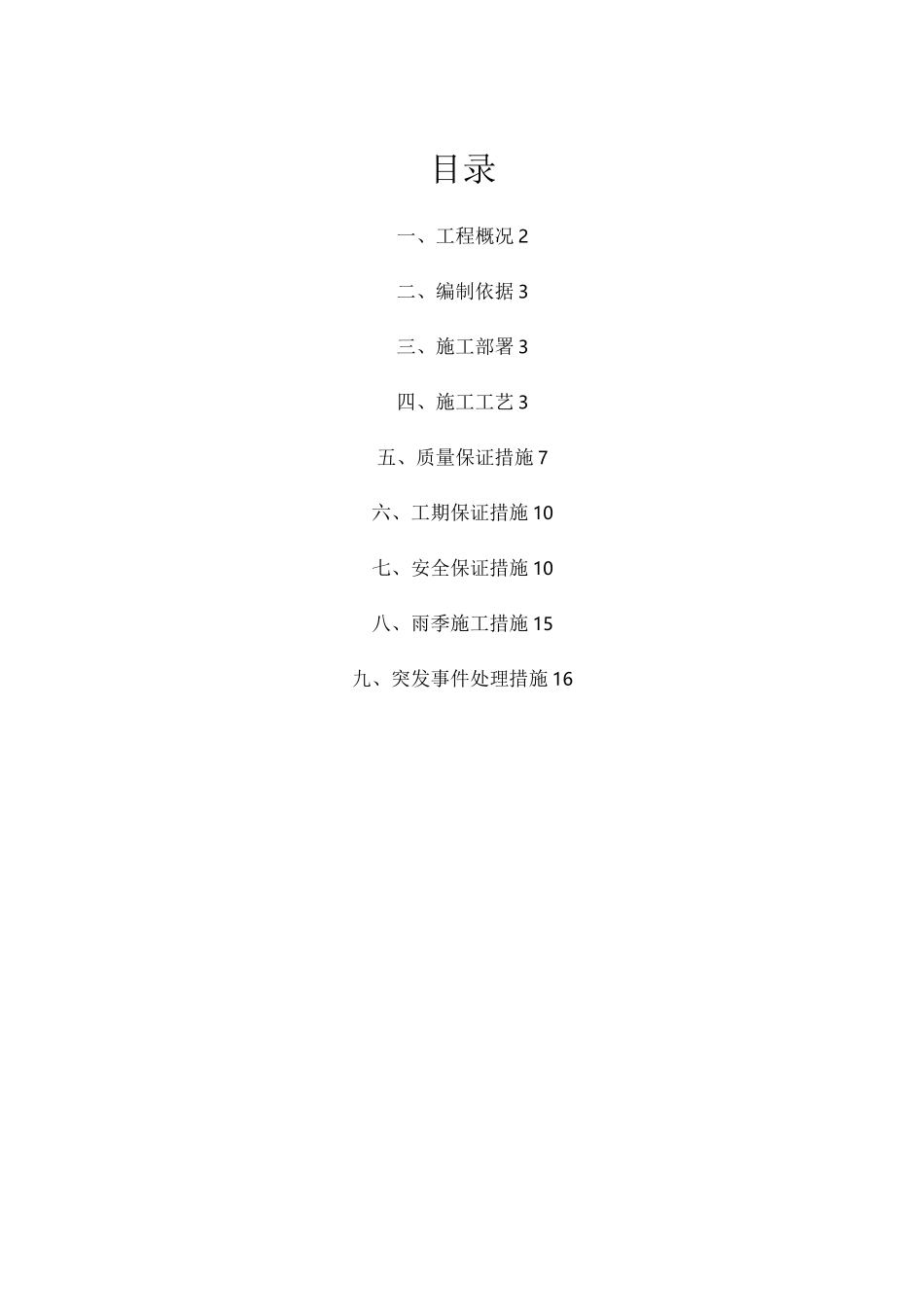

目录一、工程概况 2二、编制依据 3三、施工部署 3四、施工工艺 3五、质量保证措施 7六、工期保证措施 10七、安全保证措施 10八、雨季施工措施 15九、突发事件处理措施 16一、工程概况1

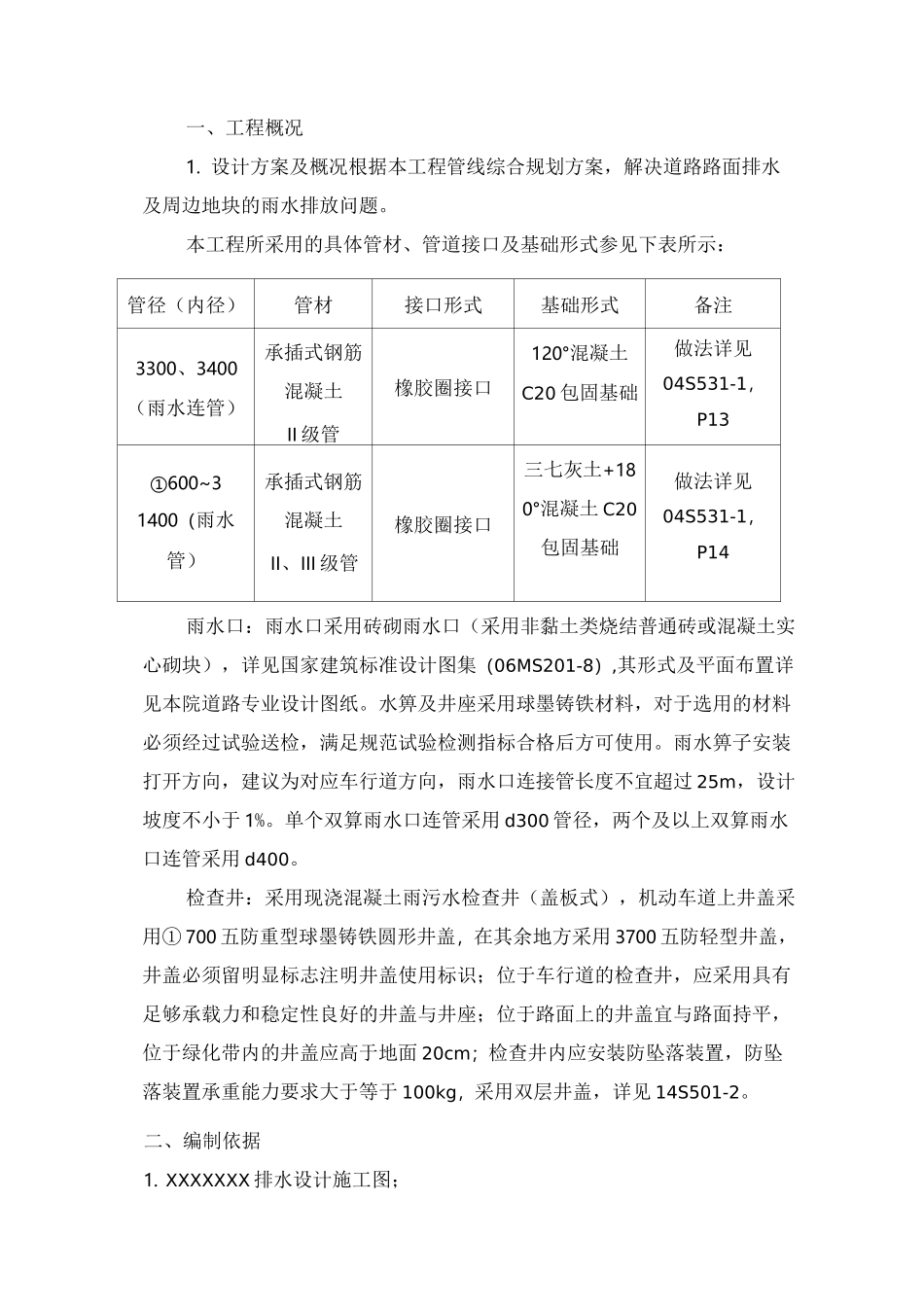

设计方案及概况根据本工程管线综合规划方案，解决道路路面排水及周边地块的雨水排放问题
本工程所采用的具体管材、管道接口及基础形式参见下表所示：管径（内径）管材接口形式基础形式备注3300、3400（雨水连管）承插式钢筋混凝土II 级管橡胶圈接口120°混凝土C20 包固基础做法详见04S531-1，P13①600~31400（雨水管）承插式钢筋混凝土II、III 级管橡胶圈接口三七灰土+180°混凝土 C20包固基础做法详见04S531-1，P14雨水口：雨水口采用砖砌雨水口（采用非黏土类烧结普通砖或混凝土实心砌块），详见国家建筑标准设计图集（06MS201-8）,其形式及平面布置详见本院道路专业设计图纸
水箅及井座采用球墨铸铁材料，对于选用的材料必须经过试验送检，满足规范试验检测指标合格后方可使用
雨水箅子安装打开方向，建议为对应车行道方向，雨水口连接管长度不宜超过 25m，设计坡度不小于 1%
单个双算雨水口连管采用 d300 管径，两个及以上双算雨水口连管采用 d400
检查井：采用现浇混凝土雨污水检查井（盖板式），机动车道上井盖采用① 700 五防重型球墨铸铁圆形井盖，在其余地方采用 3700 五防轻型井盖，井盖必须留明显标志注明井盖使用标识；位于车行道的检查井，应采用具有足够承载力和稳定性良好的井盖与井座；位于路面上的井盖宜与路面持平，位于绿化带内的井盖应高于地面 20cm；检查井内应安装防坠落装置，防坠落装置承重能力要求大于等于 100kg，采用双层井盖，详见 14S501-2
二、编制依据1
XXXXXXX 排水设计施工图；2

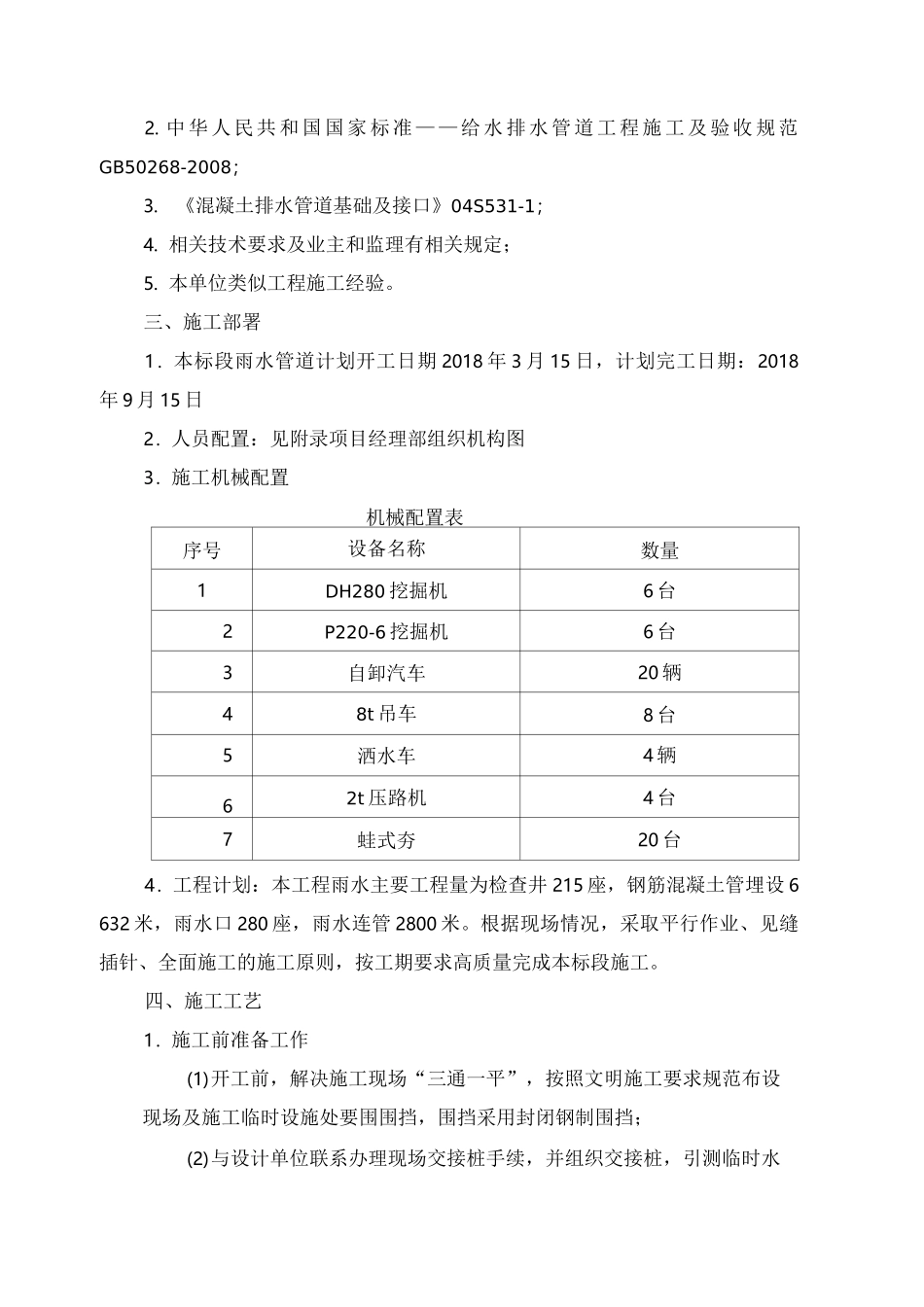

中 华 人 民 共 和 国 国 家
