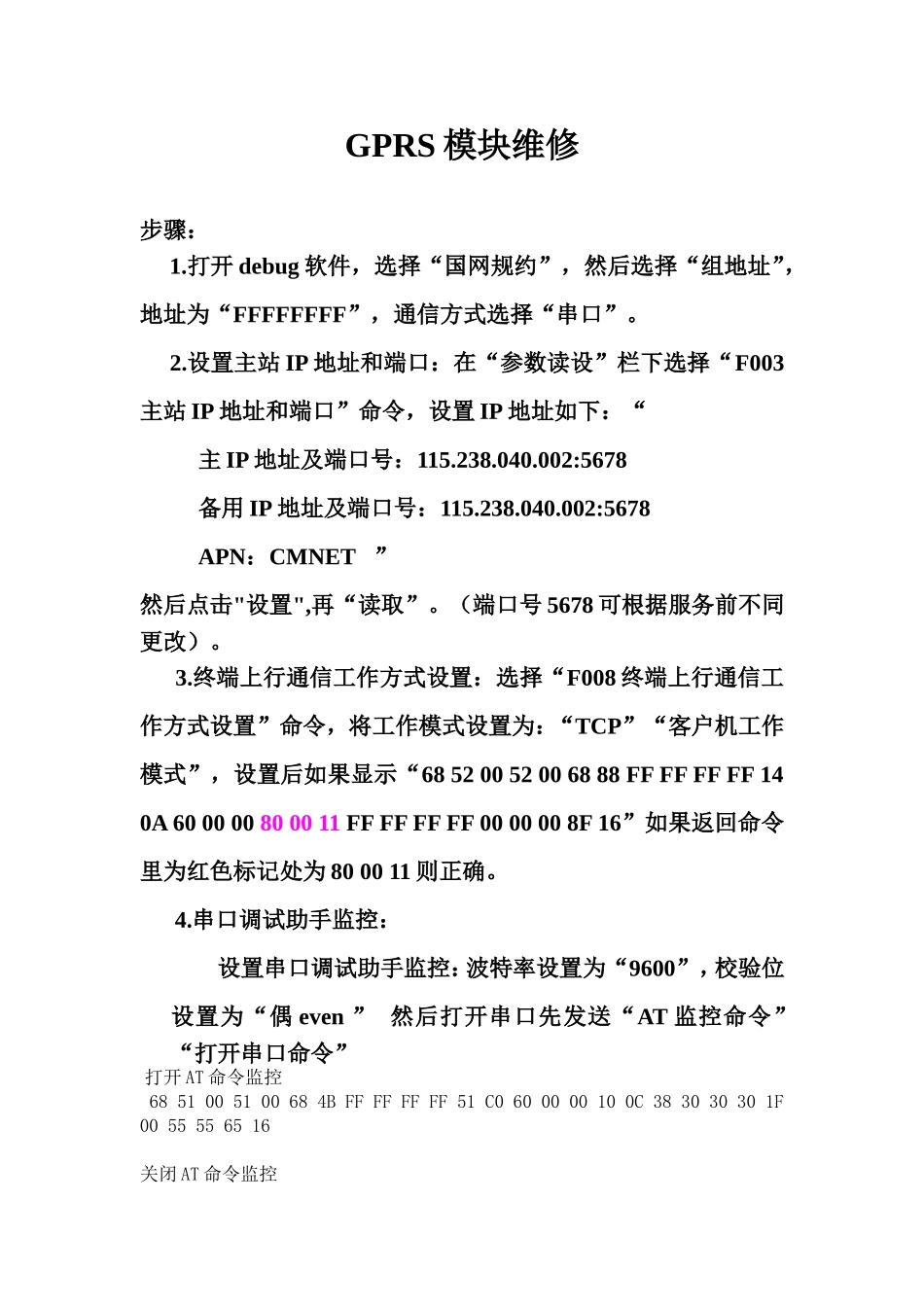

关于gprs模块维修_第1页
1/5

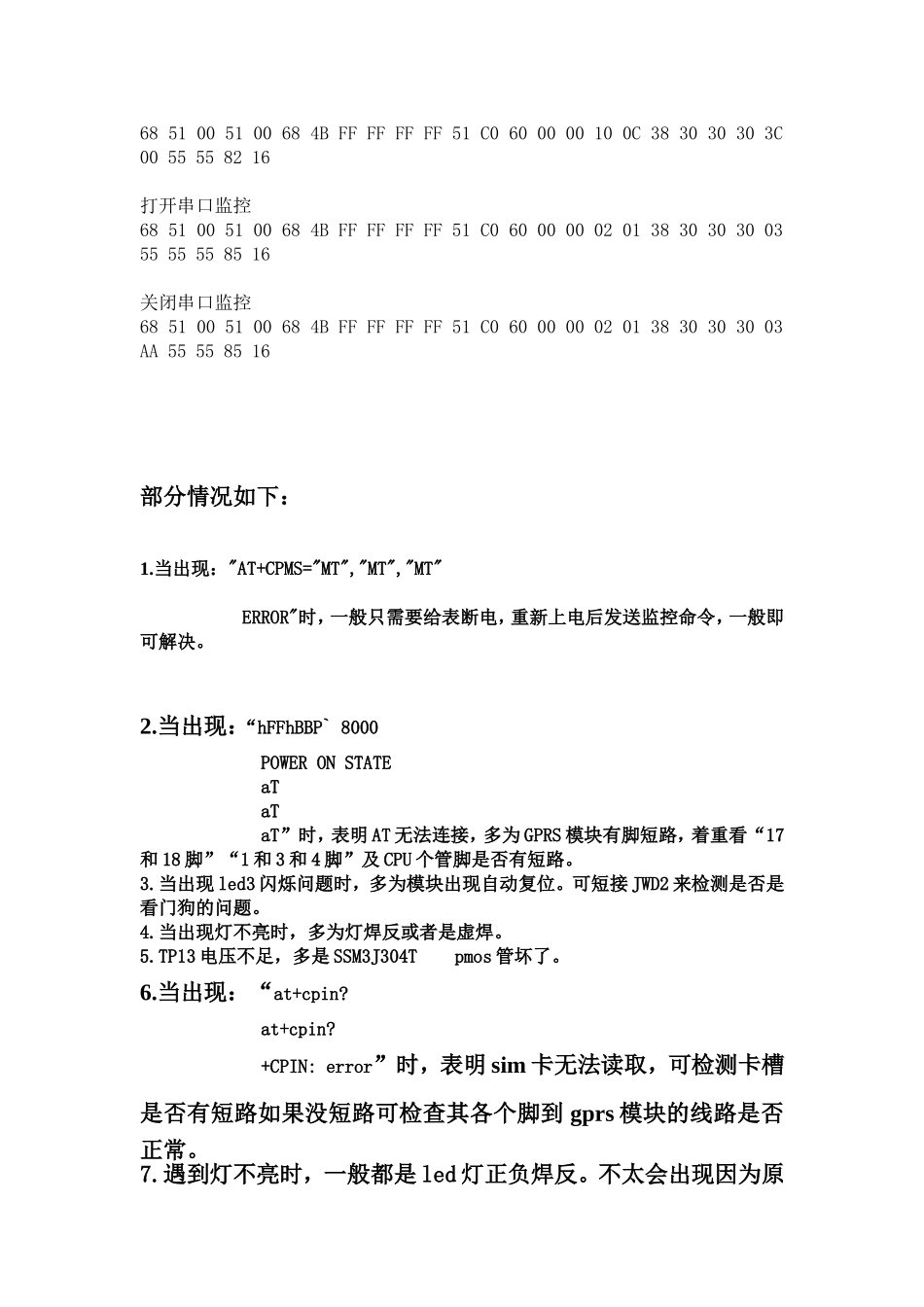

关于gprs模块维修_第2页
2/5
关于gprs模块维修_第3页
3/5
GPRS模块维修步骤:1.打开debug软件,选择“国网规约”,然后选择“组地址”,地址为“FFFFFFFF”,通信方式选择“串口”。2.设置主站IP地址和端口:在“参数读设”栏下选择“F003主站IP地址和端口”命令,设置IP地址如下:“主IP地址及端口号:115.238.040.002:5678备用IP地址及端口号:115.238.040.002:5678APN:CMNET”然后点击"设置",再“读取”。(端口号5678可根据服务前不同更改)。3.终端上行通信工作方式设置:选择“F008终端上行通信工作方式设置”命令,将工作模式设置为:“TCP”“客户机工作模式”,设置后如果显示“68520052006888FFFFFFFF140A600000800011FFFFFFFF0000008F16”如果返回命令里为红色标记处为800011则正确。4.串口调试助手监控:设置串口调试助手监控:波特率设置为“9600”,校验位设置为“偶even”然后打开串口先发送“AT监控命令”“打开串口命令”打开AT命令监控6851005100684BFFFFFFFF51C0600000100C383030301F0055556516关闭AT命令监控6851005100684BFFFFFFFF51C0600000100C383030303C0055558216打开串口监控6851005100684BFFFFFFFF51C0600000020138303030035555558516关闭串口监控6851005100684BFFFFFFFF51C060000002013830303003AA55558516部分情况如下:1.当出现:"AT+CPMS="MT","MT","MT"ERROR"时,一般只需要给表断电,重新上电后发送监控命令,一般即可解决。2.当出现:“hFFhBBP`8000POWERONSTATEaTaTaT”时,表明AT无法连接,多为GPRS模块有脚短路,着重看“17和18脚”“1和3和4脚”及CPU个管脚是否有短路。3.当出现led3闪烁问题时,多为模块出现自动复位。可短接JWD2来检测是否是看门狗的问题。4.当出现灯不亮时,多为灯焊反或者是虚焊。5.TP13电压不足,多是SSM3J304Tpmos管坏了。6.当出现:“at+cpin?at+cpin?+CPIN:error”时,表明sim卡无法读取,可检测卡槽是否有短路如果没短路可检查其各个脚到gprs模块的线路是否正常。7.遇到灯不亮时,一般都是led灯正负焊反。不太会出现因为原理问题导致灯不亮正常的串口监控数据如下显示:^SYSSTART................................监控开始hFFhDcP`8000}POWERONSTATE............................开启电源ATATOKAT+IPR=57600AT+IPR=57600OK........................................AT命令打开,OKat+cpin?at+cpin?+CPIN:READY.................................卡连接正常OKATATOKATE0ATE0OKAT+GMRREVISION01.301OKAT+CMGF=0OKAT^SGCONF=,8OKAT^SGCONF?^SGCONF:1520,8OKAT+CREG=1OKAT+CNMI=2,1,0,0,1OKAT+CPMS="MT","MT","MT"+CPMS:0,75,0,75,0,75OKAT+CSQ+CSQ:20,99........................................信号强度20,此时led2灯开始闪烁OKat+cgatt=1OKat^sics=0,contype,gprs0OKat^sics=0,apn,CMNETOKat^siss=0,conid,0OKat^siss=1,conid,0OKat^siss=0,alphabet,1OKat^siss=1,alphabet,1OKat^siss=0,srvtype,socketOKat^siss=0,address,socktcp://listener:5100OKat^siso=0OKat^sici=0^SICI:0,2,1,"10.145.94.154"OKat^siss=1,srvtype,socketOKat^siss=1,address,socktcp://115.238.040.002:05678OKat^siso=1OK^SISW:1,1h22hDcqAT^SISW=1,20^SISW:1,20,20OK^SISW:1,1^SISR:1,1AT^SISR=1,600^SISR:1,26hJJhDcµ`EOKhJJhDcµ`E
