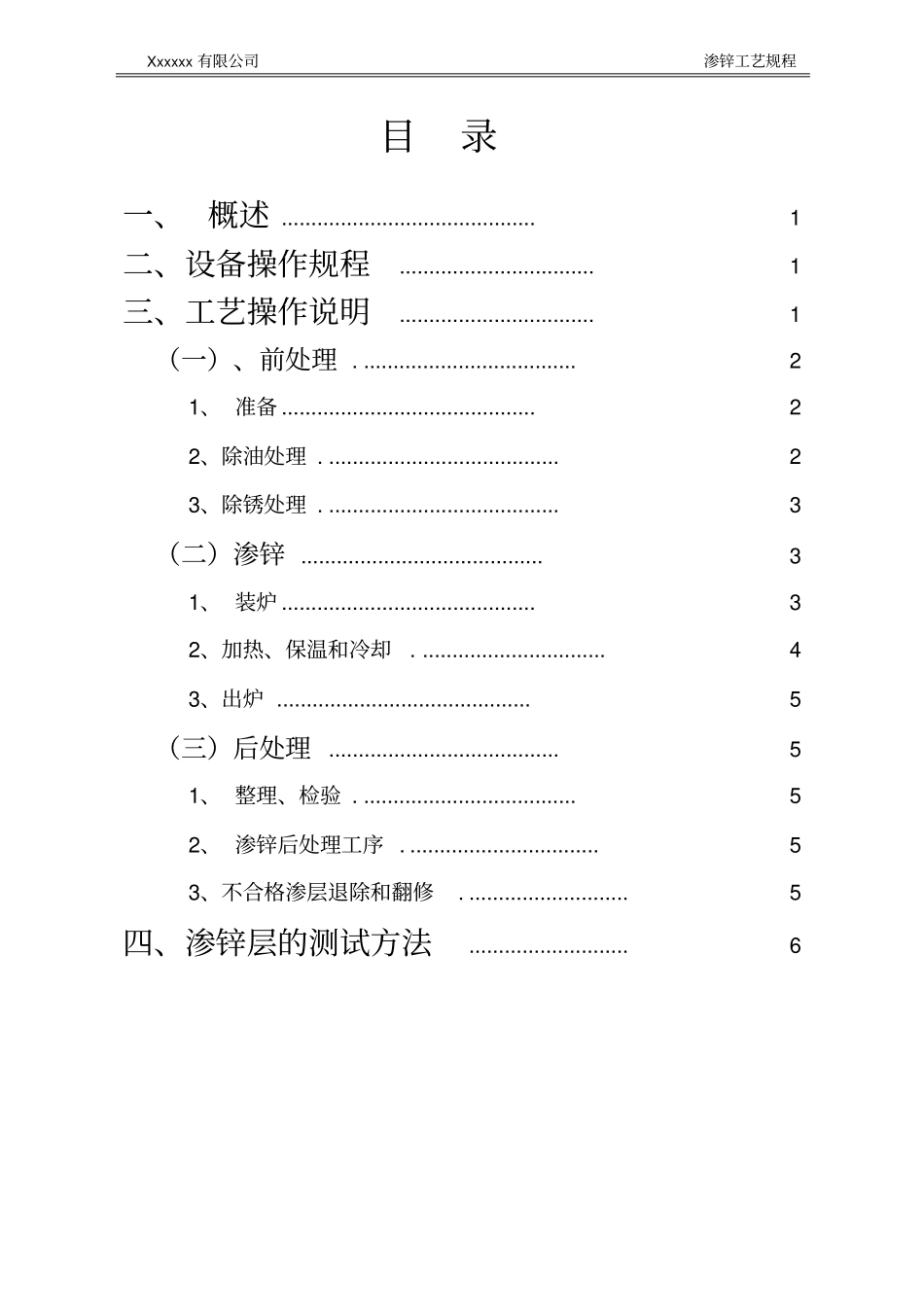

渗锌工艺规程编制：审核：批准：山东龙祥橡塑制品有限公司Xxxxxx 有限公司渗锌工艺规程目录一、 概述 ........................................... 1 二、设备操作规程................................. 1 三、工艺操作说明................................. 1 （一）、前处理 . .................................... 2 1、 准备 ........................................... 2 2、除油处理 . ....................................... 2 3、除锈处理 . ....................................... 3 （二）渗锌 ......................................... 3 1、 装炉 ........................................... 3 2、加热、保温和冷却. ............................... 4 3、出炉 ........................................... 5 （三）后处理....................................... 5 1、 整理、检验 . .................................... 5 2、 渗锌后处理工序 . ................................ 5 3、不合格渗层退除和翻修. ........................... 5 四、渗锌层的测试方法........................... 6Xxxxxx 有限公司渗锌工艺规程1 一、 概述1、 本规程适用于对渗锌件的渗锌处理。2、 本规程中涉及到的专用设备、仪表的使用操作，详见其使用说明书。若有冲突，以说明书为准。3、 本规程中未提及的安全操作要求，应参照相应设备的安全操作说明书执行。4、 设备的安装和调试参考《 SX25-11-B 渗锌炉使用说明书》二、设备操作规程1、把加热体与装料筒合拢，扣紧顶端跨接螺栓，用摇表测电源接线对地绝缘电阻，绝缘≥ 0.1 兆欧。2、初次装炉防粘接剂要烘干，加热300℃，时间 6~8 小时，锌粉增加15kg-45kg，大小不同工件分段装填。按工艺装入配制好并搅拌均匀的锌粉、防粘接剂、催渗剂后，再上封盖。首次渗工件，或换新炉料多加2-5 kg. 3、合上电源，仪表通电后，设定渗镀件工作温度，及超上限报警温度，经第一次调整仪表参数后，可锁定仪表，防止误操作。4、启动电机筒体运转，启动1 区、 2 区、3 区加热按钮。观察各区三相电流平衡状况，当三个温度均达到设定温度，开始计时，恒温180~240min后停止加热，拉开加热体，保持冷却运转。5、升温及恒温过程中，观察筒体上真空表指数在0±0.1Mpa 范围内，定时放气，保证筒体内部压力不大于0.05Mpa。6...
