渠道衬砌施工方案

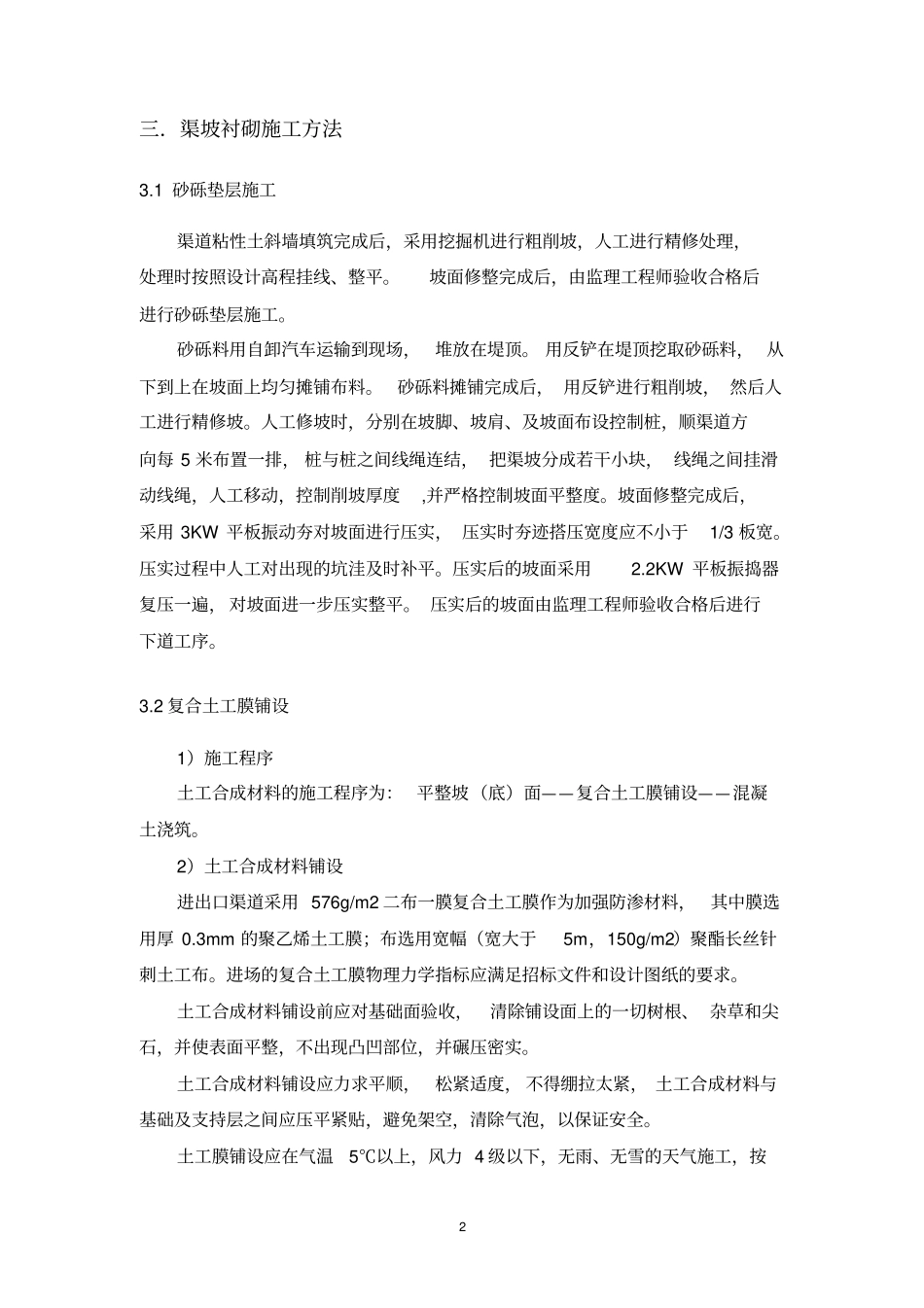

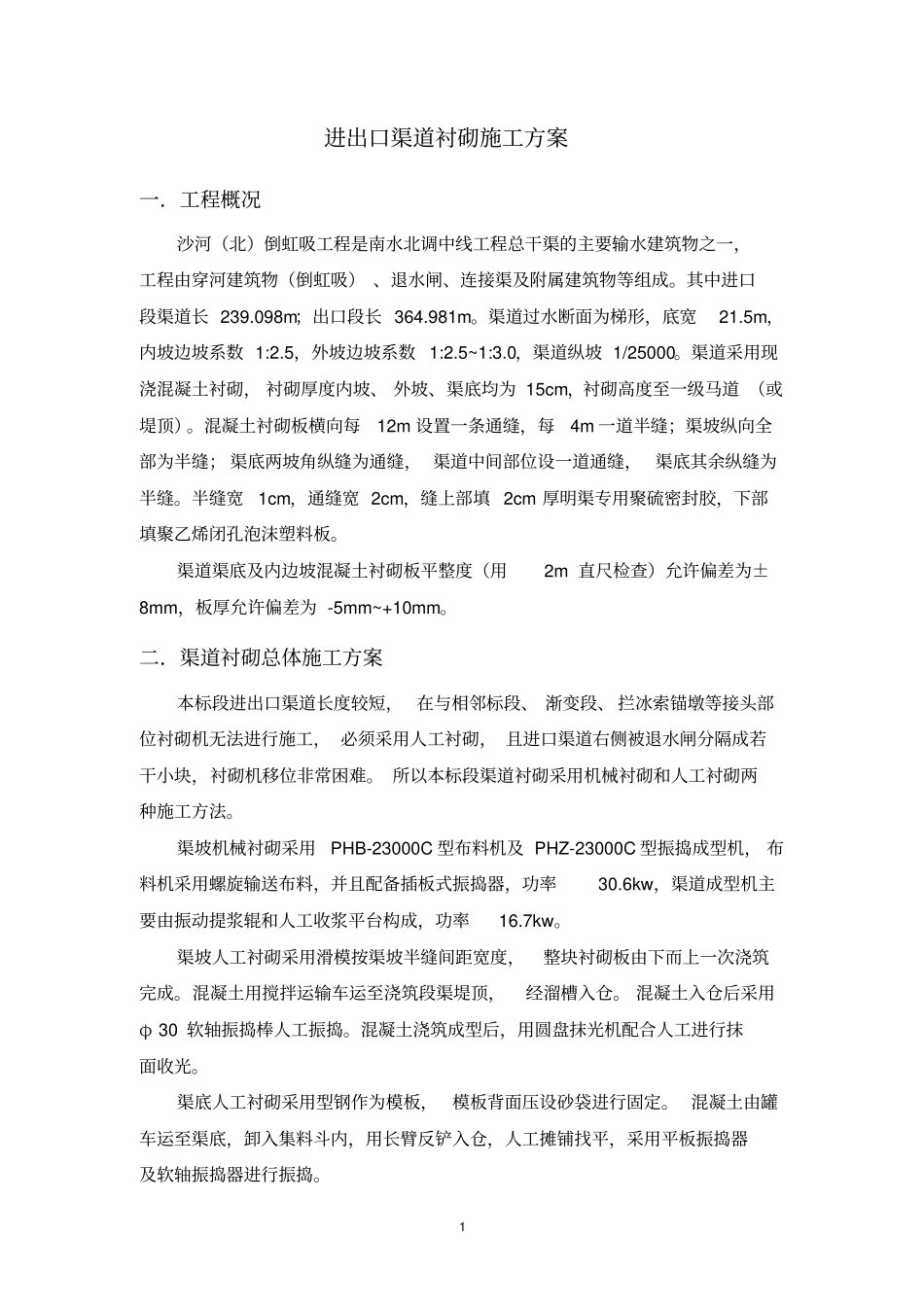

1 进出口渠道衬砌施工方案一．工程概况沙河（北）倒虹吸工程是南水北调中线工程总干渠的主要输水建筑物之一，工程由穿河建筑物（倒虹吸） 、退水闸、连接渠及附属建筑物等组成。其中进口段渠道长 239.098m；出口段长 364.981m。渠道过水断面为梯形，底宽21.5m，内坡边坡系数 1:2.5，外坡边坡系数 1:2.5~1:3.0，渠道纵坡 1/25000。渠道采用现浇混凝土衬砌， 衬砌厚度内坡、 外坡、渠底均为 15cm，衬砌高度至一级马道 （或堤顶）。混凝土衬砌板横向每12m 设置一条通缝，每4m 一道半缝；渠坡纵向全部为半缝； 渠底两坡角纵缝为通缝， 渠道中间部位设一道通缝， 渠底其余纵缝为半缝。半缝宽1cm，通缝宽 2cm，缝上部填 2cm 厚明渠专用聚硫密封胶，下部填聚乙烯闭孔泡沫塑料板。渠道渠底及内边坡混凝土衬砌板平整度（用2m 直尺检查）允许偏差为±8mm，板厚允许偏差为 -5mm~+10mm。二．渠道衬砌总体施工方案本标段进出口渠道长度较短， 在与相邻标段、 渐变段、 拦冰索锚墩等接头部位衬砌机无法进行施工， 必须采用人工衬砌， 且进口渠道右侧被退水闸分隔成若干小块，衬砌机移位非常困难。 所以本标段渠道衬砌采用机械衬砌和人工衬砌两种施工方法。渠坡机械衬砌采用PHB-23000C 型布料机及 PHZ-23000C 型振捣成型机， 布料机采用螺旋输送布料，并且配备插板式振捣器，功率30.6kw，渠道成型机主要由振动提浆辊和人工收浆平台构成，功率16.7kw。渠坡人工衬砌采用滑模按渠坡半缝间距宽度，整块衬砌板由下而上一次浇筑完成。混凝土用搅拌运输车运至浇筑段渠堤顶，经溜槽入仓。 混凝土入仓后采用φ 30 软轴振捣棒人工振捣。混凝土浇筑成型后，用圆盘抹光机配合人工进行抹面收光。渠底人工衬砌采用型钢作为模板，模板背面压设砂袋进行固定。 混凝土由罐车运至渠底，卸入集料斗内，用长臂反铲入仓，人工摊铺找平，采用平板振捣器及软轴振捣器进行振捣。2 三．渠坡衬砌施工方法3.1 砂砾垫层施工渠道粘性土斜墙填筑完成后，采用挖掘机进行粗削坡，人工进行精修处理，处理时按照设计高程挂线、整平。坡面修整完成后，由监理工程师验收合格后进行砂砾垫层施工。砂砾料用自卸汽车运输到现场，堆放在堤顶。 用反铲在堤顶挖取砂砾料， 从下到上在坡面上均匀摊铺布料。砂砾料摊铺完成后， 用反铲进行粗削坡， 然后人工进行精修坡。人工修坡时，分别在坡脚、坡肩、及坡面布设控制桩，顺渠道方向每 5 米布置一排， 桩与桩之间线...
