温升测试规范

温升测试规范_第1页
1/7
温升测试规范_第2页
2/7
温升测试规范_第3页
3/7

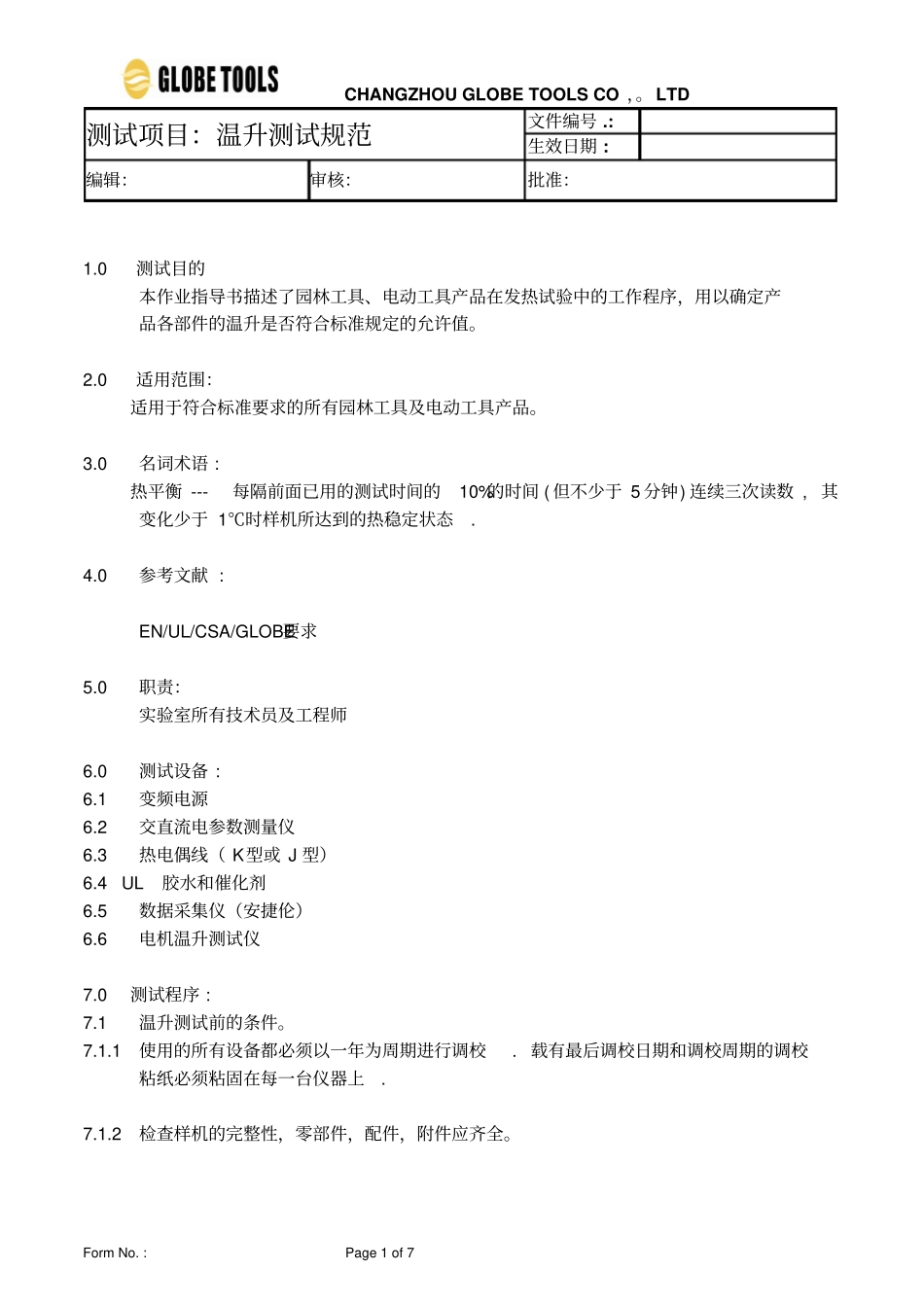

CHANGZHOU GLOBE TOOLS CO ,。 LTD 测试项目:温升测试规范文件编号 .: 生效日期 : 编辑:审核:批准:Form No. : Page 1 of 7 1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序,用以确定产品各部件的温升是否符合标准规定的允许值。2.0适用范围:适用于符合标准要求的所有园林工具及电动工具产品。3.0 名词术语 :热平衡 --- 每隔前面已用的测试时间的10%的时间 ( 但不少于 5 分钟) 连续三次读数 , 其变化少于 1℃时样机所达到的热稳定状态. 4.0 参考文献 : EN/UL/CSA/GLOBE要求5.0 职责:实验室所有技术员及工程师6.0 测试设备 : 6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线( K型或 J 型)6.4 UL胶水和催化剂6.5 数据采集仪(安捷伦)6.6 电机温升测试仪7.0 测试程序 : 7.1 温升测试前的条件。7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上. 7.1.2 检查样机的完整性,零部件,配件,附件应齐全。CHANGZHOU GLOBE TOOLS CO ,。 LTD 测试项目:温升测试规范文件编号 .: 生效日期 : 编辑:审核:批准:Form No. : Page 2 of 7 7.1.3准备具有代表性的样机在温度23℃±2℃,湿度 50﹪RH— 90﹪RH之内的环境温度下放置 10H,至样机表面温度达到与室温平衡进行测试。7.2 温升测试前的准备。7.2.1 根据标准中对被测产品测试点位置的要求,把热电偶牢固粘接在被测产品各测量点部位的表面(除非标准另有规定选用其它热电偶外),并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。 a、热电偶线: J 型或 K型 长度约 1mm— 2mm,探头为碰焊,材料为铁– 铜镍合金( J型),铬 - 硅,镍合金( K型) b、胶水,崔化剂(质量需保证,需有证可或能满足要求) c、对于工具类的产品通常需要布点的位置有:电机绕组,炭刷,轴承(需要钻孔) ,电机外壳,开关,内部导线,把握手柄,电阻,电容, PCB,IC,外壳(出风口处)等。 d、焊点:把探头紧贴在被测位置的比较恰当的点,打上一点胶水(胶水不宜过多,能粘住即可) e、热电偶走线:尽可能把机器内部的电线整齐,用高温胶带捆住,走边槽或电线槽 f、热电偶出线:不得从进出风口或其它不安全处引出(尽可能走槽,没槽从外壳边挖一小孔出线) g、连接数据采集仪,检测各热电偶的状态是否正...
