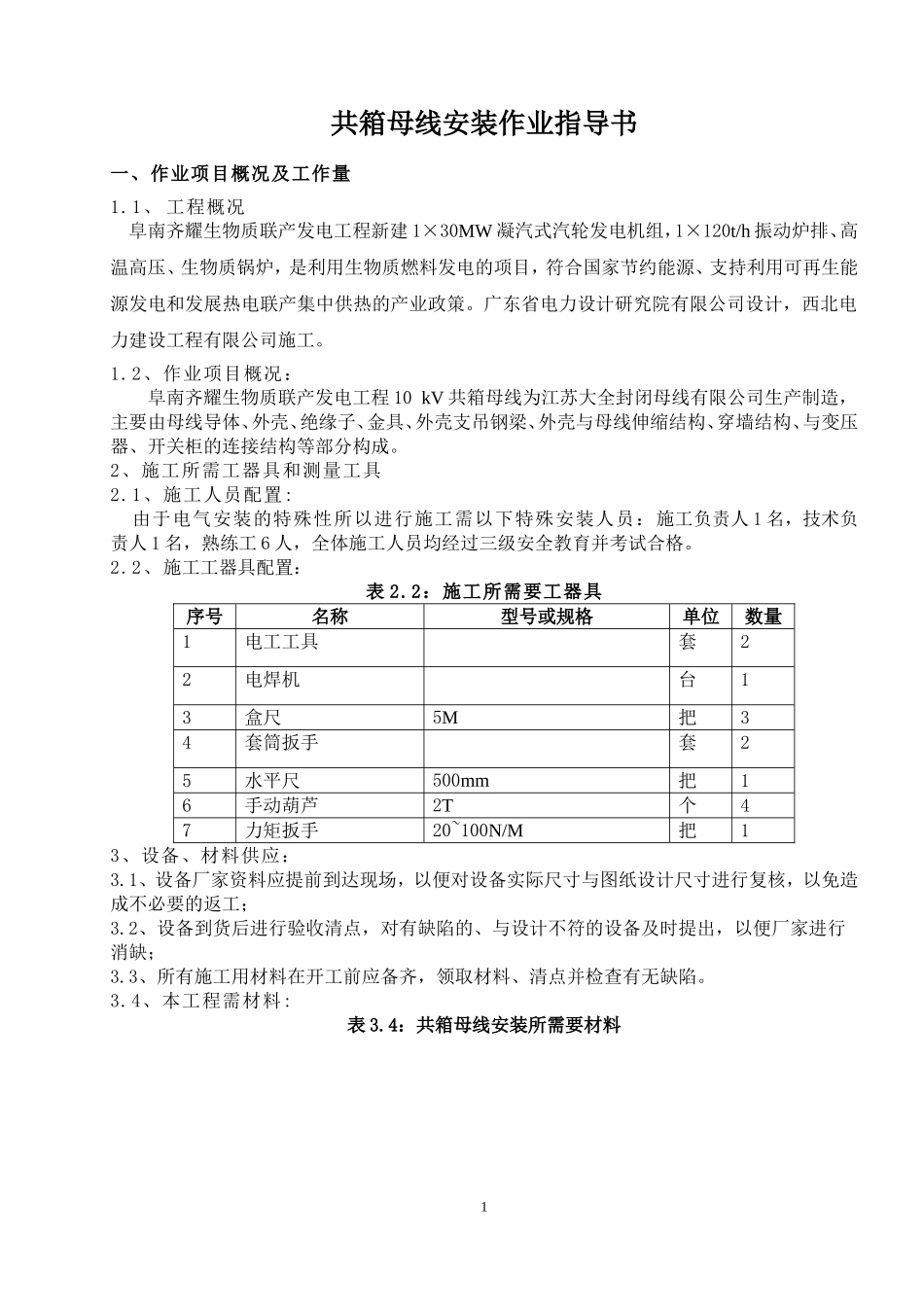

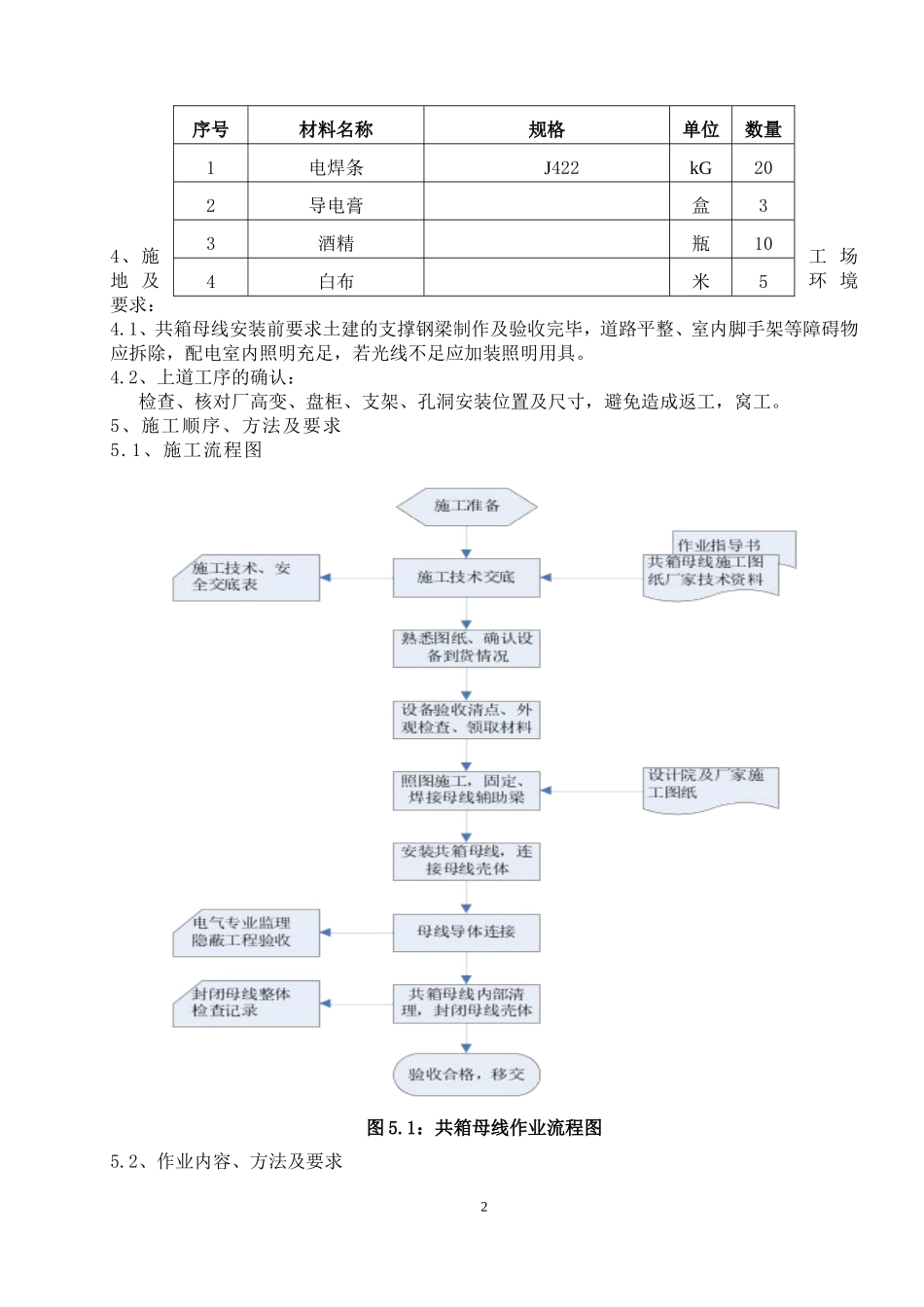

共箱母线安装作业指导书一、作业项目概况及工作量1.1、工程概况阜南齐耀生物质联产发电工程新建1×30MW凝汽式汽轮发电机组，1×120t/h振动炉排、高温高压、生物质锅炉，是利用生物质燃料发电的项目，符合国家节约能源、支持利用可再生能源发电和发展热电联产集中供热的产业政策。广东省电力设计研究院有限公司设计，西北电力建设工程有限公司施工。1.2、作业项目概况：阜南齐耀生物质联产发电工程10kV共箱母线为江苏大全封闭母线有限公司生产制造，主要由母线导体、外壳、绝缘子、金具、外壳支吊钢梁、外壳与母线伸缩结构、穿墙结构、与变压器、开关柜的连接结构等部分构成。2、施工所需工器具和测量工具2.1、施工人员配置:由于电气安装的特殊性所以进行施工需以下特殊安装人员：施工负责人1名，技术负责人1名，熟练工6人，全体施工人员均经过三级安全教育并考试合格。2.2、施工工器具配置：表2.2：施工所需要工器具序号名称型号或规格单位数量1电工工具套22电焊机台13盒尺5M把34套筒扳手套25水平尺500mm把16手动葫芦2T个47力矩扳手20~100N/M把13、设备、材料供应：3.1、设备厂家资料应提前到达现场，以便对设备实际尺寸与图纸设计尺寸进行复核，以免造成不必要的返工；3.2、设备到货后进行验收清点，对有缺陷的、与设计不符的设备及时提出，以便厂家进行消缺；3.3、所有施工用材料在开工前应备齐，领取材料、清点并检查有无缺陷。3.4、本工程需材料:表3.4：共箱母线安装所需要材料14、施工场地及环境要求：4.1、共箱母线安装前要求土建的支撑钢梁制作及验收完毕，道路平整、室内脚手架等障碍物应拆除，配电室内照明充足，若光线不足应加装照明用具。4.2、上道工序的确认：检查、核对厂高变、盘柜、支架、孔洞安装位置及尺寸，避免造成返工，窝工。5、施工顺序、方法及要求5.1、施工流程图图5.1：共箱母线作业流程图5.2、作业内容、方法及要求2序号材料名称规格单位数量1电焊条J422kG202导电膏盒33酒精瓶104白布米55.2.1、设备的开箱、倒运：(1)设备开箱验收时EPC、监理、业主、生产厂家及施工人员五方鉴证开箱；(2)开箱时严禁将撬棍伸入木箱内乱撬，以免损伤共箱封闭母线外壳；(3)开箱时应按设计图纸核对共箱母线的数量、型号规格、尺寸是否符合设计要求，检查外观是否合格，产品的技术文件、合格证等应齐全，并做好记录，收存好合格证的原件和制造厂的图纸及有关资料；(4)共箱封闭母线外壳应完整，无裂纹、变形现象；(5)直线段母线导体不应有明显弯曲，热缩套表面不应有磕碰、划痕，母线外观应无机械损伤、裂纹、变形；(6)共箱封闭母线绝缘支持隔板应光洁、完整、无损伤，底座连接应紧固；(7)开箱拆下的包装物应集中堆放，及时处理，以防钉子扎脚。开箱后做好防二次污染的工作，并应存放在室内等干燥场所；(8)倒运共箱母线应在天气较好时进行，最好用起重机械装卸。吊车、铲车、运输车量齐全，沿途道路畅通；共箱母线吊装时不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉，外壳上不得进行其他作业；(9)起吊共箱母线时，应轻起轻落，且应有专门培训过的起重工或专业人员指挥吊车，严禁非专业人员指挥；(10)运输时应用绳子将共箱母线绑牢，并不准再装其他货物，防止滚动、滑动、互相撞击损伤母线壳体；(11)在倒运设备过程中，避免挤伤、压伤、确保人身安全；(a)共箱母线安装时应首先根据图纸核对安装尺寸，确定支持基础的安装位置及标高要求(b)共箱封闭母线的安装：ⅰ.安装之前，核对相关土建的钢梁的位置和尺寸，严格按照厂家资料对箱体的编号进行安装，安装时注意个分段母线的顺序及方向，避免摆放错误。ⅱ.共箱封闭母线安装过程中，吊装、搬运时应注意保护，避免磕碰、划伤，损坏产品，尤其要注意保证母线的绝缘热缩套不受损伤；ⅲ.使用电、火焊时应有防护措施，防止焊接时焊渣、弧光烧伤母线壳体及内部导体的绝缘层；共箱母线倒运到位置后，起吊前用2500V摇表对母线的绝缘进行测量，合格后方可起吊安装。ⅳ.共箱母线基础和吊持机构安装时要依据图纸所标示的标高和具体尺寸进行安装；安装前应对图纸上所标注的#1厂高工作变、起/备变及XXKV配电室内高压柜连接处的安...
