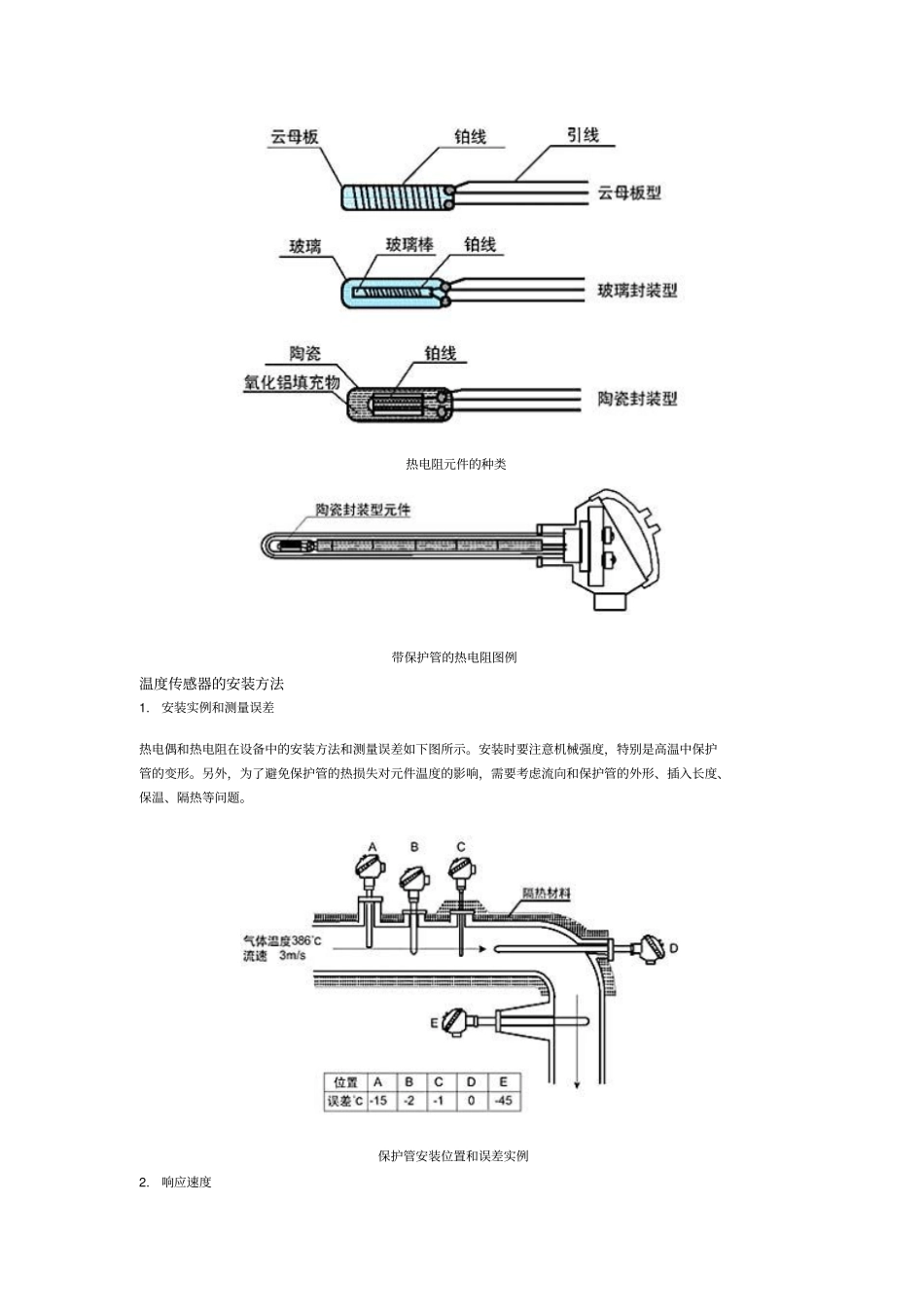

热电偶的结构热电偶前端接合的形状有3 种类型，如图2.5 所示。可根据热电偶的类型、线径、使用温度，通过气焊、对焊、电阻焊、电弧焊、银焊等方法进行接合。在工业应用中为了便于安装及延长热电偶的使用寿命，通常使用外加套管的方式。套管一般分为保护管型和铠装型。1.带保护管的热电偶是将热电偶的芯线以及绝缘管插入保护管使用的热电偶。保护管在防止芯线氧化、腐蚀的同时，还可以保持热电偶的机械强度。保护管有多种类型，常用的如下表所示。材质常用温度℃最高使用温度℃概要金属保护管SUS304 850 950 适用于高温、酸性、碱性环境，不适用于氧化性、还原性气体环境SUS316 850 950 比 SUS304在高温中的耐蚀性好SUS301S 1000 1100 Ni 、Cr 的含量高，耐热性强SandviRP4 1050 1200 27Cr钢，适用于高温环境，不适用于氧化性、还原性气体Kanthal A-1 1100 1350 Cr24% 、A15.5%的耐热钢、在高温中机械强度高镍铬合金1100 1250 Ni80%、Cr20%、适用于氧化环境，不适用于硫化、还原性气体环境非金属保护管石英管 QT 1000 1050 抗热冲击性强，但机械强度低陶瓷管 PT2 1400 1450 氧化铝质，气密性优高铝管 PT1 1500 1550 同上，抗热冲击性弱刚玉管 PT0 1600 1750 高纯度铝管，抗热冲击性最弱碳化硅管SiC 1250 1550 1350 1600 抗热冲击性强，但气密性差在双保护管的外管上使用氮化硅管Si 3N41400 1600 与碳化硅管大致相同，适用于熔融铝2.铠装型热电偶铠装热电偶的测量原理与带保护管的热电偶相同。它使用纤细的金属管(称为套管 )作为上图中绝缘管( 陶瓷 )的替代品，并使用氧化镁(MgO) 等粉末作为绝缘材料。由于其外径较细且容易弯曲，所以最适合用来测量物体背面与狭小空隙等处的温度。此外，与带保护管的热电偶相比，其反应速度更为灵敏。铠装热电偶的套管外径范围较广，可以拉长加工为8.0mmф到 0.5mmф的各种尺寸。芯线拉伸得越细，常用温度上限越低。如 K 型热电偶，套管外径0.5mmф的常用温度上限是600 ℃， 8.0mmф的是 1050 ℃。热电阻的结构如下图所示，热电阻的元件形状有3 种，目前陶瓷封装型占主导地位。陶瓷封装型用于带保护管的热电阻以及铠装热电阻。陶瓷与玻璃封装型的铂线裸线直径为几十微米左右，云母板型的约为0.05mm。引线则使用比元件线粗很多的铂合金线。热电阻元件的种类带保护管的热电阻图例温度传感器的安装方法1. 安装实例和测量误差热电偶和热电阻在设备中的安...
