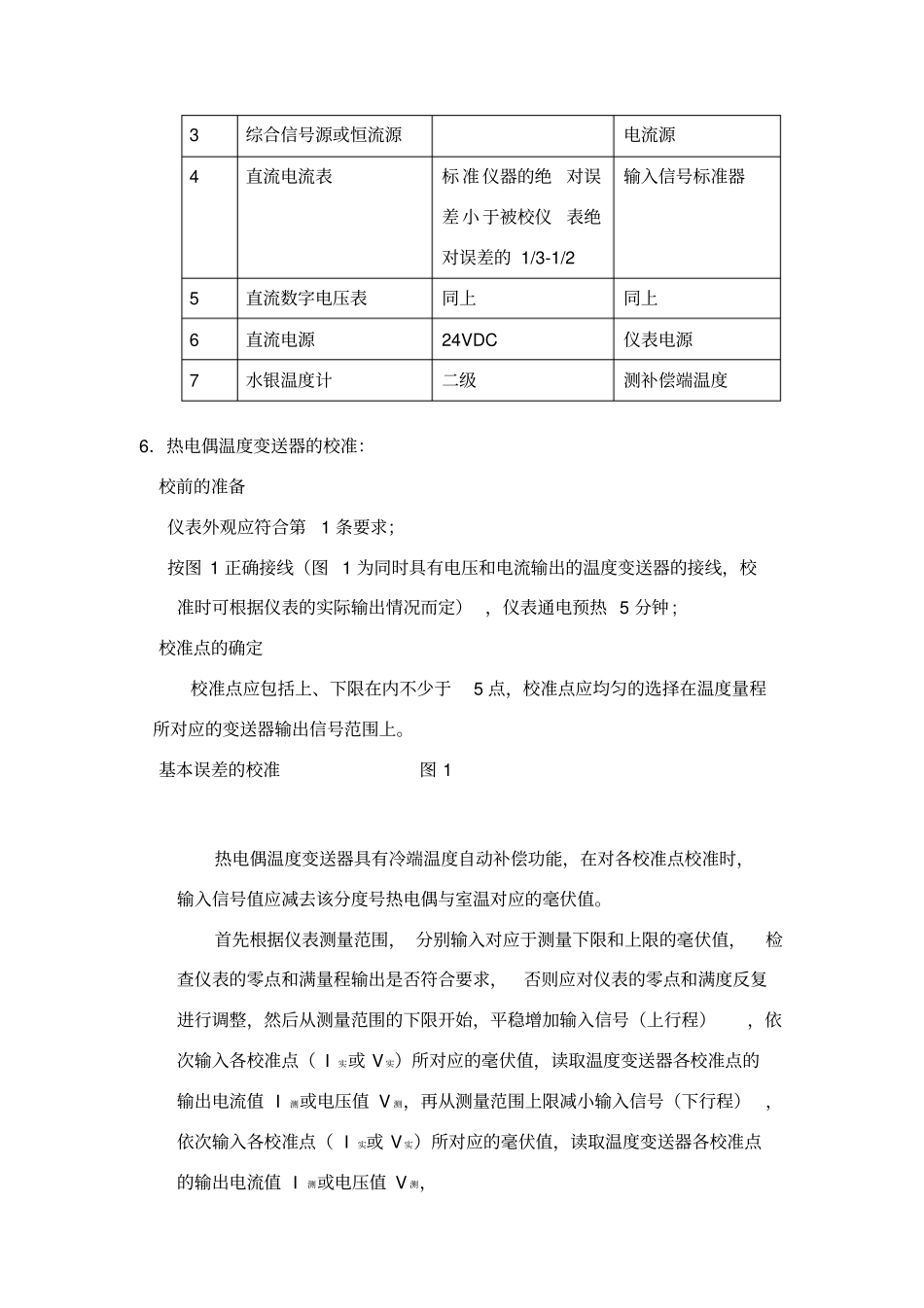

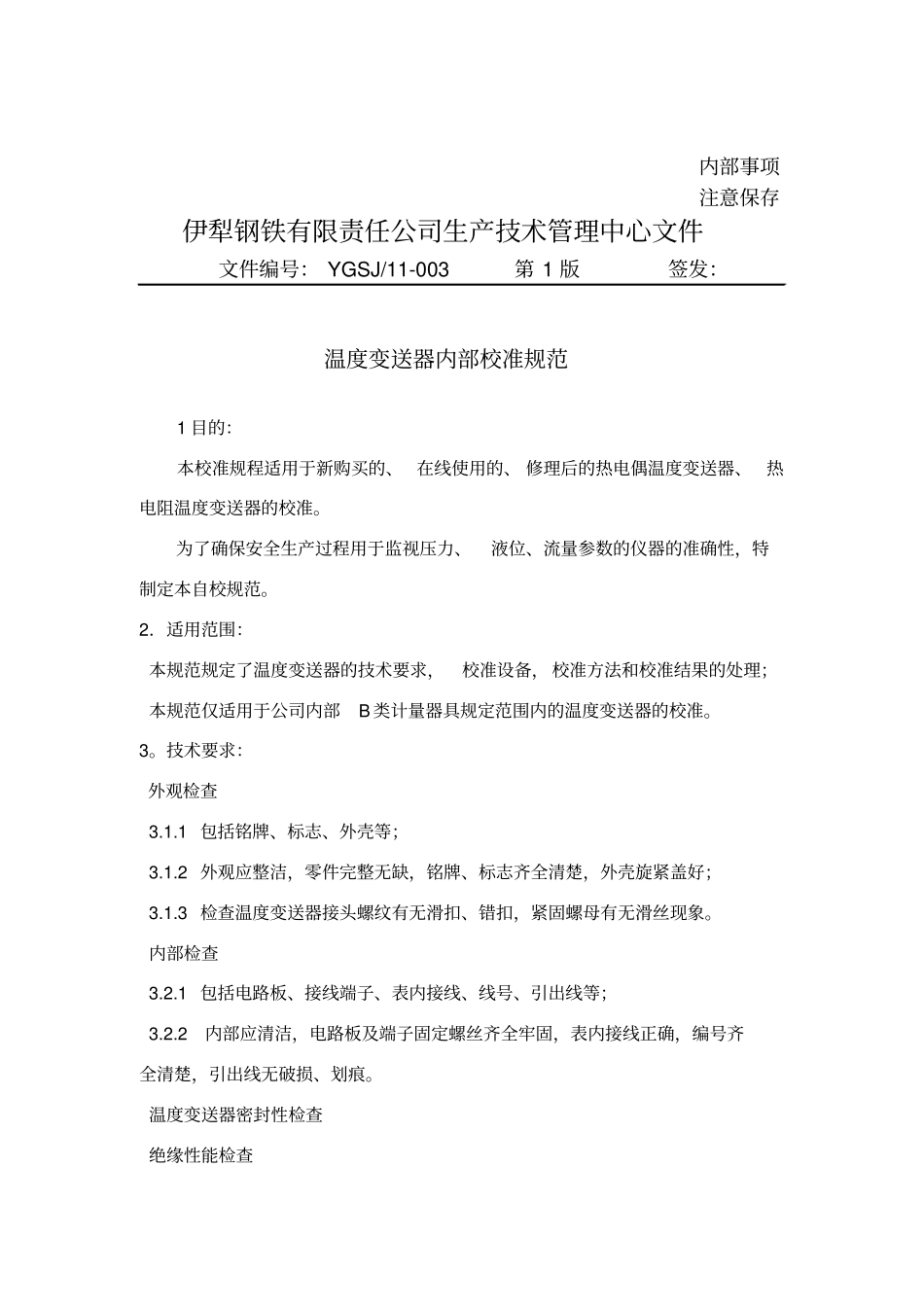

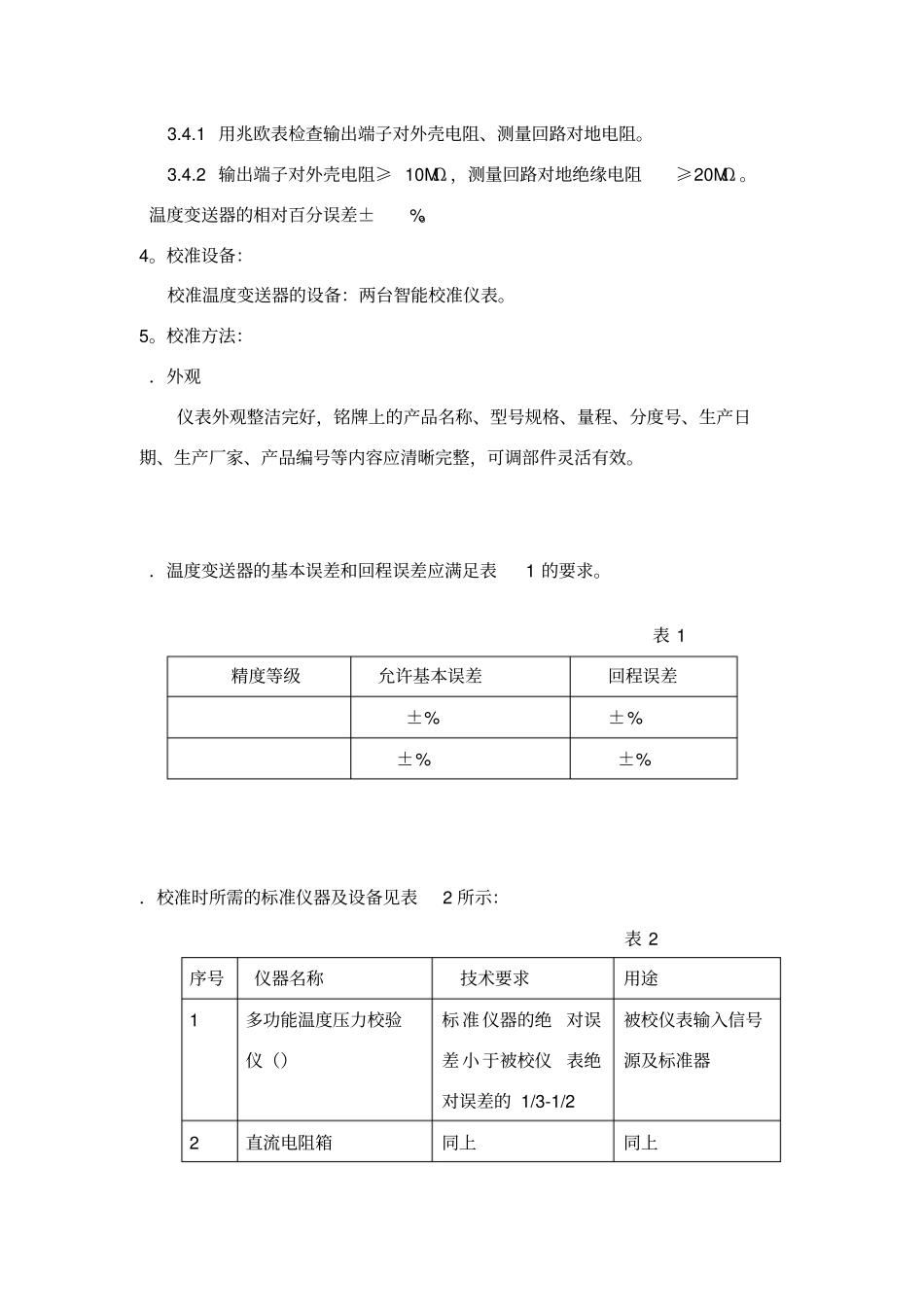

内部事项注意保存伊犁钢铁有限责任公司生产技术管理中心文件文件编号: YGSJ/11-003 第 1 版签发:温度变送器内部校准规范1 目的:本校准规程适用于新购买的、 在线使用的、 修理后的热电偶温度变送器、热电阻温度变送器的校准。为了确保安全生产过程用于监视压力、液位、流量参数的仪器的准确性,特制定本自校规范。2.适用范围:本规范规定了温度变送器的技术要求,校准设备, 校准方法和校准结果的处理;本规范仅适用于公司内部B 类计量器具规定范围内的温度变送器的校准。3。技术要求:外观检查3.1.1 包括铭牌、标志、外壳等;3.1.2 外观应整洁,零件完整无缺,铭牌、标志齐全清楚,外壳旋紧盖好;3.1.3 检查温度变送器接头螺纹有无滑扣、错扣,紧固螺母有无滑丝现象。内部检查3.2.1 包括电路板、接线端子、表内接线、线号、引出线等;3.2.2内部应清洁,电路板及端子固定螺丝齐全牢固,表内接线正确,编号齐全清楚,引出线无破损、划痕。温度变送器密封性检查绝缘性能检查3.4.1 用兆欧表检查输出端子对外壳电阻、测量回路对地电阻。3.4.2 输出端子对外壳电阻≥ 10MΩ ,测量回路对地绝缘电阻≥20MΩ 。温度变送器的相对百分误差±%。4。校准设备:校准温度变送器的设备:两台智能校准仪表。5。校准方法:.外观仪表外观整洁完好,铭牌上的产品名称、型号规格、量程、分度号、生产日期、生产厂家、产品编号等内容应清晰完整,可调部件灵活有效。.温度变送器的基本误差和回程误差应满足表1 的要求。表 1精度等级允许基本误差回程误差±%±%±%±%.校准时所需的标准仪器及设备见表2 所示:表 2序号仪器名称技术要求用途1多功能温度压力校验仪()标 准 仪器的绝对误差 小 于被校仪表绝对误差的 1/3-1/2被校仪表输入信号源及标准器2直流电阻箱同上同上3综合信号源或恒流源电流源4直流电流表标 准 仪器的绝对误差 小 于被校仪表绝对误差的 1/3-1/2输入信号标准器5直流数字电压表同上同上6直流电源24VDC仪表电源7水银温度计二级测补偿端温度6.热电偶温度变送器的校准:校前的准备仪表外观应符合第1 条要求;按图 1 正确接线(图 1 为同时具有电压和电流输出的温度变送器的接线,校准时可根据仪表的实际输出情况而定) ,仪表通电预热 5 分钟 ;校准点的确定校准点应包括上、下限在内不少于5 点,校准点应均匀的选择在温度量程所对应的变送器输出信号范围上。基本误差的校准图 1热电偶温度变送器具有冷...
