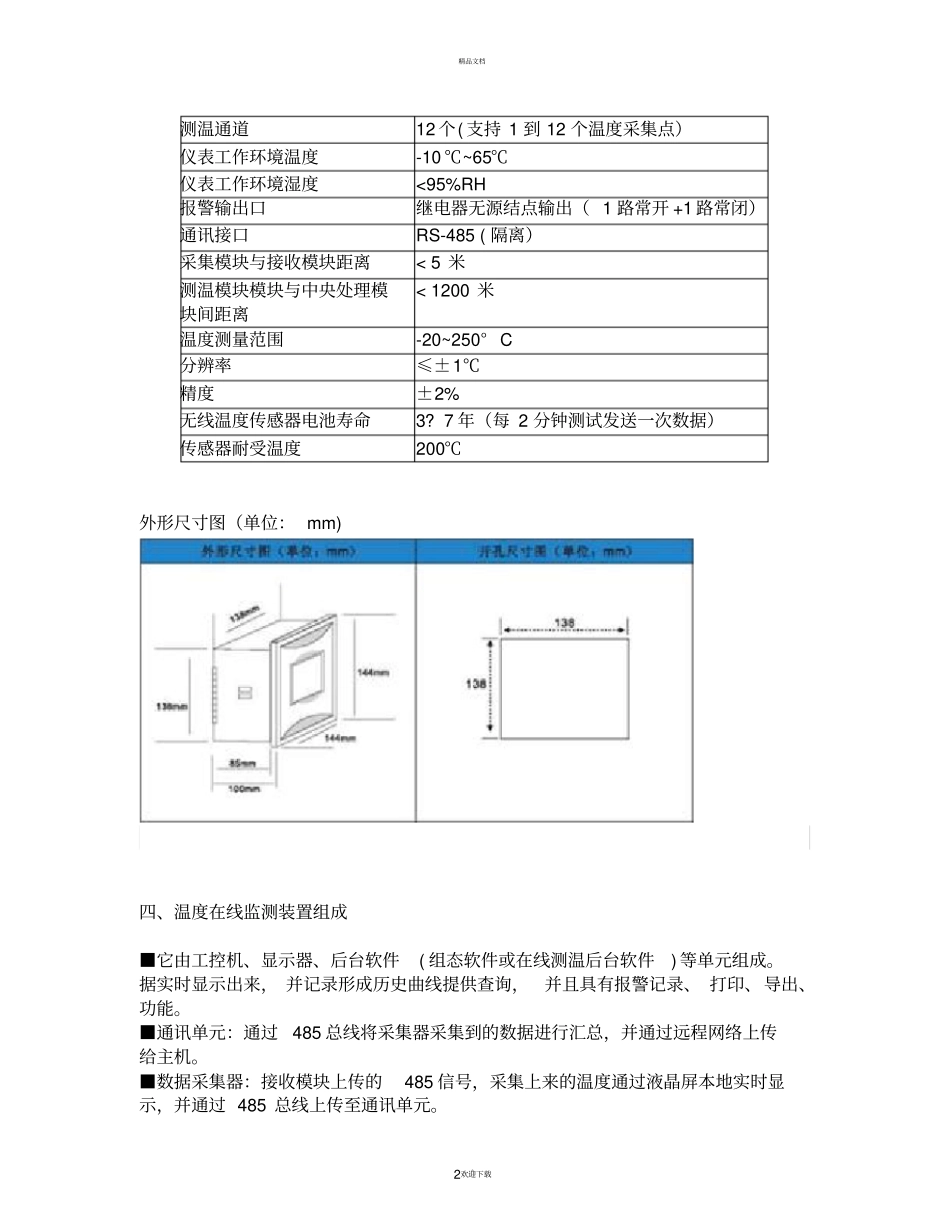

精品文档。1欢迎下载温度在线监测装置一、概述DYW2000系列温度在线监测装置是我公司借鉴国内外同类温度在线监测装置为保证电力电 器良好的运行环境， 针对电气设备接点部位由于材料老化、接触不良、 电流过载等因素引起的温升过高的故障隐患, 自行研制开发的能够及时监测到电气接点温度的在线监测装置。该温度在线监测装置采用低功耗设计、无线测温等技术， 具有隔离彻底、 安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度测量问题。该温度在线监测装置主要应用于高压开关柜触头及接点、刀闸开关、高压电 缆中间头、干式变压器、低压大电流柜等设备的温度监测, 保障自动化作业的高效、安全运行。二、特性温度在线监测装置采用无线射频通讯技术，实现高压被测端与显示仪表的隔离传输，无线信号传输能突破开关柜内金属的屏蔽。一机能监测多达 12 个柜内温升点（也可根据客户需求量身定做），实现超温报警、自动排风、低温或感湿加热等功能。温度在线监测装置采用的军工级元器件能在高温环境下工作，适合在高温满负荷环境状态下稳定运行。传感器及无线收发组件有多种灵巧、可靠的安装套件，适合各种圆触头、扁触头；母排的安装工艺特别是手车式断路器、隔离刀、闸刀等，只需拉出手车就可以完成安装，对于老设备改造也十分简单方便，不会降低开关柜原有的绝缘性能。温度在线监测装置中的数据采集器在现场实行数据处理和通讯管理，连接上位机或RS485 接口，可记录长期的运行历史数据，可上以太网传输至监控中心，无需人工现场抄表记录。温度在线监测装置产生的无线信号采用开放的频段，微功率发射符合国家无线电管理规定，对其他设备不产生干扰。温度在线监测装置电磁兼容(EMC)特性好，抗干扰适应能力强， 适合于 830A-85000A的各种型号的断路器、隔离开关、闸刀等高压设备的安装应用。三、技术指标产品名称温度在线监测装置品牌名称代越电子型号DYW2000 供电电源AC/DC85-265V 精品文档。2欢迎下载测温通道12 个( 支持 1 到 12 个温度采集点）仪表工作环境温度-10 ℃~65℃仪表工作环境湿度<95%RH 报警输出口继电器无源结点输出（ 1 路常开 +1 路常闭）通讯接口RS-485 ( 隔离）采集模块与接收模块距离< 5 米测温模块模块与中央处理模块间距离< 1200 米温度测量范围-20~250° C 分辨率≤±1℃精度±2% 无线温度传感器电池寿命3? 7 年（每 2 分钟测试发送一次数据）传感器耐受温度200℃...
