游标卡尺示值误差测量结果不确定度周汇总

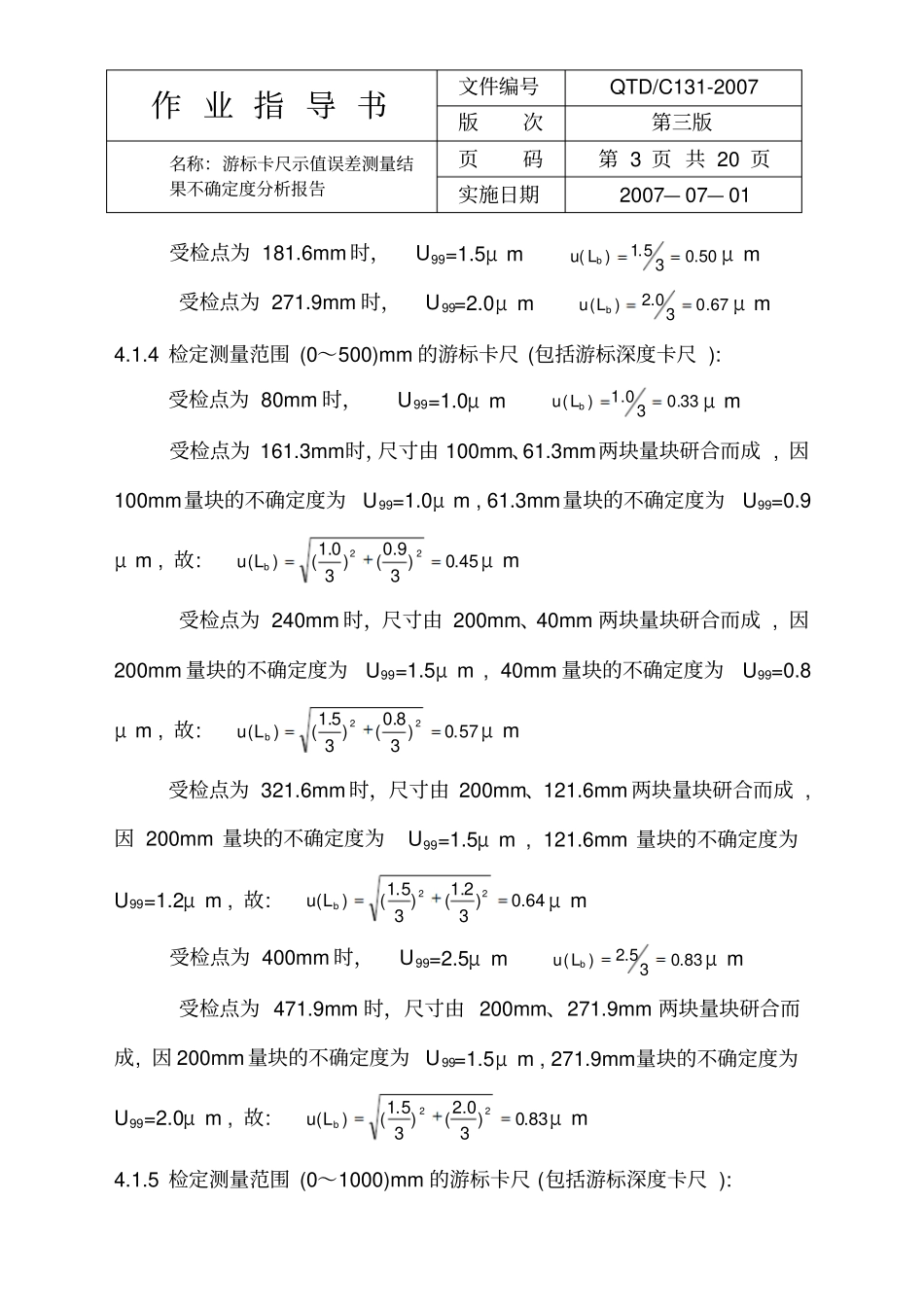

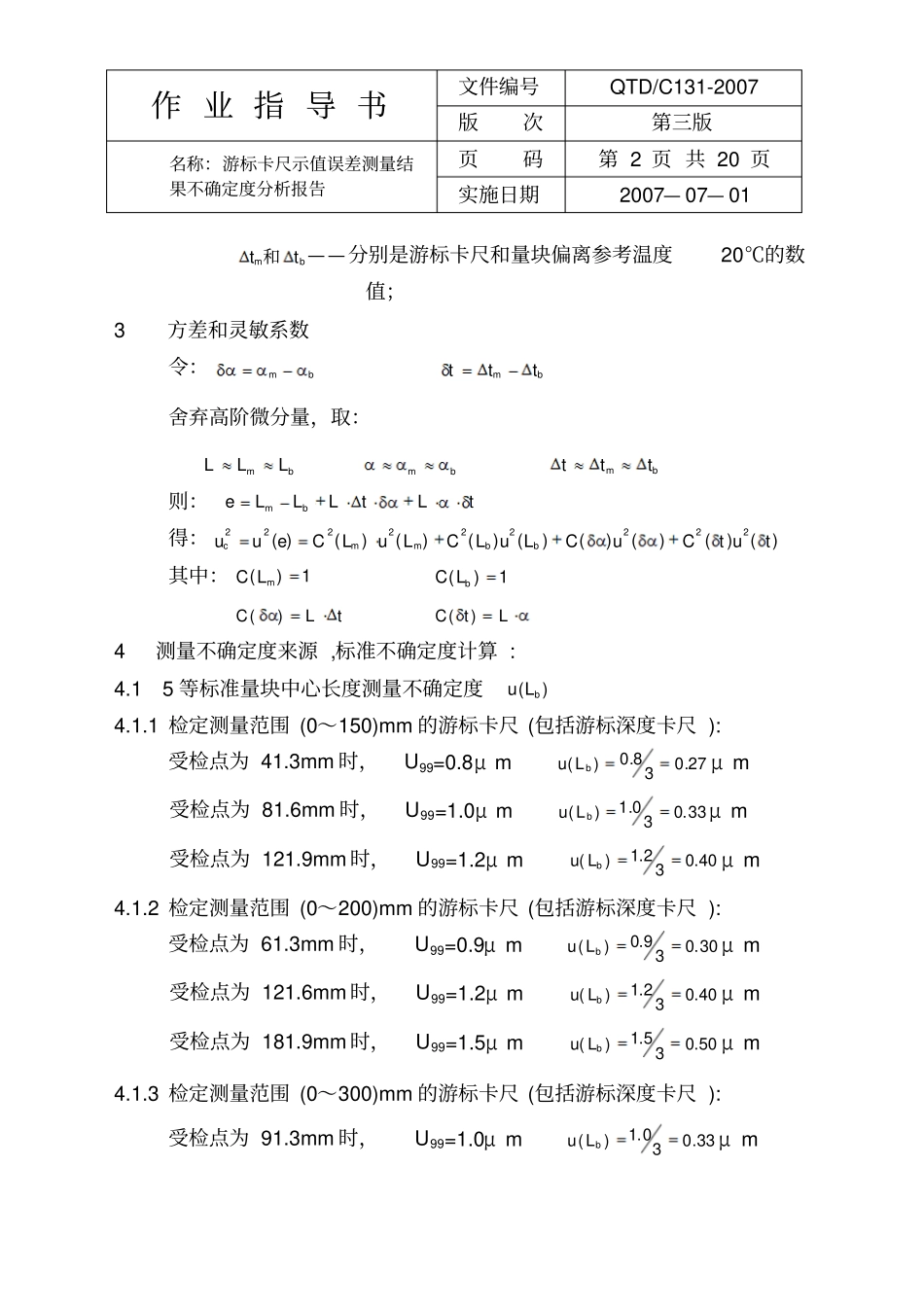

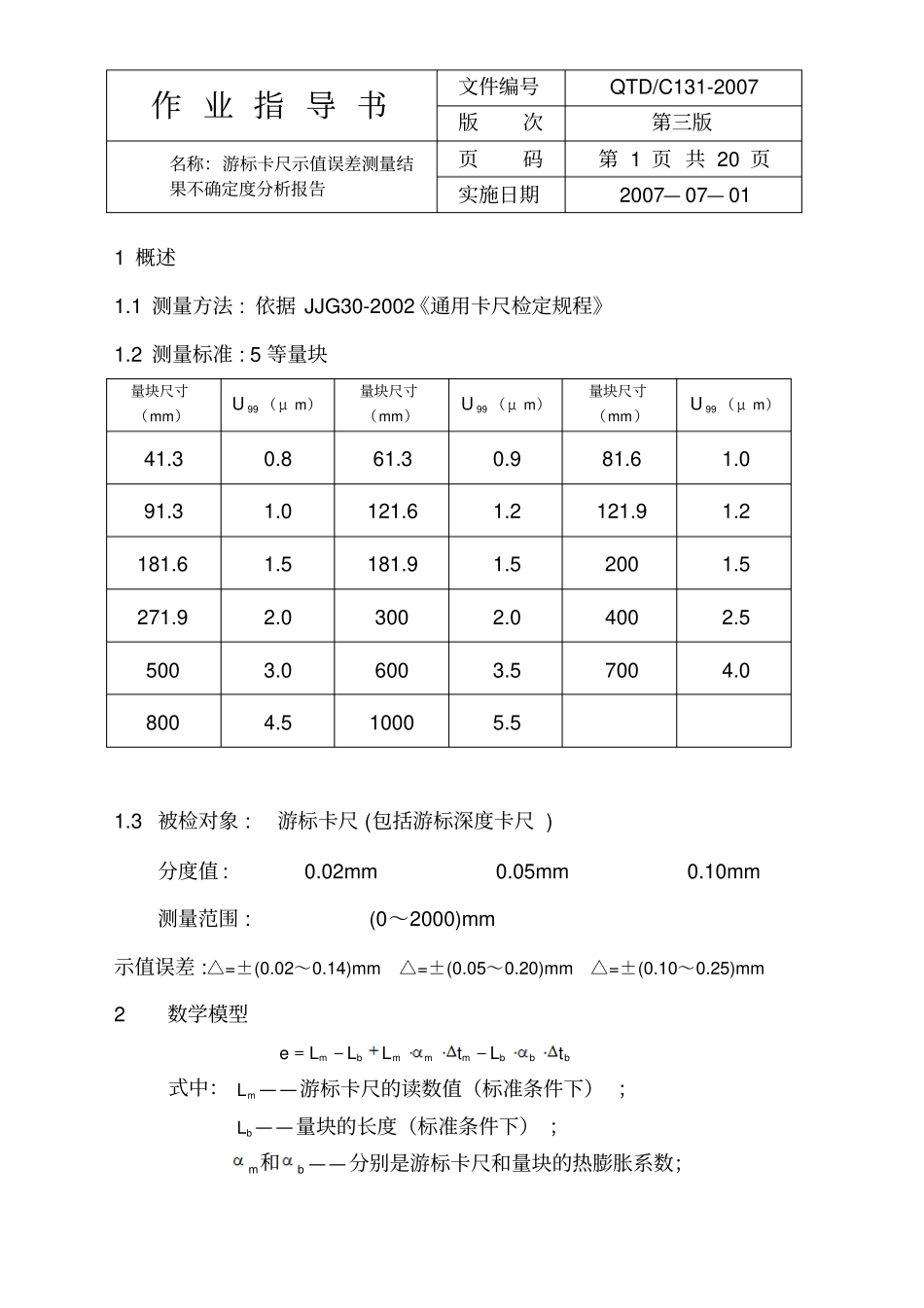

作 业 指 导 书文件编号QTD/C131-2007 版次第三版名称：游标卡尺示值误差测量结果不确定度分析报告页码第 1 页 共 20 页实施日期2007— 07— 01 1 概述1.1 测量方法 : 依据 JJG30-2002《通用卡尺检定规程》1.2 测量标准 : 5 等量块量块尺寸（mm）99U（μ m）量块尺寸（mm）99U（μ m）量块尺寸（mm）99U（μ m）41.3 0.8 61.3 0.9 81.6 1.0 91.3 1.0 121.6 1.2 121.9 1.2 181.6 1.5 181.9 1.5 200 1.5 271.9 2.0 300 2.0 400 2.5 500 3.0 600 3.5 700 4.0 800 4.5 1000 5.5 1.3 被检对象 : 游标卡尺 (包括游标深度卡尺 ) 分度值 : 0.02mm 0.05mm 0.10mm 测量范围 : (0～2000)mm 示值误差 :△=±(0.02～0.14)mm △=±(0.05～0.20)mm △=±(0.10～0.25)mm2 数学模型bbbmmmbmtLtLLLe式中：mL ——游标卡尺的读数值（标准条件下） ；bL ——量块的长度（标准条件下） ；bm和——分别是游标卡尺和量块的热膨胀系数；作 业 指 导 书文件编号QTD/C131-2007 版次第三版名称：游标卡尺示值误差测量结果不确定度分析报告页码第 2 页 共 20 页实施日期2007— 07— 01 bmtt 和——分别是游标卡尺和量块偏离参考温度20℃的数值；3 方差和灵敏系数令：bmbmttt舍弃高阶微分量，取：bmLLLbmbmttt则：tLtLLLebm得：)()()()()()()()()(222222222tutCuCLuLCLuLCeuubbmmc其中：1)(mLC1)(bLCtLC)(LtC)(4测量不确定度来源 ,标准不确定度计算 : 4.1 5 等标准量块中心长度测量不确定度)(bLu4.1.1 检定测量范围 (0～150)mm 的游标卡尺 (包括游标深度卡尺 ): 受检点为 41.3mm 时，U99=0.8μ m 27.038.0)(bLuμ m 受检点为 81.6mm 时，U99=1.0μ m 33.030.1)(bLuμ m 受检点为 121.9mm 时，U99=1.2μ m 40.032.1)(bLuμ m 4.1.2 检定测量范围 (0～200)mm 的游标卡尺 (包括游标深度卡尺 ): 受检点为 61.3mm 时，U99=0.9μ m 30.039.0)(bLuμ m 受检点为 121.6mm 时，U99=1.2μ m 40.032.1)(bLuμ m 受检点为 181.9mm 时，U99=1.5μ m 50.035.1)(bLuμ m 4.1.3 检定测量范围 (0～300)mm 的游标卡尺 (包括游标深度卡尺 ): 受检点为 91.3mm 时，U99=1.0μ m 33.030.1)(bLuμ m 作 业 指 导 书文件编号QTD/C131-2007 版次第三版名称：游标卡尺示值误差测量结果不确定度分析报告页码第 3 页 共 20 页...
