关于NBIoT和GPRS的应用总结VIP免费

关于NBIoT和GPRS的应用总结_第1页
1/10
关于NBIoT和GPRS的应用总结_第2页
2/10
关于NBIoT和GPRS的应用总结_第3页
3/10

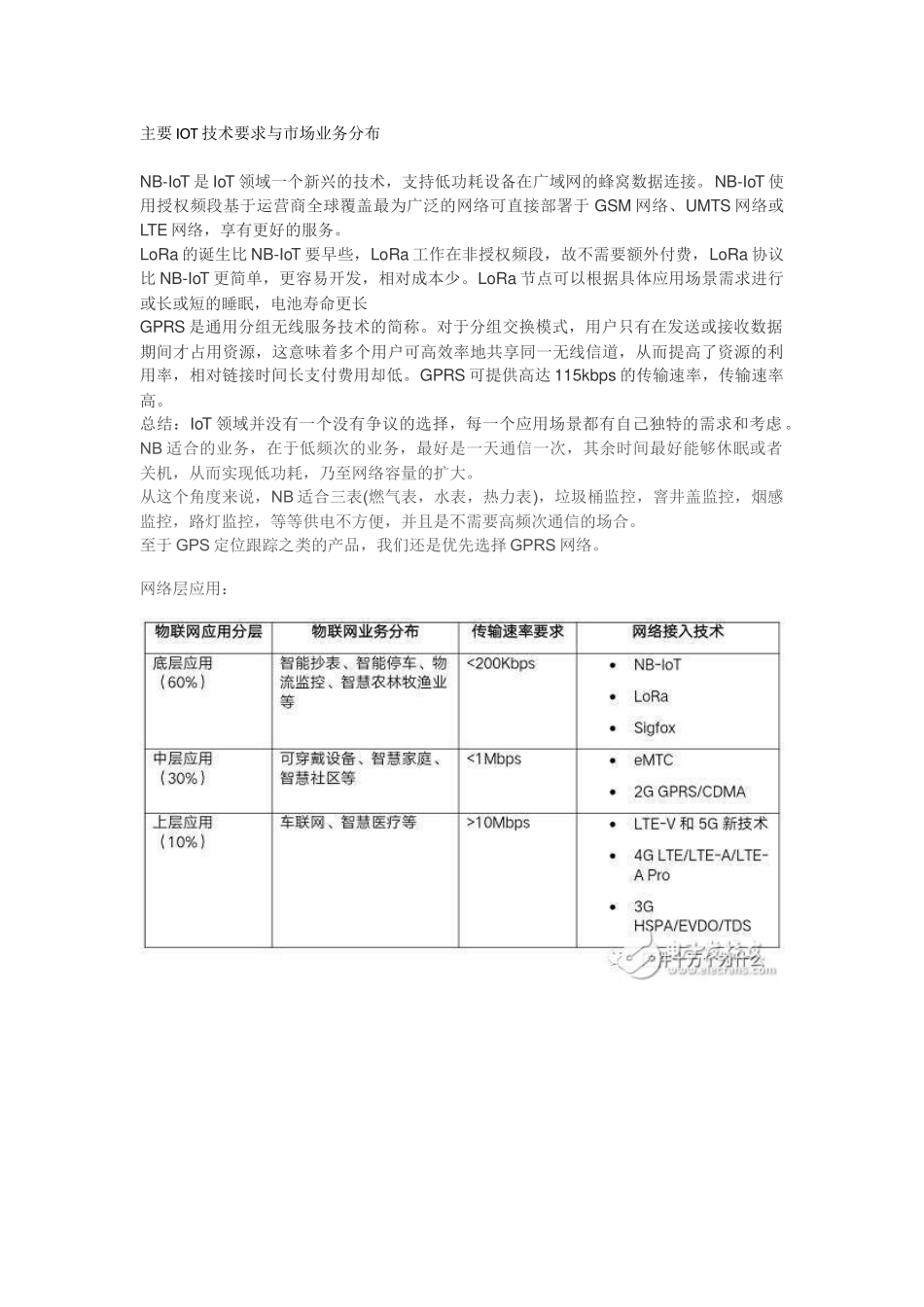

主要IOT技术要求与市场业务分布NB-IoT是IoT领域一个新兴的技术,支持低功耗设备在广域网的蜂窝数据连接。NB-IoT使用授权频段基于运营商全球覆盖最为广泛的网络可直接部署于GSM网络、UMTS网络或LTE网络,享有更好的服务。LoRa的诞生比NB-IoT要早些,LoRa工作在非授权频段,故不需要额外付费,LoRa协议比NB-IoT更简单,更容易开发,相对成本少。LoRa节点可以根据具体应用场景需求进行或长或短的睡眠,电池寿命更长GPRS是通用分组无线服务技术的简称。对于分组交换模式,用户只有在发送或接收数据期间才占用资源,这意味着多个用户可高效率地共享同一无线信道,从而提高了资源的利用率,相对链接时间长支付费用却低。GPRS可提供高达115kbps的传输速率,传输速率高。总结:IoT领域并没有一个没有争议的选择,每一个应用场景都有自己独特的需求和考虑。NB适合的业务,在于低频次的业务,最好是一天通信一次,其余时间最好能够休眠或者关机,从而实现低功耗,乃至网络容量的扩大。从这个角度来说,NB适合三表(燃气表,水表,热力表),垃圾桶监控,窨井盖监控,烟感监控,路灯监控,等等供电不方便,并且是不需要高频次通信的场合。至于GPS定位跟踪之类的产品,我们还是优先选择GPRS网络。网络层应用:GPRS属于长距离通讯,历史比较久远,除了手机通讯以外,包括POS机、共享单车、车载GPRS等移动应用均有较广的使用。是第二代的数字通信系统,以及之后的升级3G、4G、5G等。NB-IOT属于中远距离通讯技术,工作频率在433MHz~912MHZ,有效通讯距离应该在5~10公里以内。是这两年由华为等通讯服务商牵头的标准,获得国家的支持,主要面向于物联网、智能家居应用,以及电表\水表\电网等国家基础设施上使用。两者均基于蜂窝技术实现广域无线网络的标准,且均由通讯运营商铺设无线基站。简单来说,NB-IOT与GPRS最大的区别在于,NB功耗远低于GPRS,这样可以解决很多应用领域供电麻烦,比如烟感报警器、电网故障检测仪、各类家居传感器&控制器、区域内物体移动监测(手环)、工业流水线监测等。但NB也有自身的缺陷就是传输速率比GPRS要低,这是其技术的局限,所以并不能适合用于有高速率要求的领域,比如IPCamera、蓝牙音响、手机通讯等。GPRS通讯模块:1,是GSM的一种移动数据业务,是2G移动通信的数据传输技术。2,传输速率为几十kbps3,永远在线,不会被呼入的电话打断4,模块启动电流较大,典型供电电压3.8v,4.0V,4.2V,约2A,5,模块价格¥20-30GPRS供电电路要求:GSM/GPRS模组供电设置在3.8V/2A的规格主要考虑点:1、一般模组供电电压最小3.4~4.2V,有3-400mV跌落电压要求;2、一般模组正常工作电流0.8A左右,拨号瞬间会有持续几秒钟1.8A左右的脉冲电流。因此,ISL91107IR在0.8A左右转换效率最高,1.8A脉冲电流需要C9、C10提供一部分能量,同时尽量使模组供电电压尽可能最小,降低整个功率输出。GPRS(SIM868、SIM808)模块采用单电源供电,VBAT供电范围3.2~4.2V之间,推荐电压为4.0V,模块射频发射时会导致电压跌落,这时电流的峰值最高会达到2A以上,因此电源供电能力尽可能达到2A,并建议VBAT引脚并接大电容(电容根据供电IC输出能力确定)。电源芯片选择上需要注意,如果外部输入电压与VBAT压差很大,建议选择开关电源,当选用DC-DC时需注意EMI干扰,建议串接磁珠以备调整;如果外部输入电压与VBAT压差不大,最好选用LDO。客户的产品需要过TA、CE、FCC等认证,推荐选择LDO供电。为了增强模块电源抗干扰能力(主要抗浪涌,脉冲群,静电等),不至于在外界环境比较恶劣的情况下导致模块供电异常,建议根据实际应用在外部电源输入端加一些共模电感、TVS管等器件,在VBAT供电芯片输出端加一些nf、pf级电容,滤除干扰。电源隔离设计,从图3-1中可以看出,在GPRS模块的工作过程中,存在瞬间大电流的情况,导致电压波动,产生开关噪声,这些是GSM移动通信制式的固有特性。这种噪声会影响GPRS模块以外的电路,特别是模拟信号,以及音频处理电路。为了规避这种噪声,需要将GPRS模块的电源和其它电路的电源做隔离处理。隔离措施可以是DC-DC或者LDO电路,或者电感搭建的LC滤波电路。隔离电路可以参考如...
