湖南高职对口高考常德大联考电子电工考试月

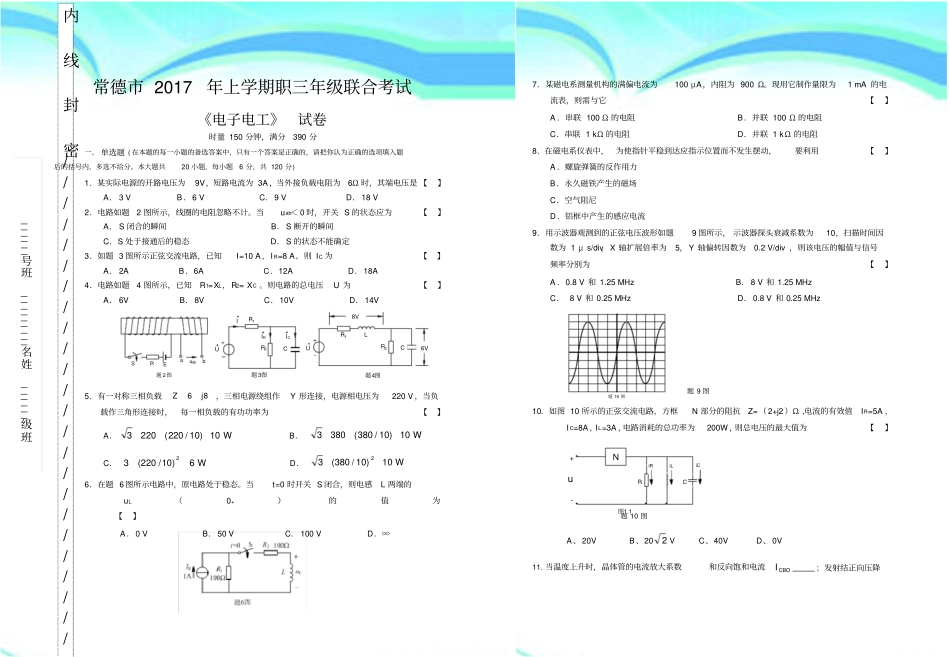

湖南高职对口高考常德市大联考电子电工考试 ( 月) ————————————————————————————————作者：————————————————————————————————日期：常德市 2017年上学期职三年级联合考试《电子电工》试卷时量 150 分钟，满分390 分一、 单选题 ( 在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确的选项填入题后的括号内，多选不给分。本大题共20 小题，每小题6 分，共 120 分) 1．某实际电源的开路电压为9V，短路电流为 3A ，当外接负载电阻为6Ω 时，其端电压是 【】A． 3 V B．6 V C．9 V D．18 V 2．电路如题2 图所示，线圈的电阻忽略不计。当uab＜ 0 时，开关 S 的状态应为【】A． S 闭合的瞬间B．S 断开的瞬间C．S 处于接通后的稳态D．S 的状态不能确定3．如题 3 图所示正弦交流电路，已知I=10 A ，I R=8 A。则 IC 为【】A． 2A B．6A C．12A D．18A 4．电路如题4 图所示，已知R1=XL，R2= XC 。则电路的总电压U 为【】A． 6V B．8V C．10V D．14V 题 2图ERSabuabU+R1R2CIIRIC题 3图题4图ULC8V6V+–R1R25．有一对称三相负载86jZ，三相电源绕组作Y 形连接，电源相电压为220 V ，当负载作三角形连接时，每一相负载的有功功率为【】A．W10)10/220(2203B．W10)10/380(3803C．W6)10/220(32D．W10)10/380(326．在题 6 图所示电路中，原电路处于稳态。当t=0 时开关 S 闭合，则电感L 两端的uL（0+）的值为【】A．0 V B．50 V C． 100 V D．∞7．某磁电系测量机构的满偏电流为100 μA，内阻为 900 Ω。现用它制作量限为1 mA 的电流表，则需与它【】A ．串联 100 Ω 的电阻B．并联 100 Ω 的电阻C．串联 1 kΩ 的电阻D．并联 1 kΩ 的电阻8．在磁电系仪表中，为使指针平稳到达应指示位置而不发生摆动，要利用【】A ．螺旋弹簧的反作用力B．永久磁铁产生的磁场C．空气阻尼D．铝框中产生的感应电流9．用示波器观测到的正弦电压波形如题9 图所示， 示波器探头衰减系数为10，扫描时间因数为 1 μ s/div，X 轴扩展倍率为5，Y 轴偏转因数为0.2 V/div ，则该电压的幅值与信号频率分别为【】A ．0.8 V 和 1.25 MHz B． 8 V 和 1.25 MHz C． 8 V 和 0.25 MHz D．0.8 V 和 0.25 MHz 题 19 图题 9 图10．如图 10 所示的正弦交流电路，方框N 部分...
