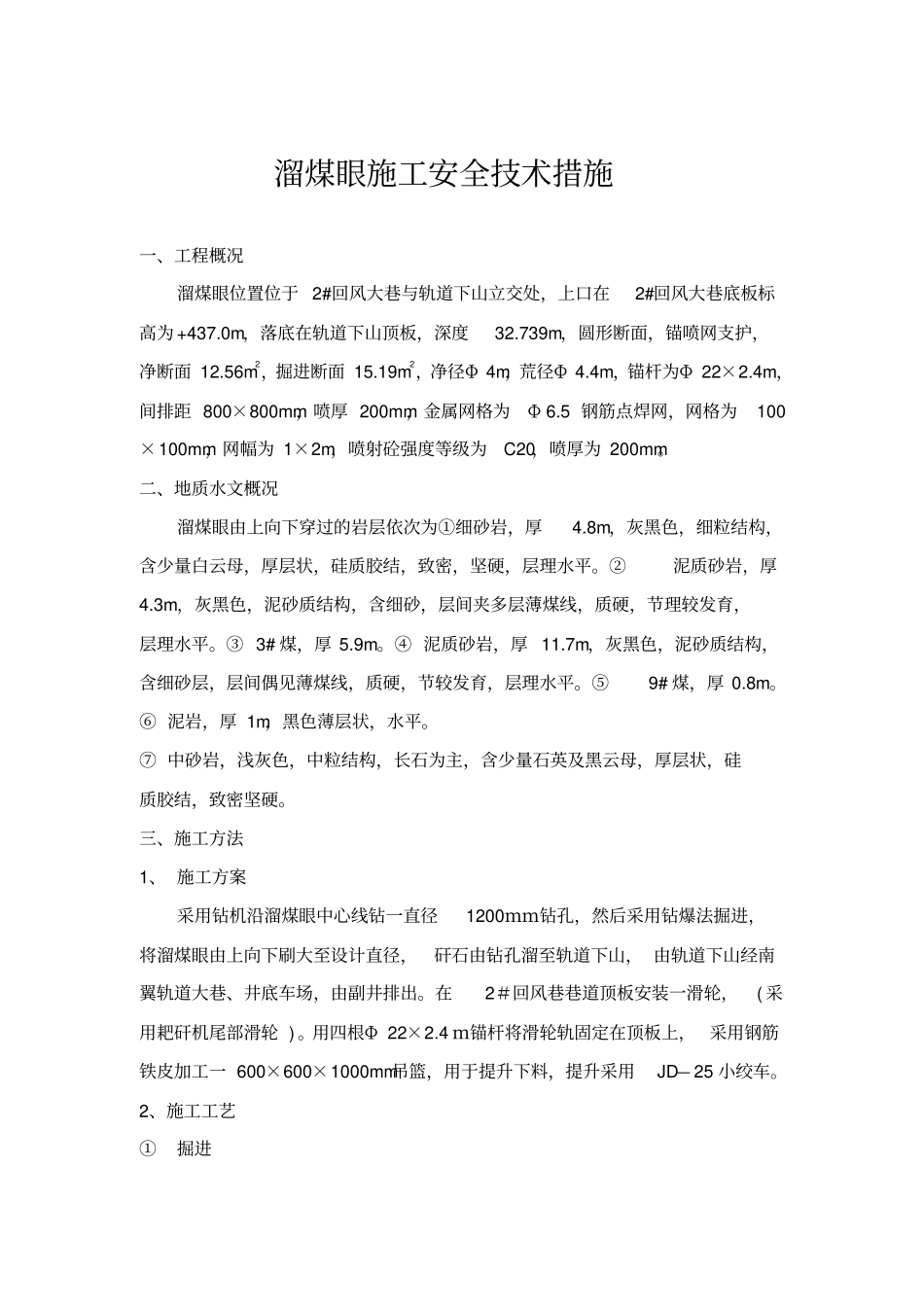

溜煤眼施工安全技术措施一、工程概况溜煤眼位置位于 2#回风大巷与轨道下山立交处，上口在2#回风大巷底板标高为 +437.0m，落底在轨道下山顶板，深度32.739m，圆形断面，锚喷网支护，净断面 12.56m2，掘进断面 15.19m2，净径Φ 4m，荒径Φ 4.4m，锚杆为Φ 22×2.4m，间排距 800×800mm，喷厚 200mm，金属网格为Φ 6.5 钢筋点焊网，网格为100×100mm，网幅为 1×2m，喷射砼强度等级为C20，喷厚为 200mm。二、地质水文概况溜煤眼由上向下穿过的岩层依次为①细砂岩，厚4.8m，灰黑色，细粒结构，含少量白云母，厚层状，硅质胶结，致密，坚硬，层理水平。②泥质砂岩，厚4.3m，灰黑色，泥砂质结构，含细砂，层间夹多层薄煤线，质硬，节理较发育，层理水平。③ 3# 煤，厚 5.9m。④ 泥质砂岩，厚 11.7m，灰黑色，泥砂质结构，含细砂层，层间偶见薄煤线，质硬，节较发育，层理水平。⑤ 9# 煤，厚 0.8m。⑥ 泥岩，厚 1m，黑色薄层状，水平。⑦ 中砂岩，浅灰色，中粒结构，长石为主，含少量石英及黑云母，厚层状，硅质胶结，致密坚硬。三、施工方法1、 施工方案采用钻机沿溜煤眼中心线钻一直径1200ｍｍ钻孔，然后采用钻爆法掘进，将溜煤眼由上向下刷大至设计直径，矸石由钻孔溜至轨道下山， 由轨道下山经南翼轨道大巷、井底车场，由副井排出。在2＃回风巷巷道顶板安装一滑轮，( 采用耙矸机尾部滑轮 ) 。用四根Φ 22×2.4 ｍ锚杆将滑轮轨固定在顶板上， 采用钢筋铁皮加工一 600×600×1000mm吊篮，用于提升下料，提升采用JD— 25 小绞车。2、施工工艺①掘进钻爆法掘进， 光面爆破， 系用 YTP――26 型凿岩机钻眼， 钻杆为Φ 22ｍｍ六角中空钻杆，Φ 42ｍｍ“一”字型钻头，钻杆长度为2.4 ｍ。使用煤矿许用三级乳化炸药，药卷规格为Φ35×200mm×150g，毫秒延期电雷管，总延期时间不超过130ms，采用 MFB-200型发爆器起爆。沿钻孔向外布置炮眼，眼深为2m，周边眼布置在设计轮廓线内200mm位置，眼孔向外偏 2ο 。②支护A锚杆支护锚杆为Φ 22×2400mm的高强螺纹钢树脂锚杆， 锚深 2300mm，托盘为 170×170×10mm，锚固剂为一支K2335 型和一支 Z2360 型。锚杆间排距为800×800mm，三花布置，锚杆垂直于溜煤眼周边轮廓线，其最小角度不小于75ο ，托板紧贴岩面，锚杆外露长度不大于100mm，锚固力不小于 70KN，锚杆安装好后必须用扳手拧紧，确保扭矩达到100N.m.打锚杆前先检查掘进断面尺寸，掘进断面尺寸符合设...
