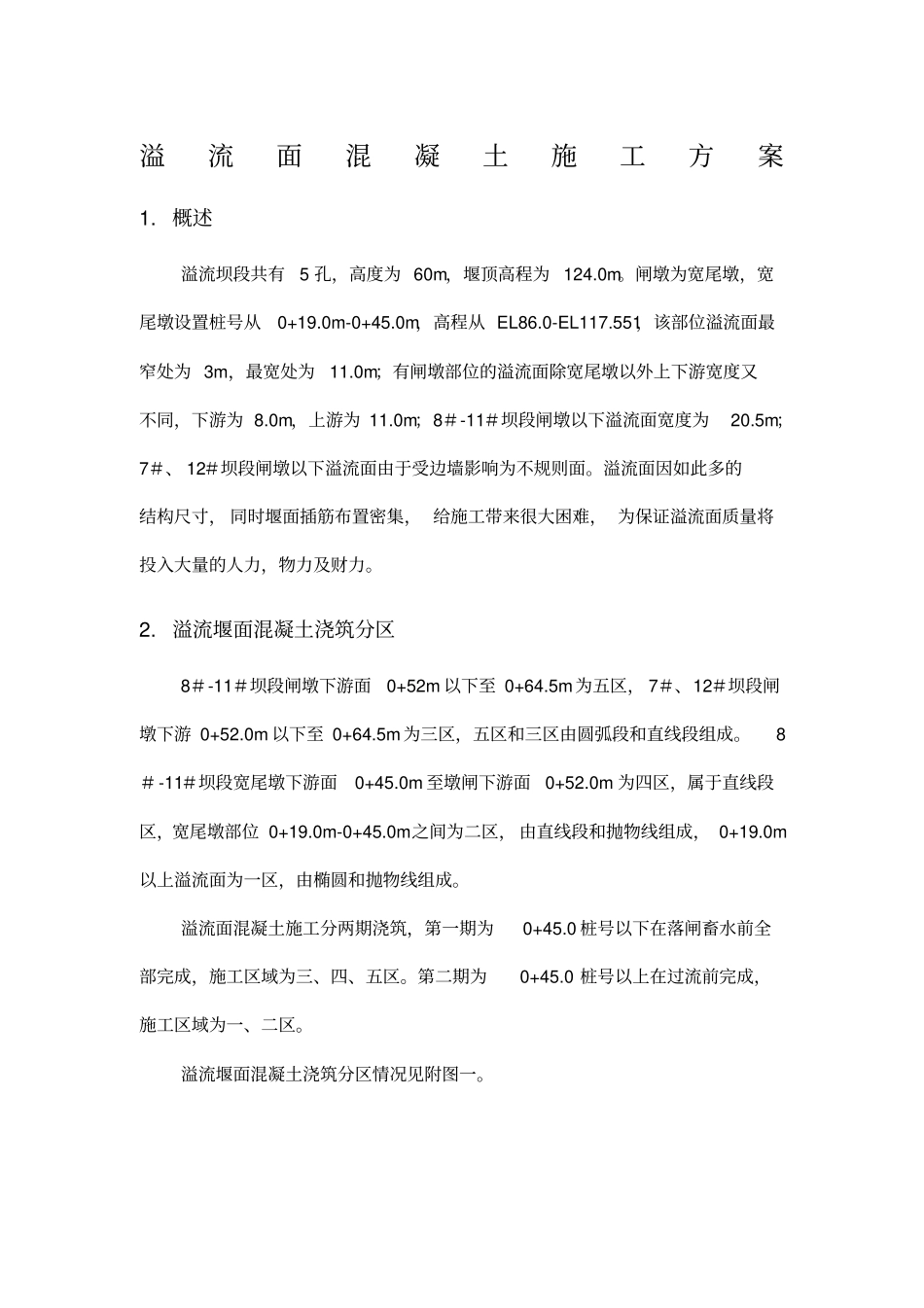

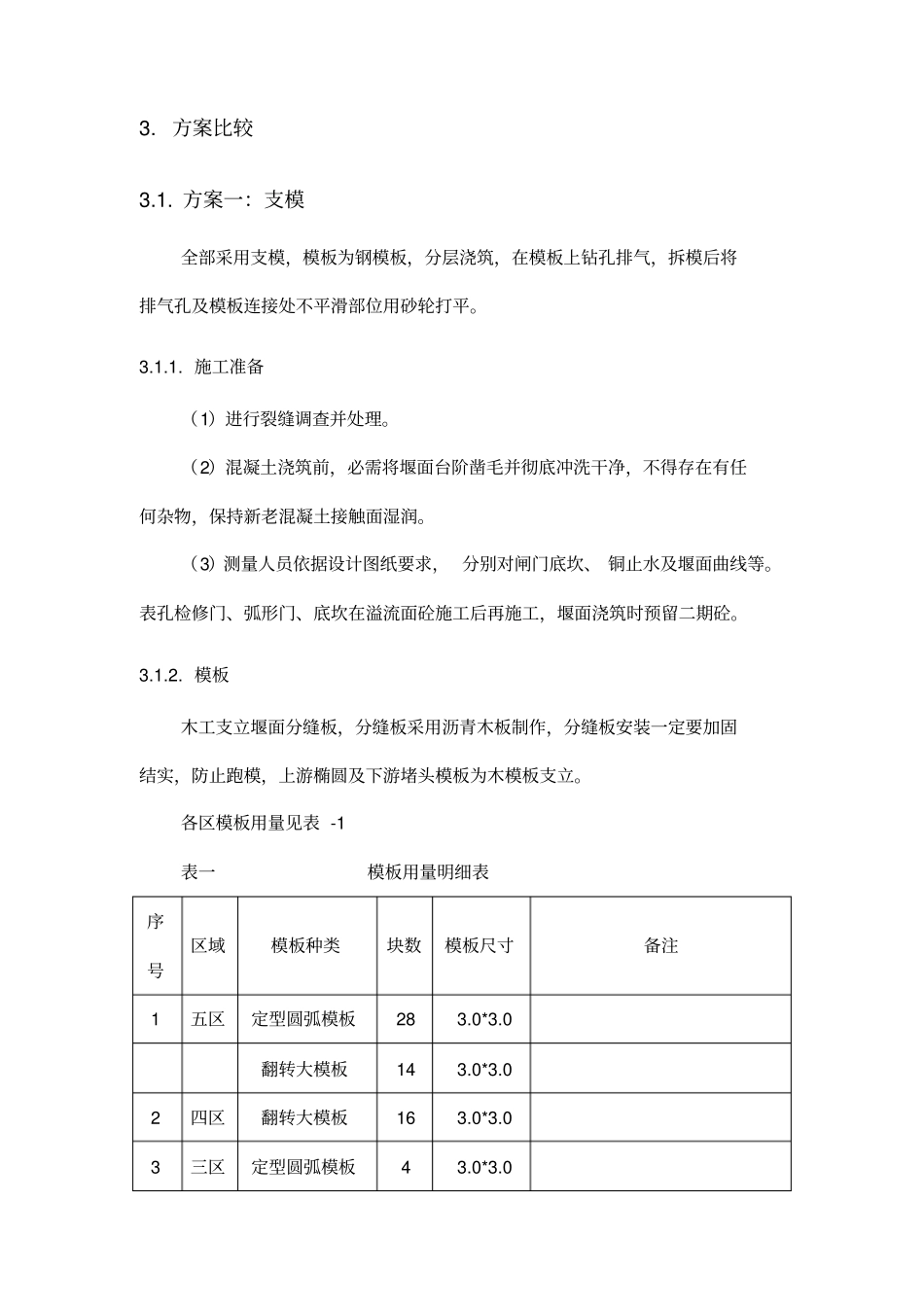

溢流面混凝土施工方案1. 概述溢流坝段共有5 孔，高度为 60m，堰顶高程为 124.0m。闸墩为宽尾墩，宽尾墩设置桩号从0+19.0m-0+45.0m，高程从 EL86.0-EL117.551，该部位溢流面最窄处为 3m，最宽处为11.0m；有闸墩部位的溢流面除宽尾墩以外上下游宽度又不同，下游为 8.0m，上游为 11.0m；8＃-11＃坝段闸墩以下溢流面宽度为20.5m；7＃、 12＃坝段闸墩以下溢流面由于受边墙影响为不规则面。溢流面因如此多的结构尺寸， 同时堰面插筋布置密集， 给施工带来很大困难， 为保证溢流面质量将投入大量的人力，物力及财力。2. 溢流堰面混凝土浇筑分区8＃-11＃坝段闸墩下游面0+52m 以下至 0+64.5m为五区， 7＃、12＃坝段闸墩下游 0+52.0m 以下至 0+64.5m为三区，五区和三区由圆弧段和直线段组成。8＃-11＃坝段宽尾墩下游面0+45.0m 至墩闸下游面0+52.0m 为四区，属于直线段区，宽尾墩部位 0+19.0m-0+45.0m之间为二区， 由直线段和抛物线组成， 0+19.0m以上溢流面为一区，由椭圆和抛物线组成。溢流面混凝土施工分两期浇筑，第一期为0+45.0 桩号以下在落闸畜水前全部完成，施工区域为三、四、五区。第二期为0+45.0 桩号以上在过流前完成，施工区域为一、二区。溢流堰面混凝土浇筑分区情况见附图一。3. 方案比较3.1. 方案一：支模全部采用支模，模板为钢模板，分层浇筑，在模板上钻孔排气，拆模后将排气孔及模板连接处不平滑部位用砂轮打平。3.1.1. 施工准备（1）进行裂缝调查并处理。（2）混凝土浇筑前，必需将堰面台阶凿毛并彻底冲洗干净，不得存在有任何杂物，保持新老混凝土接触面湿润。（3）测量人员依据设计图纸要求， 分别对闸门底坎、 铜止水及堰面曲线等。表孔检修门、弧形门、底坎在溢流面砼施工后再施工，堰面浇筑时预留二期砼。3.1.2. 模板木工支立堰面分缝板，分缝板采用沥青木板制作，分缝板安装一定要加固结实，防止跑模，上游椭圆及下游堵头模板为木模板支立。各区模板用量见表 -1 表一模板用量明细表序号区域模板种类块数模板尺寸备注1 五区定型圆弧模板28 3.0*3.0 翻转大模板14 3.0*3.0 2 四区翻转大模板16 3.0*3.0 3 三区定型圆弧模板4 3.0*3.0 翻转大模板6 3.0*3.0 不规则模板18 4 二区翻转大模板12 3.0*3.0 翻转大模板36 3.0*1.0 采用小平面模板支立误差在3mm 内不规则模板96 5 一区翻转大模板72 3.0*1.0 采用小平面模板支立误差在5mm 内模板支立及拆除采用布置在溢流坝段下的DZQ60...
