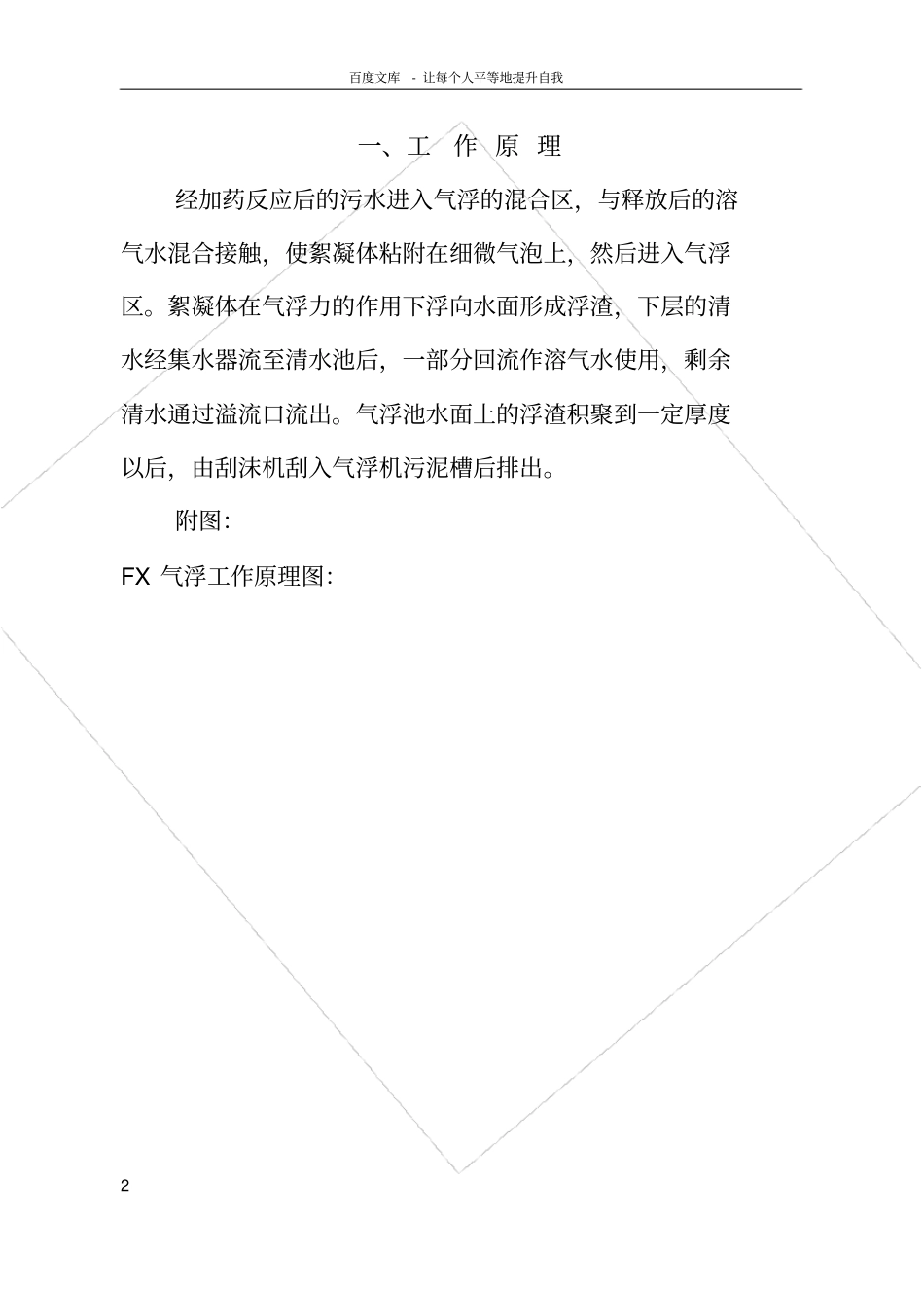

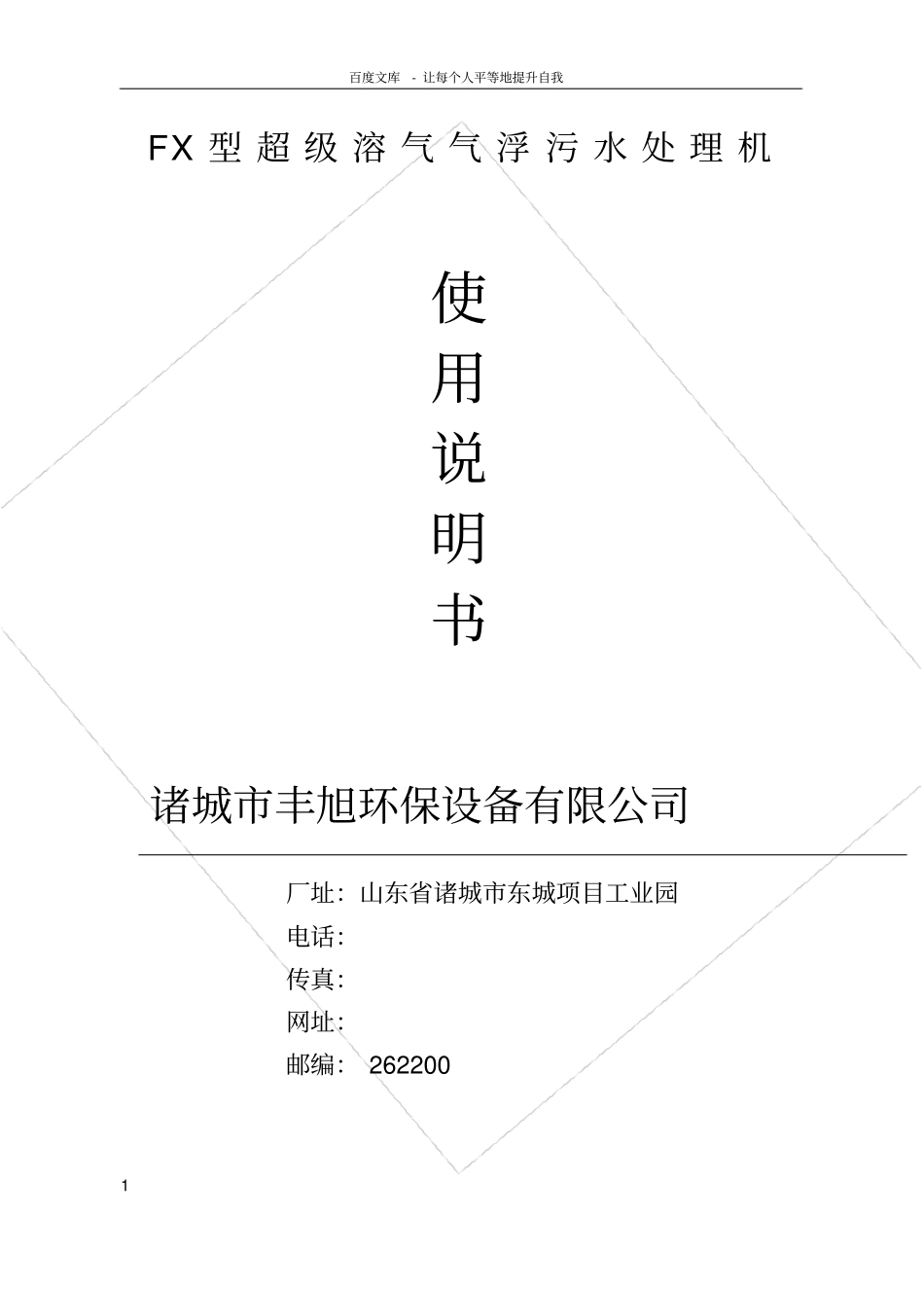

百度文库- 让每个人平等地提升自我1 FX 型 超 级 溶 气 气 浮 污 水 处 理 机使用说明书诸城市丰旭环保设备有限公司厂址：山东省诸城市东城项目工业园电话：传真：网址：邮编： 262200 百度文库- 让每个人平等地提升自我2 一、工作 原 理经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出。附图：FX 气浮工作原理图：百度文库- 让每个人平等地提升自我3 1、清水池 2 、清水泵 3 、控制阀 4 、压力表 5 、溶气罐6、控制阀 7 、空压机 8 、释放器 9 、刮沫机 10 、气浮池11、集水器 12 、射流器 13 、控制阀 14 、投药罐15、污水泵 16 、污水池二、安装、调试及注意事项（一）安装1、设备安装前，必须夯实地基。并用混凝土砂浆垫高100-150mm。也可架空安装， 但基础必须能承担设备运行时的重量。百度文库- 让每个人平等地提升自我4 2、设备就位后需调整水平。3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。6、污泥出口可接至污泥槽或污泥处理设备。7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。（二）调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。2、对水泵及空压机等需要润滑部位进行加油润滑。3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。4、按下刮沫机开关，使其向溶气系统一端行走。运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。B、试运行：1、 加 水 ： 使 气 浮 机 水 位 达 到 距 污 泥 槽 隔 板 上 沿 约百度文库- 让每个人平等地提升自我5 20-50mm，气浮池水位的高低，可用集水器调节。2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态...
