关于PT-CT二次回路接地-等电位-反措VIP免费

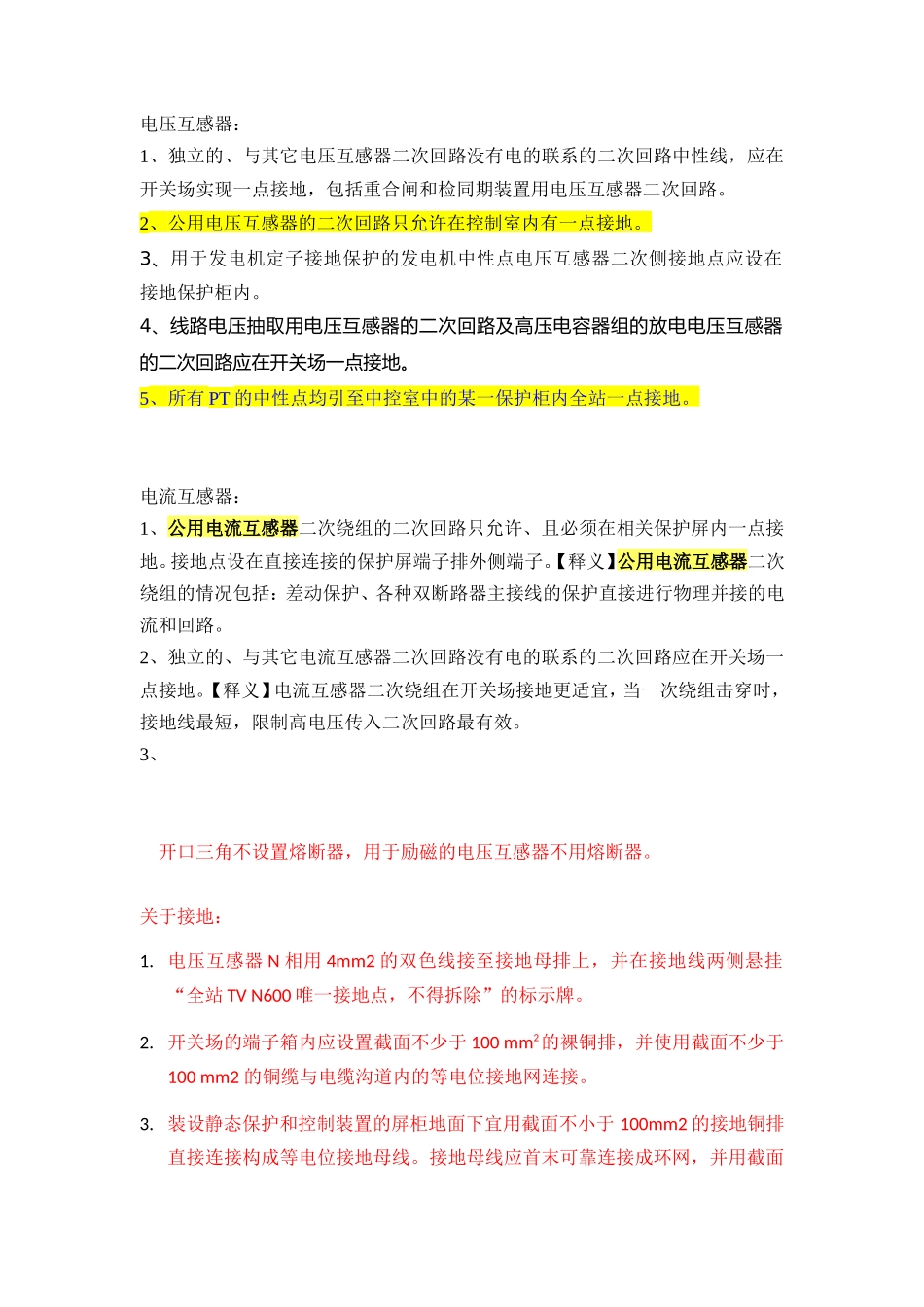

关于PT-CT二次回路接地-等电位-反措_第1页
1/6

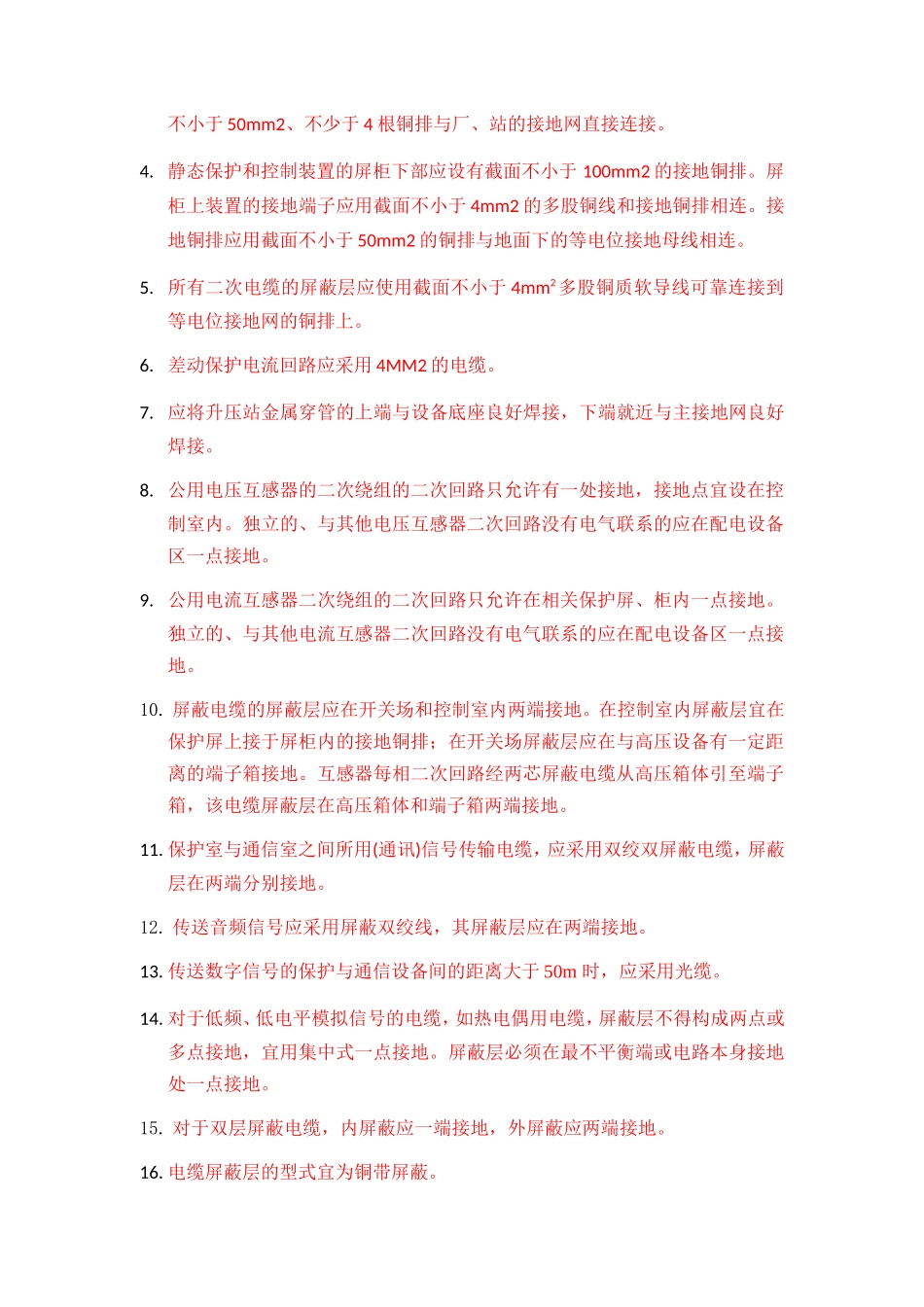

关于PT-CT二次回路接地-等电位-反措_第2页
2/6
关于PT-CT二次回路接地-等电位-反措_第3页
3/6
电压互感器:1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线,应在开关场实现一点接地,包括重合闸和检同期装置用电压互感器二次回路。2、公用电压互感器的二次回路只允许在控制室内有一点接地。3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。电流互感器:1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。接地点设在直接连接的保护屏端子排外侧端子。【释义】公用电流互感器二次绕组的情况包括:差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。【释义】电流互感器二次绕组在开关场接地更适宜,当一次绕组击穿时,接地线最短,限制高电压传入二次回路最有效。3、开口三角不设置熔断器,用于励磁的电压互感器不用熔断器。关于接地:1.电压互感器N相用4mm2的双色线接至接地母排上,并在接地线两侧悬挂“全站TVN600唯一接地点,不得拆除”的标示牌。2.开关场的端子箱内应设置截面不少于100mm2的裸铜排,并使用截面不少于100mm2的铜缆与电缆沟道内的等电位接地网连接。3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。接地母线应首末可靠连接成环网,并用截面不小于50mm2、不少于4根铜排与厂、站的接地网直接连接。4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。5.所有二次电缆的屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。6.差动保护电流回路应采用4MM2的电缆。7.应将升压站金属穿管的上端与设备底座良好焊接,下端就近与主接地网良好焊接。8.公用电压互感器的二次绕组的二次回路只允许有一处接地,接地点宜设在控制室内。独立的、与其他电压互感器二次回路没有电气联系的应在配电设备区一点接地。9.公用电流互感器二次绕组的二次回路只允许在相关保护屏、柜内一点接地。独立的、与其他电流互感器二次回路没有电气联系的应在配电设备区一点接地。10.屏蔽电缆的屏蔽层应在开关场和控制室内两端接地。在控制室内屏蔽层宜在保护屏上接于屏柜内的接地铜排;在开关场屏蔽层应在与高压设备有一定距离的端子箱接地。互感器每相二次回路经两芯屏蔽电缆从高压箱体引至端子箱,该电缆屏蔽层在高压箱体和端子箱两端接地。11.保护室与通信室之间所用(通讯)信号传输电缆,应采用双绞双屏蔽电缆,屏蔽层在两端分别接地。12.传送音频信号应采用屏蔽双绞线,其屏蔽层应在两端接地。13.传送数字信号的保护与通信设备间的距离大于50m时,应采用光缆。14.对于低频、低电平模拟信号的电缆,如热电偶用电缆,屏蔽层不得构成两点或多点接地,宜用集中式一点接地。屏蔽层必须在最不平衡端或电路本身接地处一点接地。15.对于双层屏蔽电缆,内屏蔽应一端接地,外屏蔽应两端接地。16.电缆屏蔽层的型式宜为铜带屏蔽。17.模拟量及脉冲量弱电信号输入回路电缆应选用对绞屏蔽电缆,芯线截面不宜小于0.75mm2。交流采样的信号电缆,芯线截面不宜小于2.5mm2;18.19.20.21.南方电网要求如下:1.电缆接地线整理直径均匀,并用热缩套管保护。保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。2.电压互感器二、三次绕组的N线在端子箱分开,用不同电缆引出到控制室。来自开关场电压互感器二次的四根引入线ABCN和电压互感器开口三角绕组的两根引入线LN均应使用各自独立的电缆。3.全站各电压等级TVN600只能有一个接地点,该接地点应接至等电位接地母线,在接地线两侧分别悬挂“全站TVN600唯一接地点,不得拆除”的标示牌。4.己在控制室一点接地的电压互感器...
