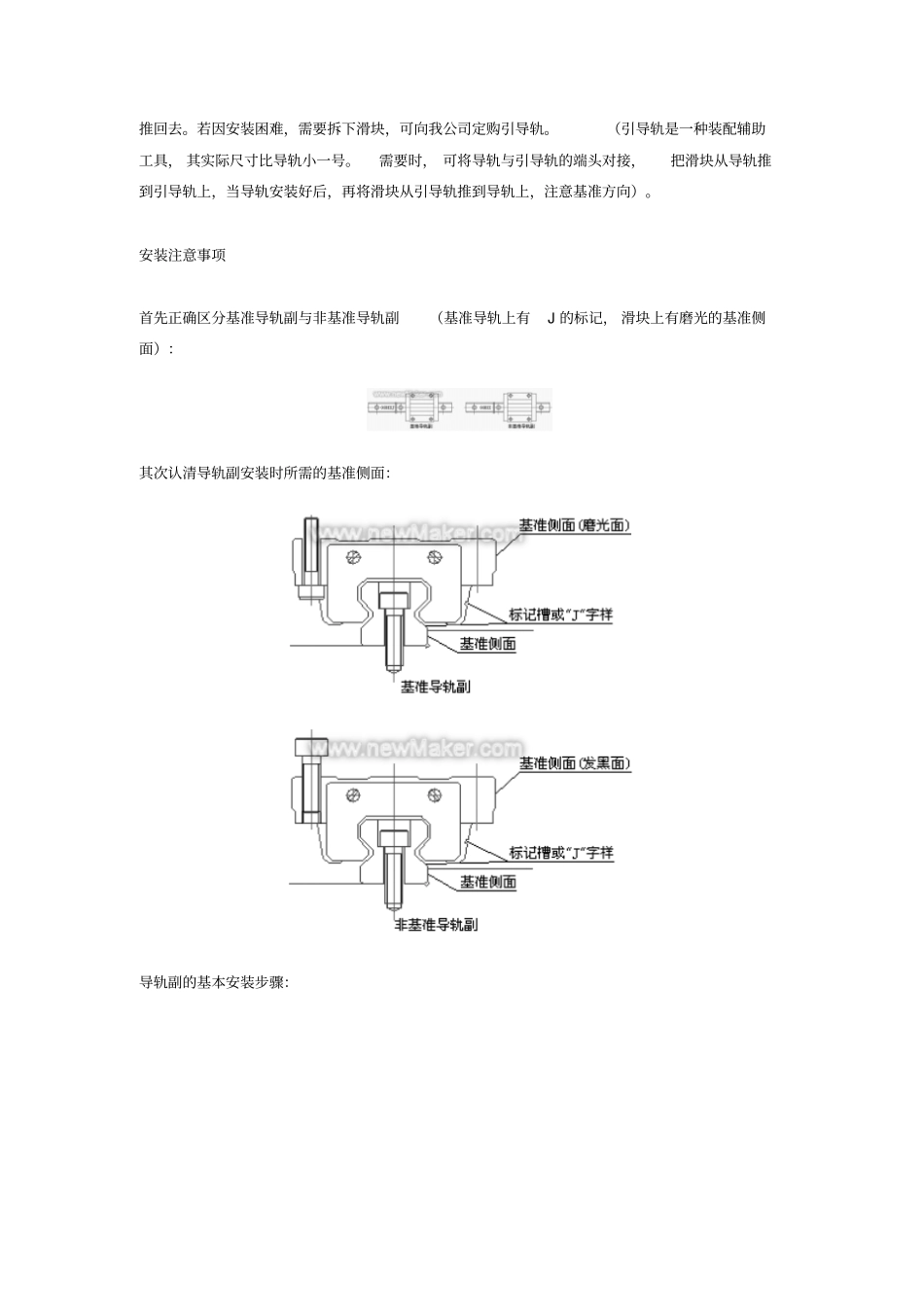

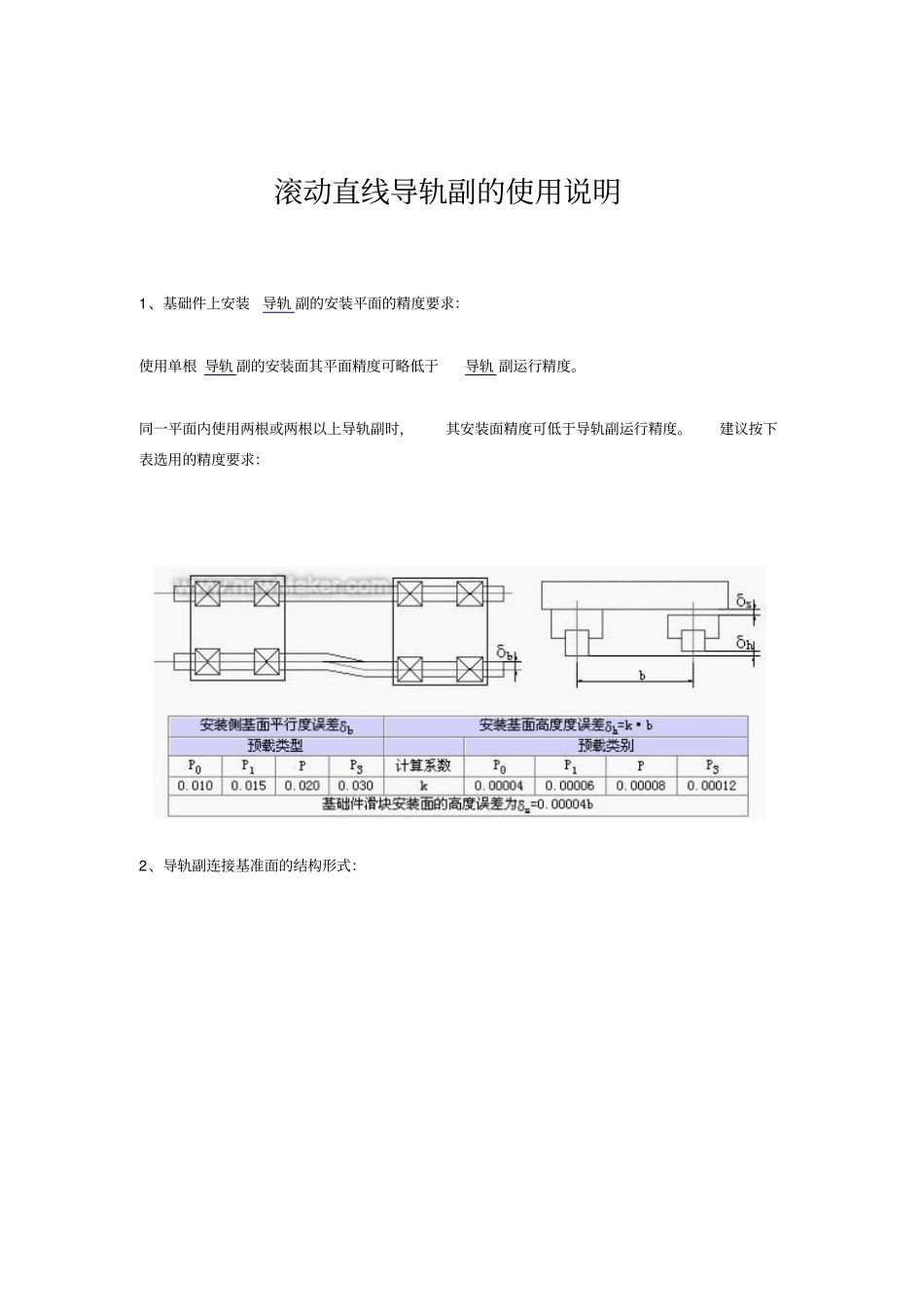

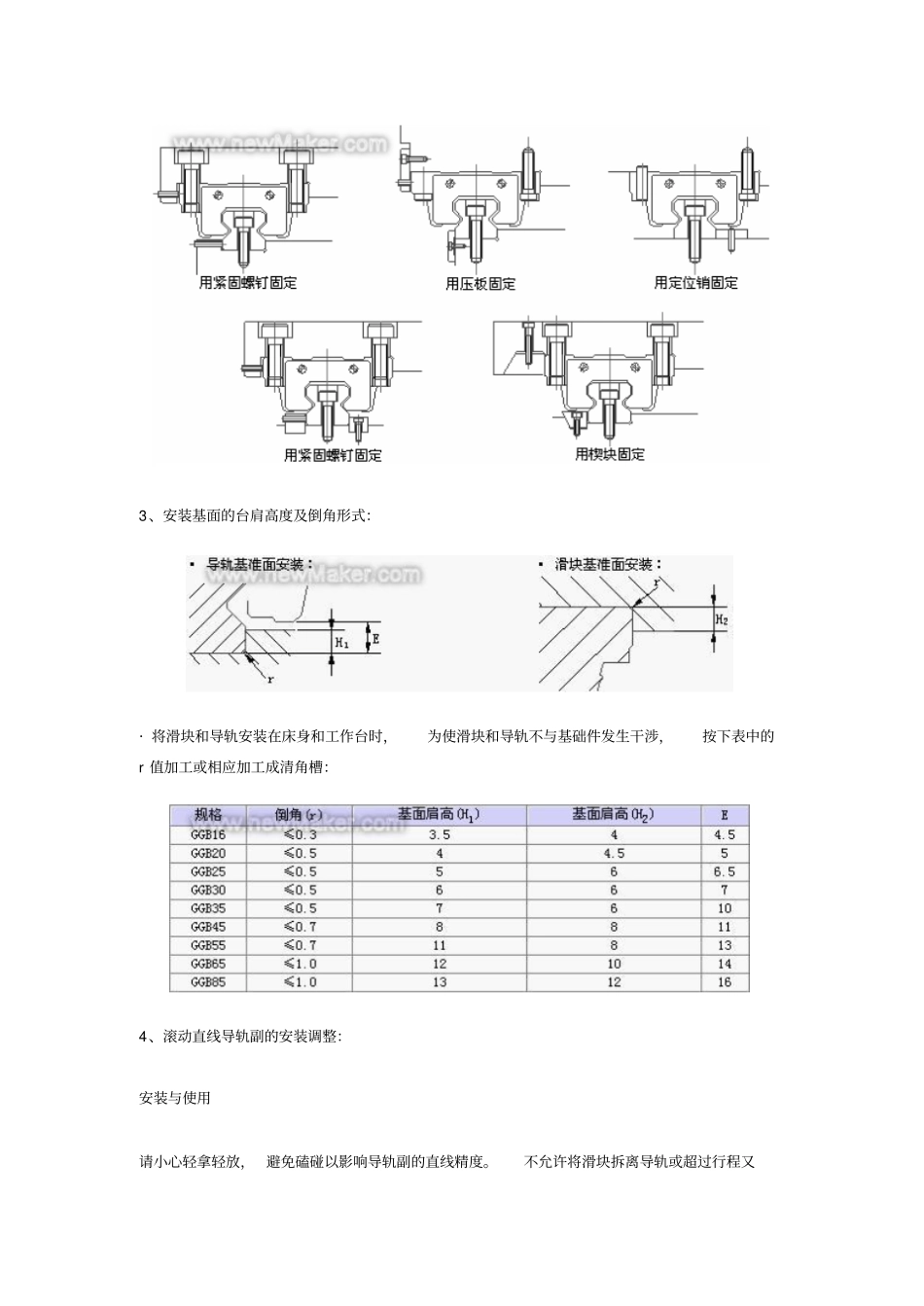

滚动直线导轨副的使用说明1、基础件上安装导轨 副的安装平面的精度要求：使用单根 导轨 副的安装面其平面精度可略低于导轨 副运行精度。同一平面内使用两根或两根以上导轨副时，其安装面精度可低于导轨副运行精度。建议按下表选用的精度要求：2、导轨副连接基准面的结构形式：3、安装基面的台肩高度及倒角形式：· 将滑块和导轨安装在床身和工作台时，为使滑块和导轨不与基础件发生干涉，按下表中的r 值加工或相应加工成清角槽：4、滚动直线导轨副的安装调整：安装与使用请小心轻拿轻放， 避免磕碰以影响导轨副的直线精度。不允许将滑块拆离导轨或超过行程又推回去。若因安装困难，需要拆下滑块，可向我公司定购引导轨。（引导轨是一种装配辅助工具， 其实际尺寸比导轨小一号。需要时， 可将导轨与引导轨的端头对接，把滑块从导轨推到引导轨上，当导轨安装好后，再将滑块从引导轨推到导轨上，注意基准方向）。安装注意事项首先正确区分基准导轨副与非基准导轨副（基准导轨上有J 的标记， 滑块上有磨光的基准侧面）：其次认清导轨副安装时所需的基准侧面：导轨副的基本安装步骤：(1) 、基准导轨副的安装方法（有下述两种方法）：a、利用 U 型夹头将导轨的基准侧面与安装台阶的基准侧面夹紧，然后在该处用固定螺栓拧紧（建议采用配攻螺纹孔），由一端开始，依次将导轨固定：b、无安装台阶时，将导轨一端固定后，按下图所示方法将表针靠在导轨的基准侧面，以直线块规为基准，自导轨的一端开始读取指针值校准直线度，并依次将导轨固定. (2) 、非基准导轨副的安装方法：如下图所示， 将吸铁表座固定在基准导轨副的滑块上，量表的指针顶在非基准导轨副的导轨基准侧面， 从导轨的一端开始读取平行度一面顺次将非基准导轨副固定好；另外， 亦可参照(1) 中两图所示的方法。(3) 、接长导轨副的区分：当使用接长导轨时，我们采用同一套导轨副编同一英文大写字母，连续阿拉伯数字表示连接顺序，对接端头由同一阿拉伯数字相连，如图所示：(4) 、紧固螺栓时，建议采用恒扭矩扳手并按下表推荐扭矩值进行：单位:N·m (螺钉紧固后，其上部沉孔如需防尘及密封，可另行订购我厂配套生产的沉孔压盖) 5、 滚动直线导轨副的防护与润滑：要注意工作环境与装配过程中的清洁，不能有铁屑、 杂质、 灰尘等粘附在导轨副上。若工作环境有粉尘时，除利用导轨的密封外，还应考虑增加防尘装置。如下图所示：润滑的主要目的是减小磨擦和磨损以防止过热，...
