滚筒式全自动洗衣机电气部件及原理

滚筒式全自动洗衣机电气部件及原理_第1页
1/19
滚筒式全自动洗衣机电气部件及原理_第2页
2/19
滚筒式全自动洗衣机电气部件及原理_第3页
3/19

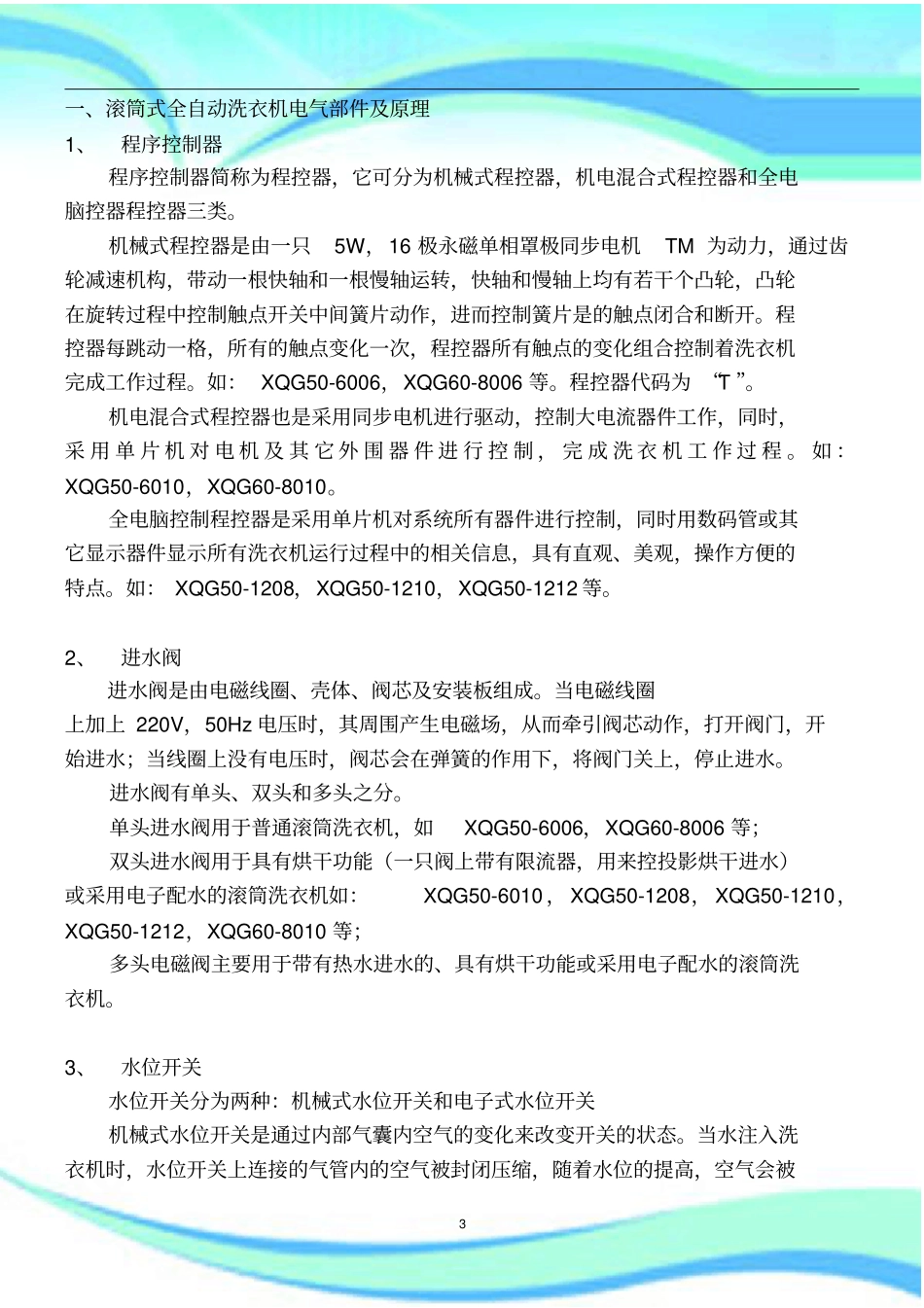

滚筒式全自动洗衣机电气部件及原理2 ————————————————————————————————作者:————————————————————————————————日期:3 一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器,它可分为机械式程控器,机电混合式程控器和全电脑控器程控器三类。机械式程控器是由一只5W,16 极永磁单相罩极同步电机TM 为动力,通过齿轮减速机构,带动一根快轴和一根慢轴运转,快轴和慢轴上均有若干个凸轮,凸轮在旋转过程中控制触点开关中间簧片动作,进而控制簧片是的触点闭合和断开。程控器每跳动一格,所有的触点变化一次,程控器所有触点的变化组合控制着洗衣机完成工作过程。如: XQG50-6006,XQG60-8006 等。程控器代码为 “ T ”。机电混合式程控器也是采用同步电机进行驱动,控制大电流器件工作,同时,采 用 单 片 机 对 电 机 及 其 它 外 围 器 件 进 行 控 制 , 完 成 洗 衣 机 工 作 过 程 。 如 :XQG50-6010,XQG60-8010。全电脑控制程控器是采用单片机对系统所有器件进行控制,同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息,具有直观、美观,操作方便的特点。如: XQG50-1208,XQG50-1210,XQG50-1212 等。2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。当电磁线圈上加上 220V,50Hz 电压时,其周围产生电磁场,从而牵引阀芯动作,打开阀门,开始进水;当线圈上没有电压时,阀芯会在弹簧的作用下,将阀门关上,停止进水。进水阀有单头、双头和多头之分。单头进水阀用于普通滚筒洗衣机,如XQG50-6006,XQG60-8006 等;双头进水阀用于具有烘干功能(一只阀上带有限流器,用来控投影烘干进水)或采用电子配水的滚筒洗衣机如:XQG50-6010 , XQG50-1208, XQG50-1210,XQG50-1212,XQG60-8010 等;多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。3、水位开关水位开关分为两种:机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。当水注入洗衣机时,水位开关上连接的气管内的空气被封闭压缩,随着水位的提高,空气会被4 进一步压缩,压强会增大。当达到一定的值后,水位开关的常闭触点会被顶开,常开点会闭合,切断进水。洗衣机会自动进入洗涤程序。而一旦水位下降,如排水,封闭的空气压强减小,常闭触点...
