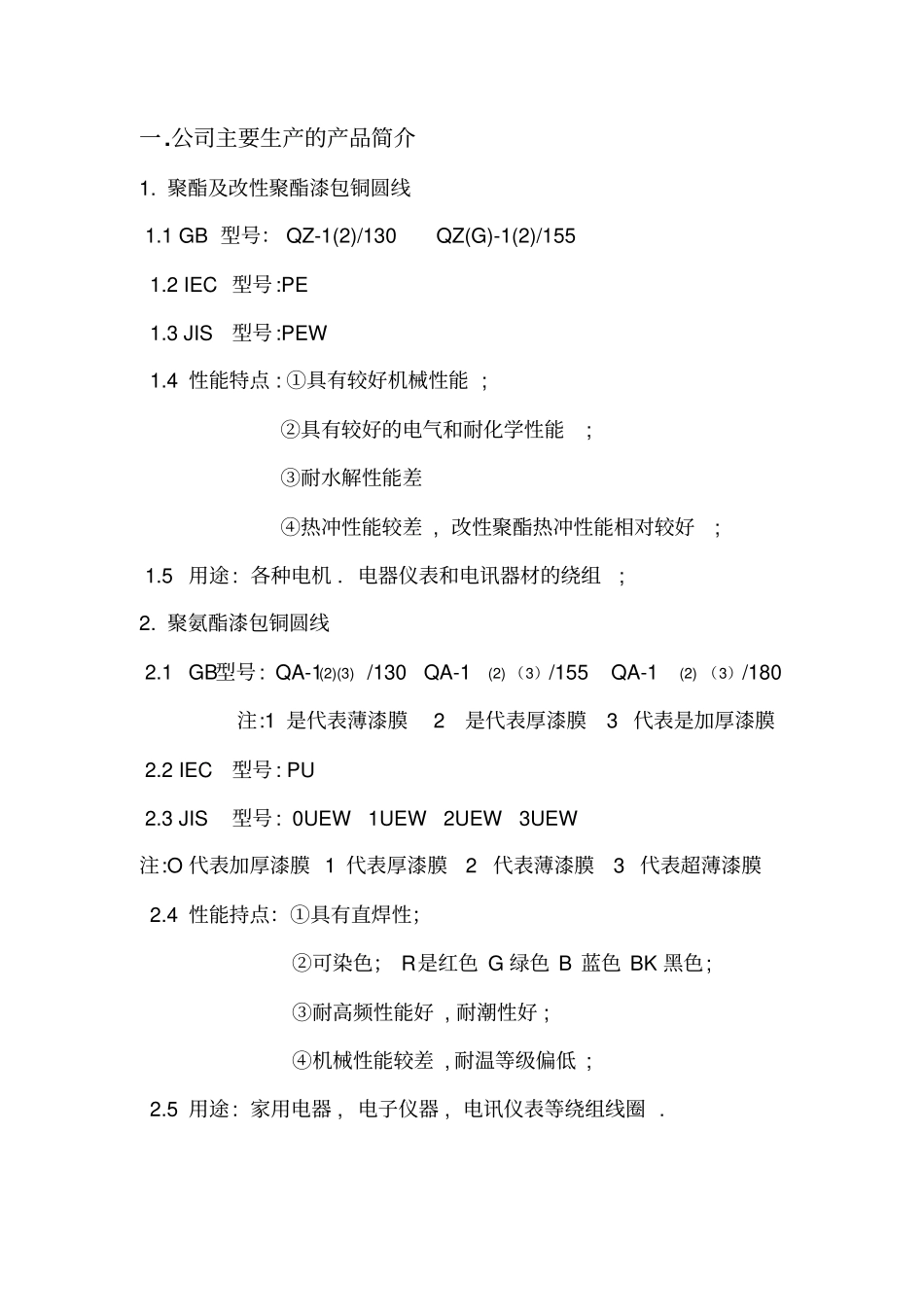

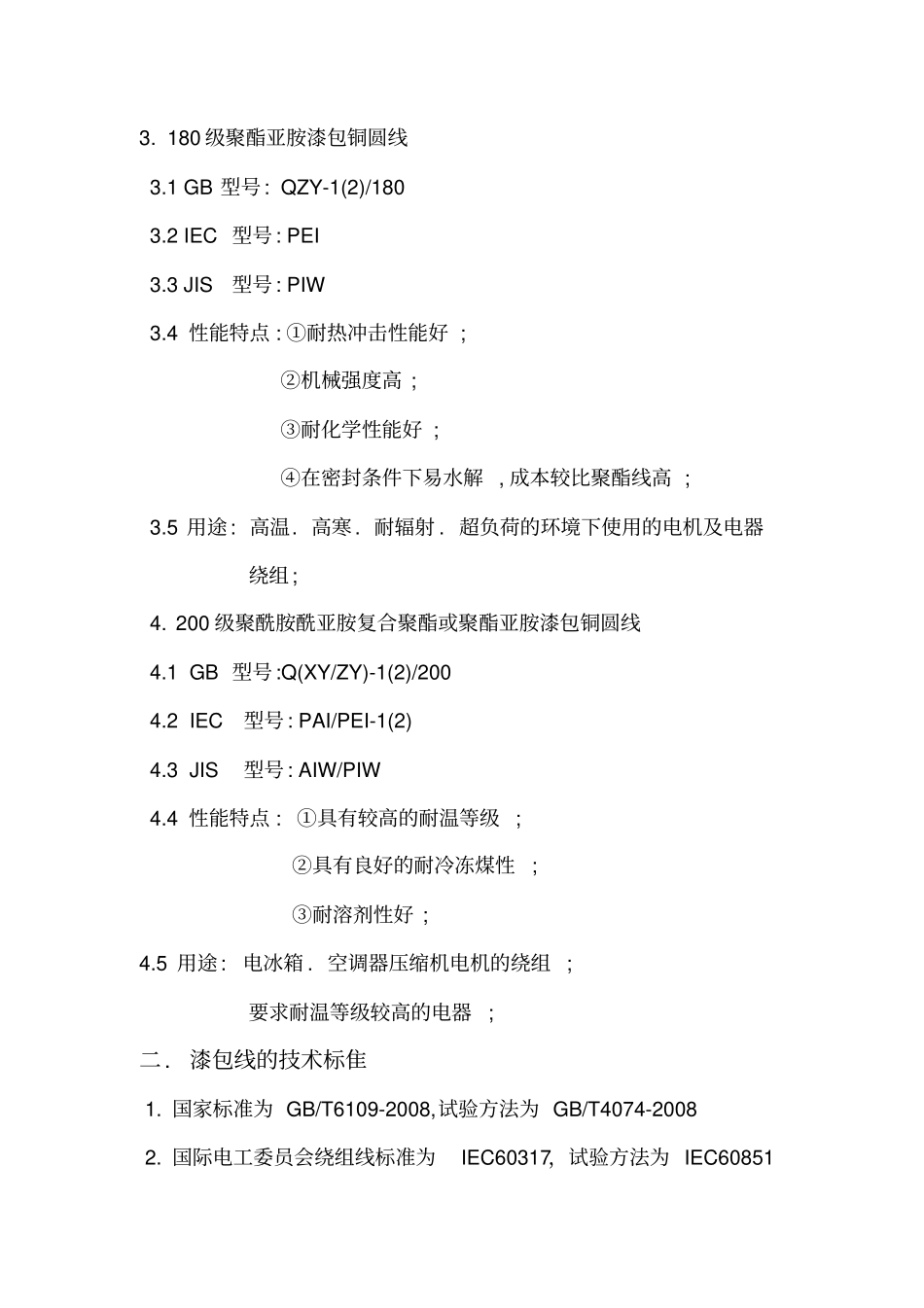

四会市恒辉电工器材有限公司检验员基本知识培训教材一.公司主要生产的产品简介1. 聚酯及改性聚酯漆包铜圆线 1.1 GB 型号： QZ-1(2)/130 QZ(G)-1(2)/155 1.2 IEC 型号:PE 1.3 JIS型号:PEW 1.4 性能特点 : ①具有较好机械性能 ; ②具有较好的电气和耐化学性能; ③耐水解性能差④热冲性能较差 , 改性聚酯热冲性能相对较好; 1.5 用途: 各种电机 . 电器仪表和电讯器材的绕组; 2. 聚氨酯漆包铜圆线 2.1 GB型号: QA-1(2)(3) /130 QA-1(2) （3）/155 QA-1(2) （3）/180 注:1 是代表薄漆膜 2是代表厚漆膜 3 代表是加厚漆膜 2.2 IEC型号: PU 2.3 JIS型号: 0UEW 1UEW 2UEW 3UEW 注:O 代表加厚漆膜 1 代表厚漆膜 2 代表薄漆膜 3 代表超薄漆膜2.4 性能持点：①具有直焊性；②可染色； R是红色 G 绿色 B 蓝色 BK 黑色; ③耐高频性能好 , 耐潮性好 ; ④机械性能较差 , 耐温等级偏低 ; 2.5 用途: 家用电器 , 电子仪器 , 电讯仪表等绕组线圈 . 3. 180 级聚酯亚胺漆包铜圆线3.1 GB 型号: QZY-1(2)/180 3.2 IEC 型号: PEI 3.3 JIS型号: PIW 3.4 性能特点 : ①耐热冲击性能好 ; ②机械强度高 ; ③耐化学性能好 ; ④在密封条件下易水解 , 成本较比聚酯线高 ; 3.5 用途: 高温. 高寒. 耐辐射 . 超负荷的环境下使用的电机及电器绕组; 4. 200 级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线4.1 GB 型号:Q(XY/ZY)-1(2)/200 4.2 IEC型号: PAI/PEI-1(2) 4.3 JIS型号: AIW/PIW 4.4 性能特点 : ①具有较高的耐温等级 ; ②具有良好的耐冷冻煤性; ③耐溶剂性好 ; 4.5 用途: 电冰箱 . 空调器压缩机电机的绕组 ; 要求耐温等级较高的电器; 二.漆包线的技术标隹 1. 国家标准为 GB/T6109-2008,试验方法为 GB/T4074-2008 2. 国际电工委员会绕组线标准为IEC60317，试验方法为 IEC60851 3. 日本工业标准为 JIS C3202-1994 ，试验方法为 JIS C3003-1999 4. 美国电气制造商协会电磁线标准为NEMA MW1000：2008; 三.漆包线试验要求外观：用正常视力检查漆膜应光滑、连续、无斑纹、 无气泡和杂质。1. 尺寸：1.1 测量方法 : 导体标称直径 d≤0.063mm用电阻测量导体标称直径 d＞0.063 用尺寸测量1.2 测量导体直径1.2.1 测量导体标称直径0.063 以上 0.20mm及以下在 1 根直径试样上相距各1m的 3 个位置上 , 除去...
