灌注桩施工工艺

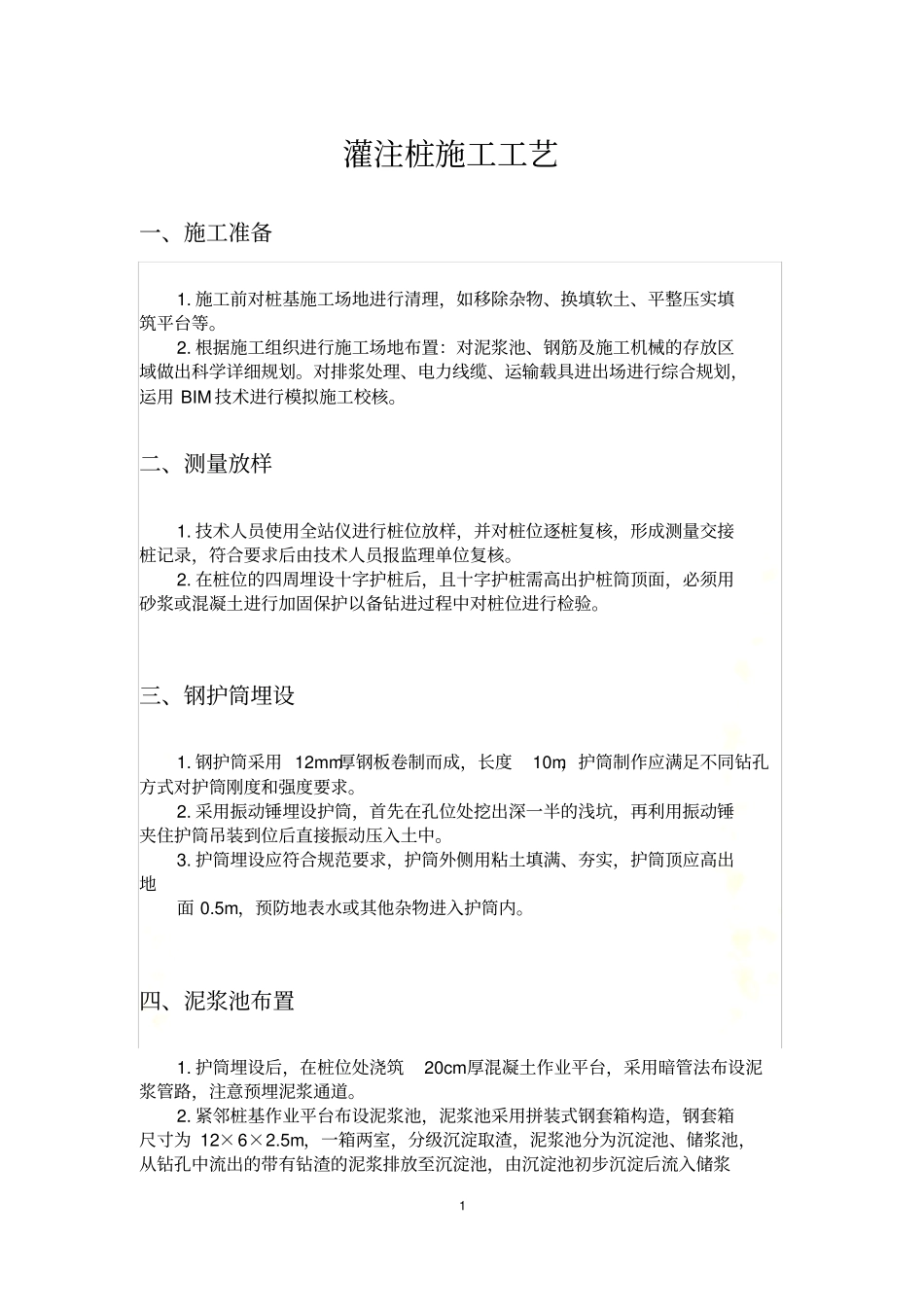

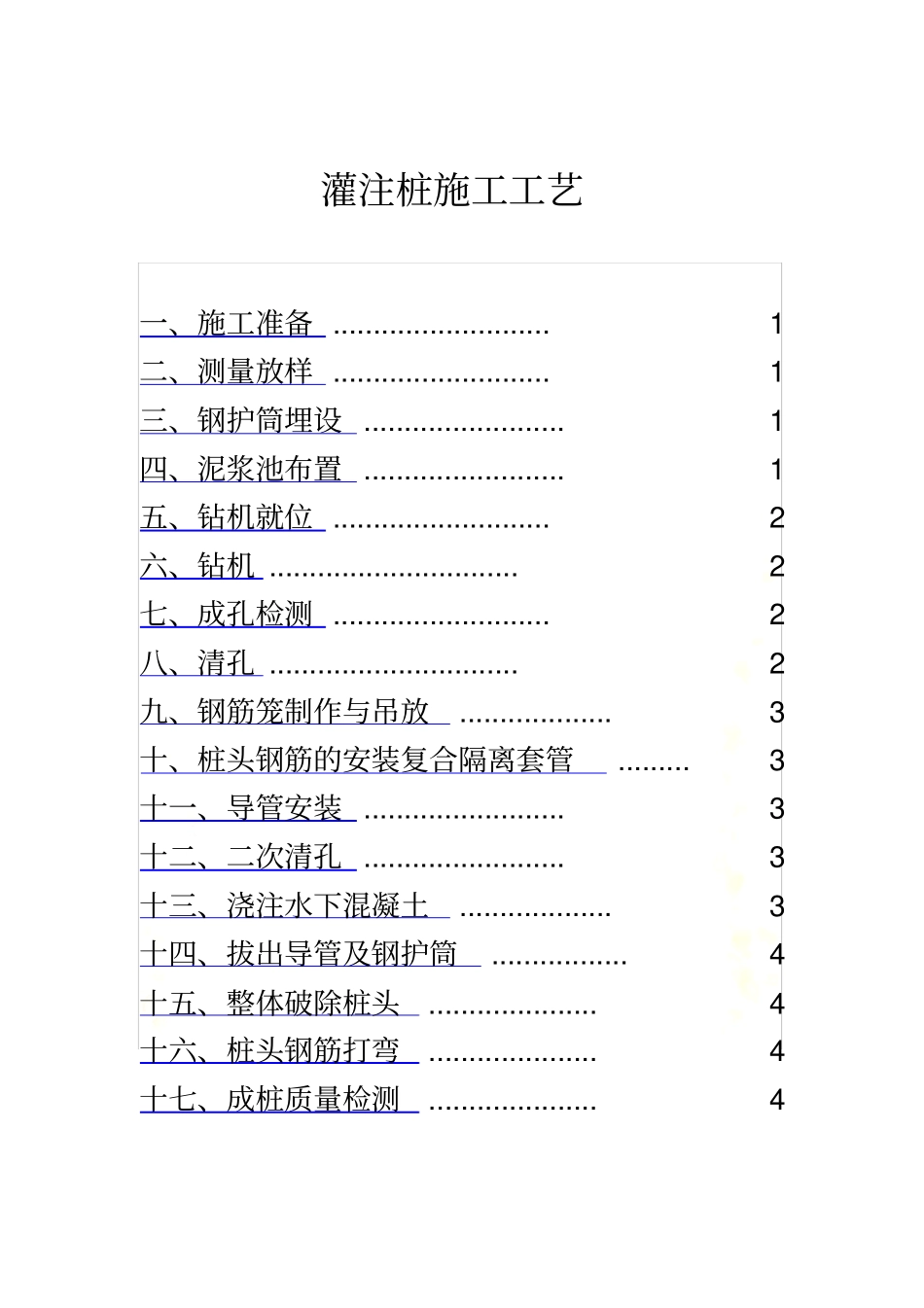

灌注桩施工工艺灌注桩施工工艺一、施工准备 ........................... 1 二、测量放样 ........................... 1 三、钢护筒埋设 ......................... 1 四、泥浆池布置 ......................... 1 五、钻机就位 ........................... 2 六、钻机 ............................... 2 七、成孔检测 ........................... 2 八、清孔 ............................... 2 九、钢筋笼制作与吊放................... 3 十、桩头钢筋的安装复合隔离套管......... 3 十一、导管安装 ......................... 3 十二、二次清孔 ......................... 3 十三、浇注水下混凝土................... 3 十四、拔出导管及钢护筒................. 4 十五、整体破除桩头..................... 4 十六、桩头钢筋打弯..................... 4 十七、成桩质量检测..................... 41 灌注桩施工工艺一、施工准备1. 施工前对桩基施工场地进行清理，如移除杂物、换填软土、平整压实填筑平台等。2. 根据施工组织进行施工场地布置：对泥浆池、钢筋及施工机械的存放区域做出科学详细规划。对排浆处理、电力线缆、运输载具进出场进行综合规划，运用 BIM 技术进行模拟施工校核。二、测量放样1. 技术人员使用全站仪进行桩位放样，并对桩位逐桩复核，形成测量交接桩记录，符合要求后由技术人员报监理单位复核。2. 在桩位的四周埋设十字护桩后，且十字护桩需高出护桩筒顶面，必须用砂浆或混凝土进行加固保护以备钻进过程中对桩位进行检验。三、钢护筒埋设1. 钢护筒采用 12mm厚钢板卷制而成，长度10m，护筒制作应满足不同钻孔方式对护筒刚度和强度要求。2. 采用振动锤埋设护筒，首先在孔位处挖出深一半的浅坑，再利用振动锤夹住护筒吊装到位后直接振动压入土中。3. 护筒埋设应符合规范要求，护筒外侧用粘土填满、夯实，护筒顶应高出地面 0.5m，预防地表水或其他杂物进入护筒内。四、泥浆池布置1. 护筒埋设后，在桩位处浇筑20cm厚混凝土作业平台，采用暗管法布设泥浆管路，注意预埋泥浆通道。2. 紧邻桩基作业平台布设泥浆池，泥浆池采用拼装式钢套箱构造，钢套箱尺寸为 12×6×2.5m，一箱两室，分级沉淀取渣，泥浆池分为沉淀池、储浆池，从钻孔中流出的带有钻渣的泥浆排放至沉淀池，由沉淀池初步沉淀后流入储浆2 池供泥浆泵吸入。3. 泥浆池采用组合护栏封闭防护，并悬挂...
