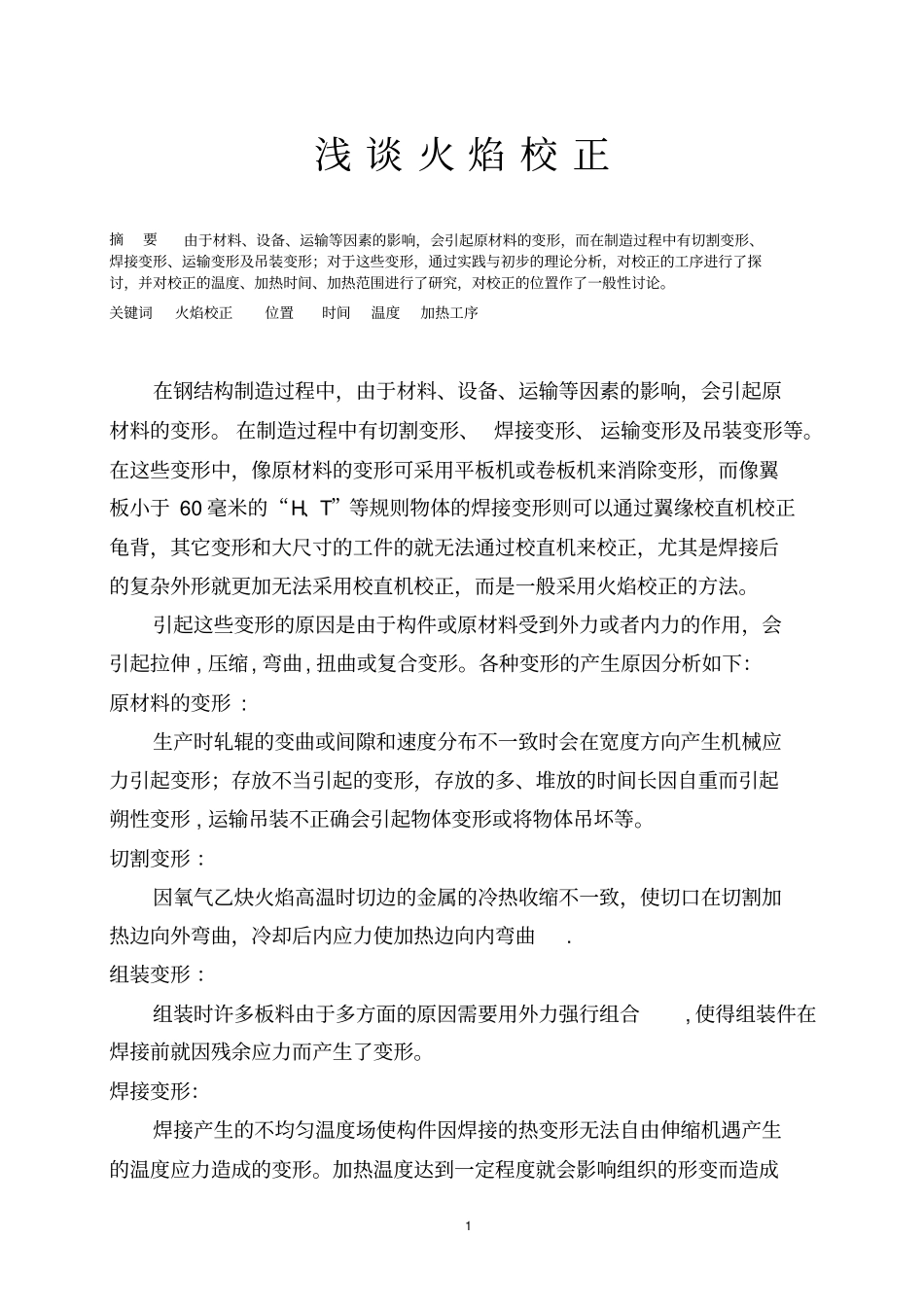

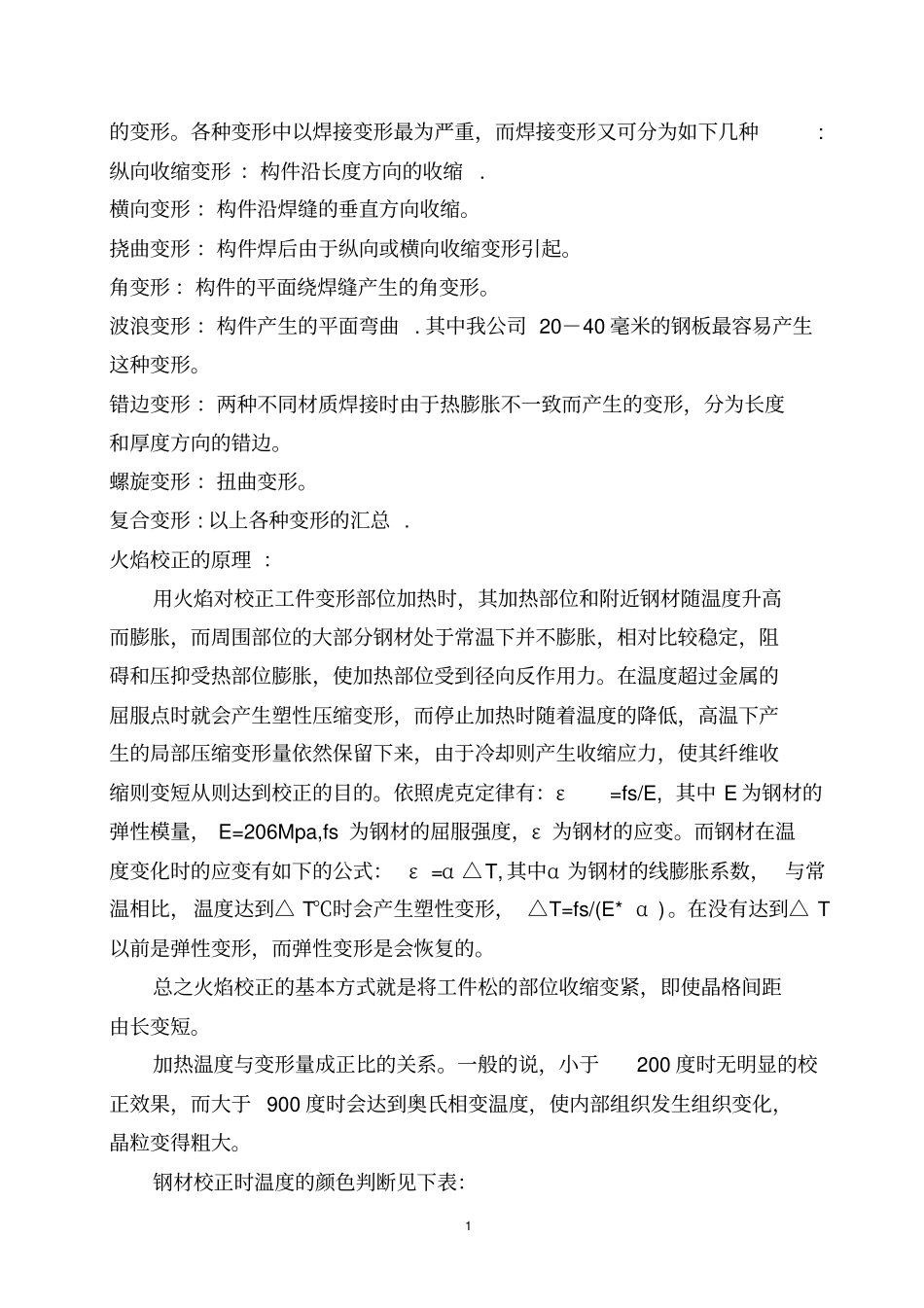

1 浅 谈 火 焰 校 正摘要由于材料、设备、运输等因素的影响，会引起原材料的变形，而在制造过程中有切割变形、焊接变形、运输变形及吊装变形；对于这些变形，通过实践与初步的理论分析，对校正的工序进行了探讨，并对校正的温度、加热时间、加热范围进行了研究，对校正的位置作了一般性讨论。关键词火焰校正位置时间温度加热工序在钢结构制造过程中，由于材料、设备、运输等因素的影响，会引起原材料的变形。 在制造过程中有切割变形、 焊接变形、 运输变形及吊装变形等。在这些变形中，像原材料的变形可采用平板机或卷板机来消除变形，而像翼板小于 60 毫米的“H、T”等规则物体的焊接变形则可以通过翼缘校直机校正龟背，其它变形和大尺寸的工件的就无法通过校直机来校正，尤其是焊接后的复杂外形就更加无法采用校直机校正，而是一般采用火焰校正的方法。引起这些变形的原因是由于构件或原材料受到外力或者内力的作用，会引起拉伸 , 压缩, 弯曲, 扭曲或复合变形。各种变形的产生原因分析如下：原材料的变形 : 生产时轧辊的变曲或间隙和速度分布不一致时会在宽度方向产生机械应力引起变形；存放不当引起的变形，存放的多、堆放的时间长因自重而引起朔性变形 , 运输吊装不正确会引起物体变形或将物体吊坏等。切割变形 ：因氧气乙炔火焰高温时切边的金属的冷热收缩不一致，使切口在切割加热边向外弯曲，冷却后内应力使加热边向内弯曲. 组装变形 ：组装时许多板料由于多方面的原因需要用外力强行组合, 使得组装件在焊接前就因残余应力而产生了变形。焊接变形：焊接产生的不均匀温度场使构件因焊接的热变形无法自由伸缩机遇产生的温度应力造成的变形。加热温度达到一定程度就会影响组织的形变而造成1 的变形。各种变形中以焊接变形最为严重，而焊接变形又可分为如下几种:纵向收缩变形 ：构件沿长度方向的收缩. 横向变形 ：构件沿焊缝的垂直方向收缩。挠曲变形 ：构件焊后由于纵向或横向收缩变形引起。角变形 ：构件的平面绕焊缝产生的角变形。波浪变形 ：构件产生的平面弯曲 . 其中我公司 20－40 毫米的钢板最容易产生这种变形。错边变形 ：两种不同材质焊接时由于热膨胀不一致而产生的变形，分为长度和厚度方向的错边。螺旋变形 ：扭曲变形。复合变形 : 以上各种变形的汇总 . 火焰校正的原理 ：用火焰对校正工件变形部位加热时，其加热部位和附近钢材随温度升高而膨胀，而周围部位的大部分钢材处于常温下并...
