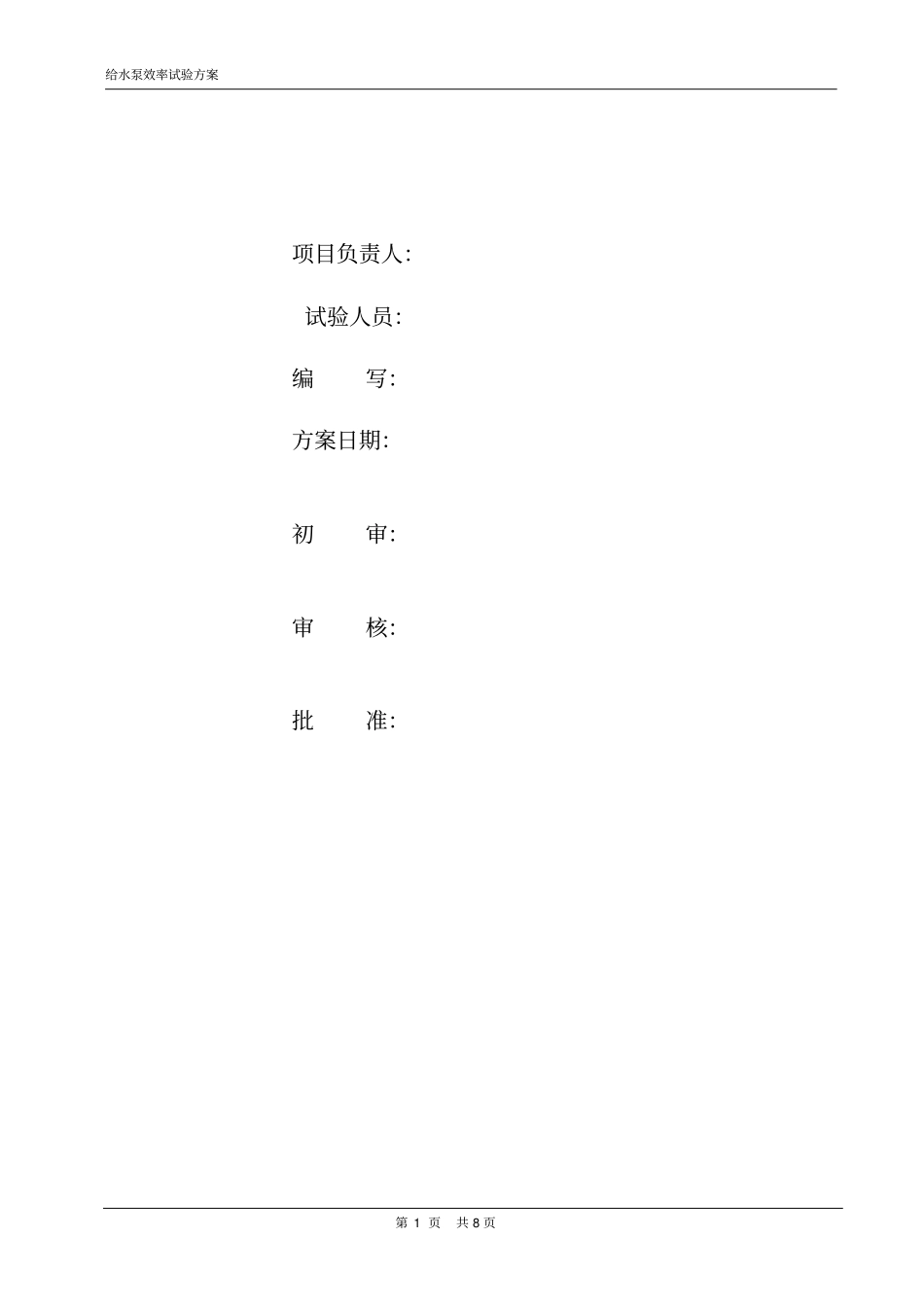

给水泵效率试验方案第 1 页共 8 页项目负责人：试验人员：编写：方案日期：初审：审核：批准：给水泵效率试验方案第 2 页共 8 页目录1、试验目的 ----------------------------------------------------------3 2、试验依据 ----------------------------------------------------------3 3、试验方法及要求-------------------------------------------------3 4、测点布置及仪器仪表-------------------------------------------4 5、试验前的准备工作----------------------------------------------5 6、试验方法和试验条件-------------------------------------------5 7、试验的安全措施-------------------------------------------------5 8、试验的组织分工-------------------------------------------------6 9、试验时间 ----------------------------------------------------------7 关键词：汽机综合给水泵效率试验方案第 3 页共 8 页给水泵效率试验方案1 试验目的对汽轮发电机组的给水泵进行测试， 测试机组给水泵在运行期间的出力及效率，分析该类型给水泵的节能潜力，在保证安全性的条件下， 通过热力试验及凝泵出力的实际测量， 以及对采集数据的分析， 测量给水泵的实际出力，提出相应的调整方式，使机组能在现有条件下降低给水泵电机功率。2 试验依据2.1 GB T3216-2005 《回转动力泵水力性能验收试验 I 级和 II级》2.2 水和水蒸汽性质 :1967 年工业用水蒸汽性质表 ,IFC-1967 。3. 试验方法及要求3.1压力表或压力变送器等由热工协助安装, 试验现场清洁无杂物，泵组具备试验条件，试验前查找并确定合适的流量测量位置, 试验期间凝汽器热井保持有水位运行；3.2 试验是在机组正常运行时进行，每个工况稳定20 分钟，试验时间为30分钟。在各工况下测量给水流量、泵进出口水压力、进出口水温、电机输入功率( 可以通过记录电度表转数的计算得到) ，电机电流等参数。 参数每 2 分钟记录一次。4. 测点布置及仪器仪表4.1 主要测点序号试验测点试验仪器仪器精度1 电动机功率现场表计0.2 级2 给水泵进口压力压力变送器0．1 级3 给水泵出口压力压力变送器0．1 级给水泵效率试验方案第 4 页共 8 页4 给水泵进口水温K 型热电偶1 级5 给水泵出口水温K 型热电偶1 级6 给水泵电机功率现场表计0．05 级7 给水泵电机电流现场表计0．5 级8 给水泵出口流量超声波流量计0...
