关于UL94水平垂直燃烧试验仪的详细介绍VIP免费

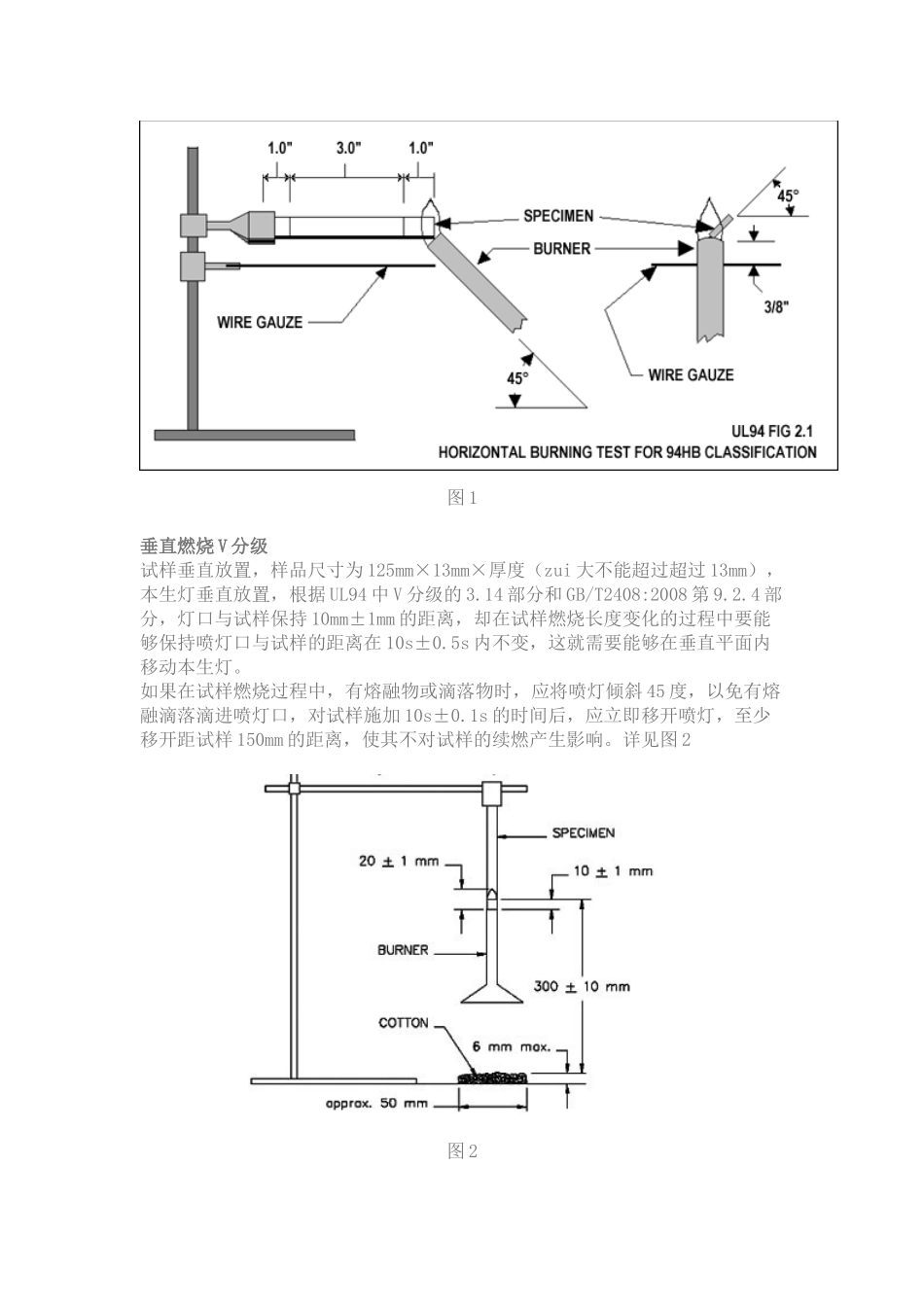

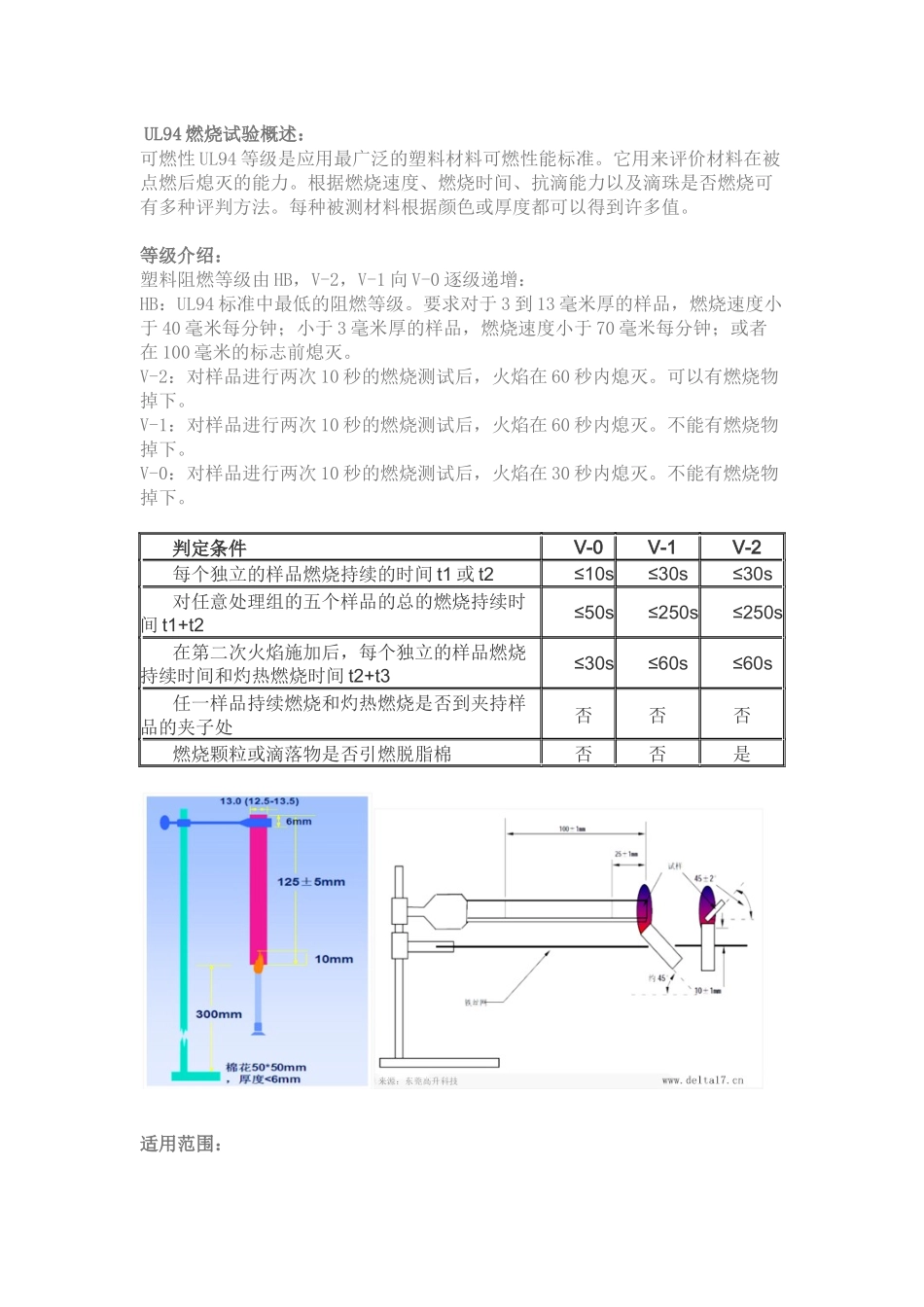

UL94燃烧试验概述：可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。等级介绍：塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：HB：UL94标准中最低的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。判定条件V-0V-1V-2每个独立的样品燃烧持续的时间t1或t2≤10s≤30s≤30s对任意处理组的五个样品的总的燃烧持续时间t1+t2≤50s≤250s≤250s在第二次火焰施加后，每个独立的样品燃烧持续时间和灼热燃烧时间t2+t3≤30s≤60s≤60s任一样品持续燃烧和灼热燃烧是否到夹持样品的夹子处否否否燃烧颗粒或滴落物是否引燃脱脂棉否否是适用范围：UL94水平垂直燃烧试验仪，设计为对设备和器具部件材料的可燃性能试验，众多应用于zui终用途产品的易燃性能、燃烧速率、火焰蔓延、燃烧强度均可被检测，目前已经被广泛应用于V-0、V-1、V-2、HB、5V、HF-1、HF-2、HBF级材料或泡沫塑料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。UL94是美国保险协会颁布的关于针对塑料和泡沫材料的防火测试标准，主要用以检测设备和器具部件材料的可燃性能试验，UL94针对材料的燃烧主要分成了五种测试方法。分别是：（1）、50W火焰水平燃烧测试UL94HB40、HB75分级；（2）、50W火焰垂直燃烧测试V-0、V-1、V-2分级；（3）、500W火焰燃烧测试5VA、5VB分级；（4）、薄膜材料软性试样的垂直燃烧VTM-0、VTM-1和VTM-2分级；（5）、泡沫材料水平燃烧HF-1、HF-2和HBF分级。下面分别对于UL94的试样架、火源和箱体的各个部分分别进行详解。一、UL94试样测试程序1、水平燃烧测试HB分级试样水平放置，样品的尺寸为125mm×13mm×厚度（zui大不能超过超过13mm），各自在距点燃端25mm和100mm做好标记，在距25mm标线zui远端用试样夹夹持住试样，本生灯成45度角倾斜，不改变火焰的位置对试样施加30s±1s的时间，对于该试验的试样材料又分成可自撑材料和非自撑材料两种。1）可自撑的材料试样水平夹持在试样夹上，下面有一片水平放置的金属网，根据UL94中2.4C部分和GB/T2408:2008中第6.6部分的规定，金属丝网是由直径为0.40～0.45mm的钢丝制成，每25mm有有20个孔，并切成125mm的方块。根据GB/T2408:2008中第8.2.2部分，试样的自由端应与金属网保持10mm的距离。2）非自撑试样根据UL94中第2.10A部分和GB/T2408:2008第8.2.3部分，当试样的自由端下垂不能保持10mm的距离时，应该在试样的下面放置一个支撑架，以保证试样的自由端与金属网的距离保持在10mm，伸出的支撑架距试样自由端近似10mm。在样品的被夹端，必须留有足够的间隙，一使固定物可以向旁边自由的滑动，当样品燃烧时支持固定物要以相同的速度后撤。详见图1图1垂直燃烧V分级试样垂直放置，样品尺寸为125mm×13mm×厚度（zui大不能超过超过13mm），本生灯垂直放置，根据UL94中V分级的3.14部分和GB/T2408:2008第9.2.4部分，灯口与试样保持10mm±1mm的距离，却在试样燃烧长度变化的过程中要能够保持喷灯口与试样的距离在10s±0.5s内不变，这就需要能够在垂直平面内移动本生灯。如果在试样燃烧过程中，有熔融物或滴落物时，应将喷灯倾斜45度，以免有熔融滴落滴进喷灯口，对试样施加10s±0.1s的时间后，应立即移开喷灯，至少移开距试样150mm的距离，使其不对试样的续燃产生影响。详见图2图23）500W火焰燃烧5V分级对于500W火焰燃烧测试，根据UL94中5V4.6部分和GB/T5169.17:2002的规...
