不锈钢管道焊接工艺

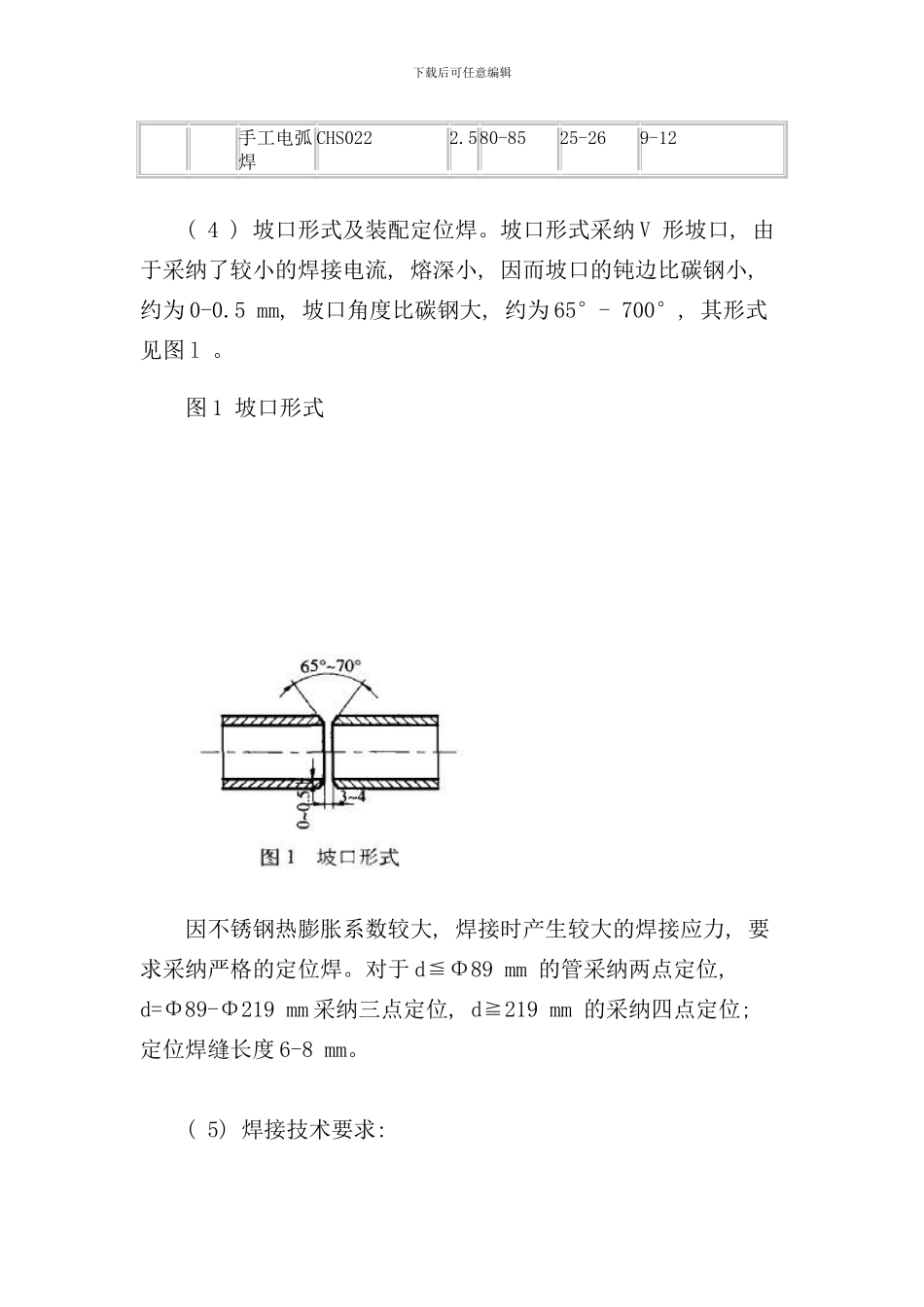

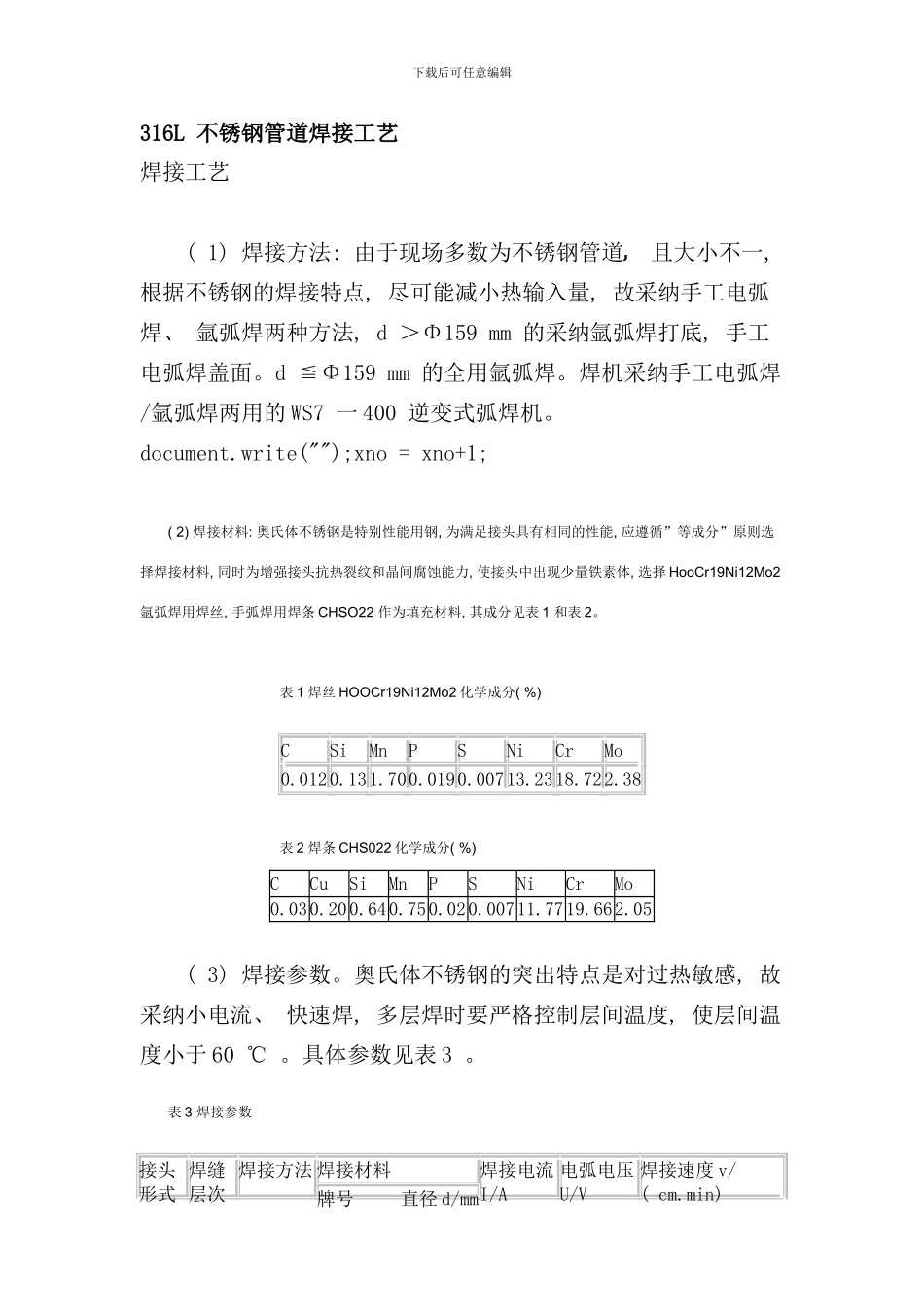

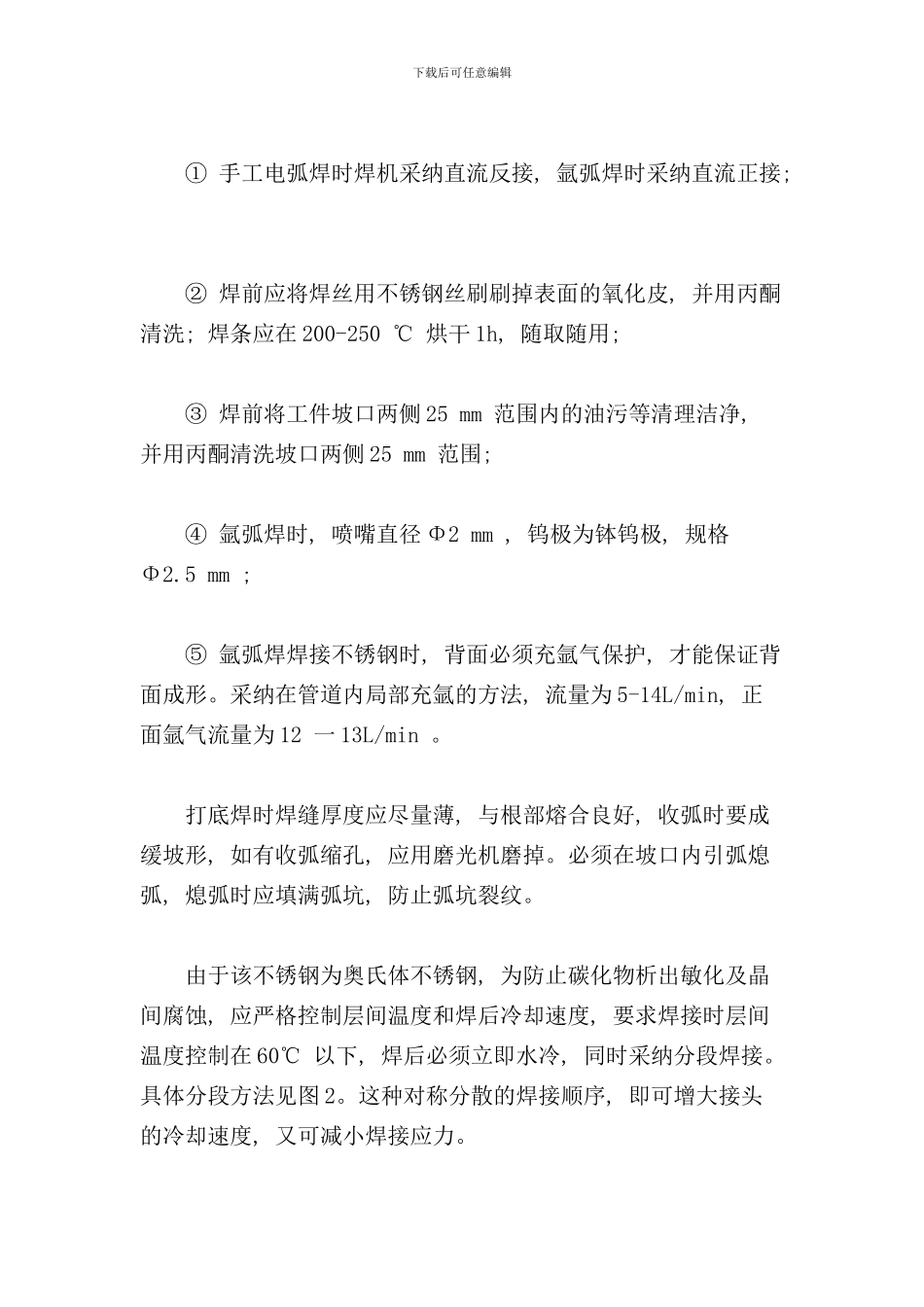

下载后可任意编辑316L 不锈钢管道焊接工艺焊接工艺 ( 1) 焊接方法: 由于现场多数为不锈钢管道 且大小不一, 根据不锈钢的焊接特点, 尽可能减小热输入量, 故采纳手工电弧焊、 氩弧焊两种方法, d ＞Φ159 mm 的采纳氩弧焊打底, 手工电弧焊盖面。d ≦Φ159 mm 的全用氩弧焊。焊机采纳手工电弧焊/氩弧焊两用的 WS7 一 400 逆变式弧焊机。document.write("");xno = xno+1; ( 2) 焊接材料: 奥氏体不锈钢是特别性能用钢, 为满足接头具有相同的性能, 应遵循”等成分”原则选择焊接材料, 同时为增强接头抗热裂纹和晶间腐蚀能力, 使接头中出现少量铁素体, 选择 HooCr19Ni12Mo2氩弧焊用焊丝, 手弧焊用焊条 CHSO22 作为填充材料, 其成分见表 1 和表 2。 表 1 焊丝 HOOCr19Ni12Mo2 化学成分( %) CSiMnPSNiCrMo0.0120.131.700.0190.00713.2318.722.38 表 2 焊条 CHS022 化学成分( %) CCuSiMnPSNiCrMo0.030.200.640.750.020.00711.7719.662.05 ( 3) 焊接参数。奥氏体不锈钢的突出特点是对过热敏感, 故采纳小电流、 快速焊, 多层焊时要严格控制层间温度, 使层间温度小于 60 ℃ 。具体参数见表 3 。 表 3 焊接参数接头形式焊缝层次焊接方法 焊接材料焊接电流I/A电弧电压U/V焊接速度 v/( cm.min) 牌号 直径 d/mm下载后可任意编辑手工电弧焊CHS0222.580-8525-269-12 ( 4 ) 坡口形式及装配定位焊。坡口形式采纳 V 形坡口, 由于采纳了较小的焊接电流, 熔深小, 因而坡口的钝边比碳钢小, 约为 0-0.5 mm, 坡口角度比碳钢大, 约为 65°- 700°, 其形式见图 l 。 图 1 坡口形式 因不锈钢热膨胀系数较大, 焊接时产生较大的焊接应力, 要求采纳严格的定位焊。对于 d≦Φ89 mm 的管采纳两点定位, d=Φ89-Φ219 mm 采纳三点定位, d≧219 mm 的采纳四点定位; 定位焊缝长度 6-8 mm。 ( 5) 焊接技术要求: 下载后可任意编辑 ① 手工电弧焊时焊机采纳直流反接, 氩弧焊时采纳直流正接; ② 焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮, 并用丙酮清洗; 焊条应在 200-250 ℃ 烘干 1h, 随取随用; ③ 焊前将工件坡口两侧 25 mm 范围内的油污等清理洁净, 并用丙酮清洗坡口两侧 25 mm 范围; ④ 氩弧焊时, 喷嘴直径 Φ2 mm , 钨极为钵钨极, 规格Φ2.5 mm ; ⑤ 氩弧焊焊接不锈钢时, 背面必须充氩气保护, 才能保证背面成形。采纳在管道内...
