丙烯球罐安装工程施工组织设计

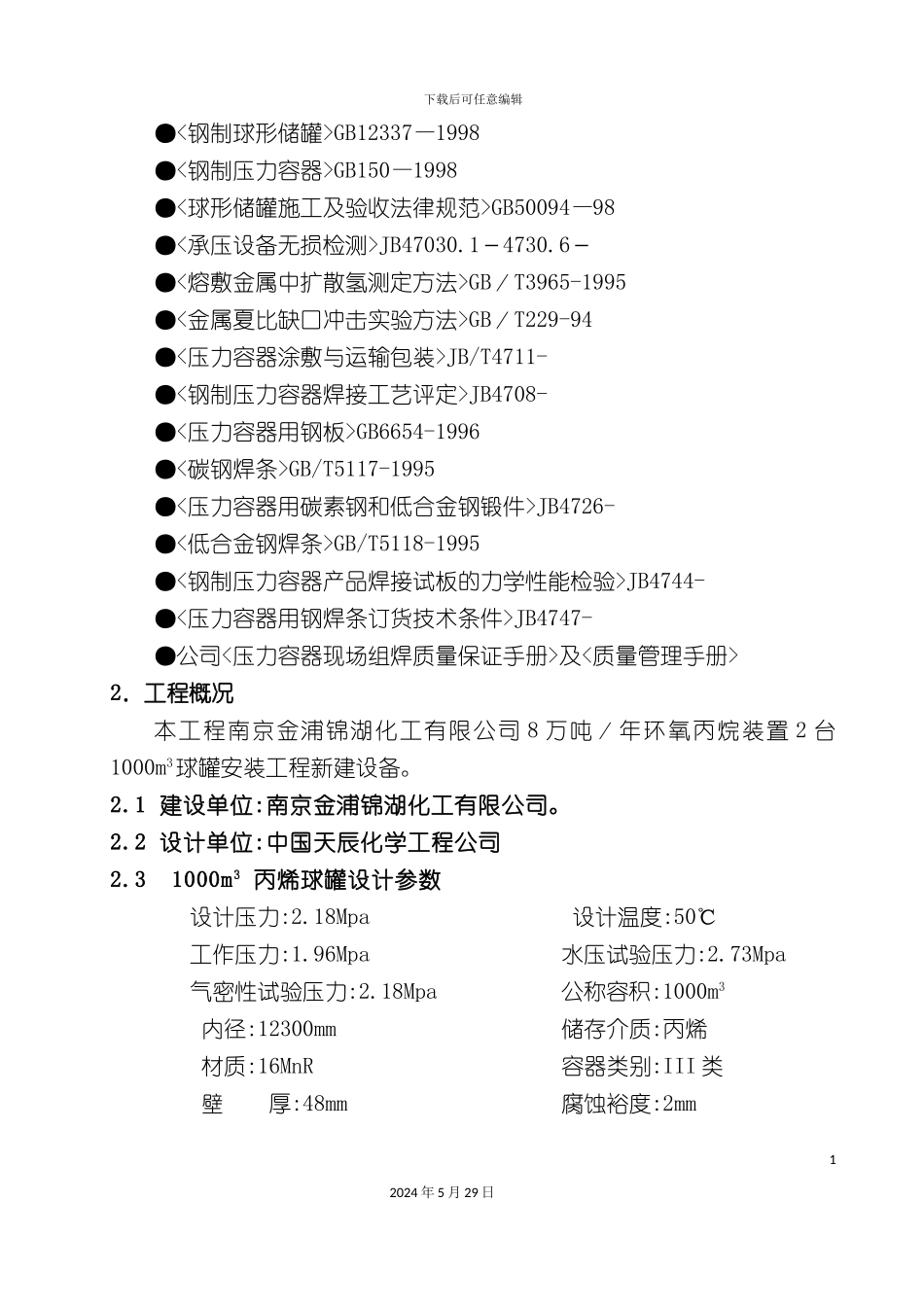

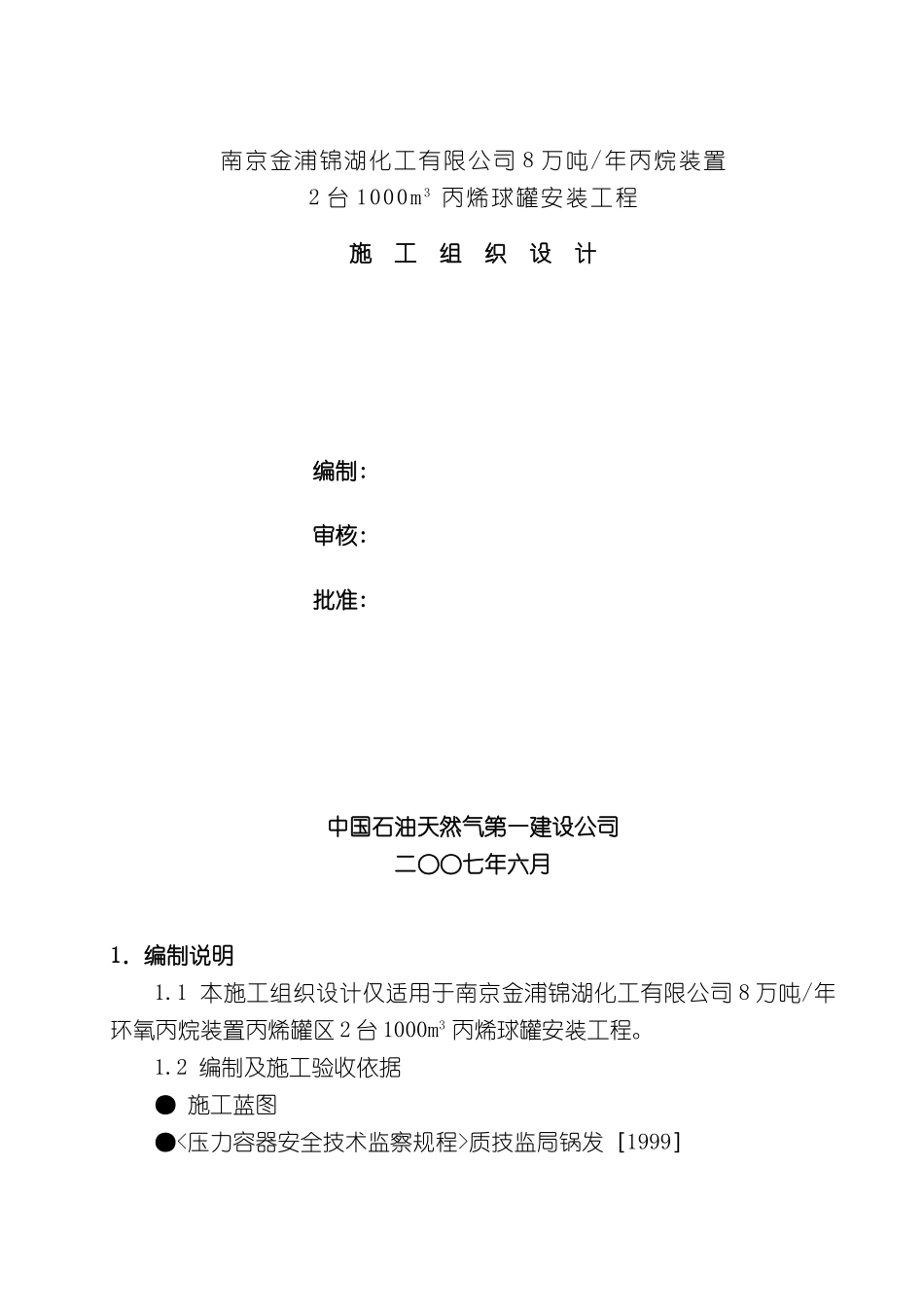

下载后可任意编辑丙烯球罐安装工程施工组织设计12024 年 5 月 29 日南京金浦锦湖化工有限公司 8 万吨/年丙烷装置2 台 1000m 3 丙烯球罐安装工程施 工 组 织 设 计编制:审核:批准:中国石油天然气第一建设公司二○○七年六月1．编制说明1.1 本施工组织设计仅适用于南京金浦锦湖化工有限公司 8 万吨/年环氧丙烷装置丙烯罐区 2 台 1000m3 丙烯球罐安装工程。1.2 编制及施工验收依据● 施工蓝图●<压力容器安全技术监察规程>质技监局锅发［1999］下载后可任意编辑●<钢制球形储罐>GB12337—1998●<钢制压力容器>GB150—1998●<球形储罐施工及验收法律规范>GB50094—98●<承压设备无损检测>JB47030.1－4730.6－ ●<熔敷金属中扩散氢测定方法>GB／T3965-1995●<金属夏比缺口冲击实验方法>GB／T229-94●<压力容器涂敷与运输包装>JB/T4711- ●<钢制压力容器焊接工艺评定>JB4708- ●<压力容器用钢板>GB6654-1996●<碳钢焊条>GB/T5117-1995●<压力容器用碳素钢和低合金钢锻件>JB4726- ●<低合金钢焊条>GB/T5118-1995●<钢制压力容器产品焊接试板的力学性能检验>JB4744- ●<压力容器用钢焊条订货技术条件>JB4747- ●公司<压力容器现场组焊质量保证手册>及<质量管理手册>2．工程概况本工程南京金浦锦湖化工有限公司 8 万吨／年环氧丙烷装置 2 台1000m3球罐安装工程新建设备。2.1 建设单位:南京金浦锦湖化工有限公司。2.2 设计单位:中国天辰化学工程公司2.3 1000m3 丙烯球罐设计参数 设计压力:2.18Mpa 设计温度:50℃ 工作压力:1.96Mpa 水压试验压力:2.73Mpa 气密性试验压力:2.18Mpa 公称容积:1000m3内径:12300mm 储存介质:丙烯材质:16MnR 容器类别:III 类壁 厚:48mm 腐蚀裕度:2mm12024 年 5 月 29 日下载后可任意编辑2.4 工程内容2.4.1 2 台 1000m3丙烯球罐本体组焊;2.4.2 球罐本体的罐顶平台、联合梯子平台预制安装、水喷淋系统安装等;2.5 球罐结构形式赤道正切支柱三带混合结构,球罐零部件包括球壳板、支柱、拉杆、开孔接管及其它附件。2.6 工程实物量2.6.1 2 台 1000m3球罐本体组焊单台球壳板 34 块,支柱 10 根;单台焊缝 298 米2.6.22 台 1000m3球罐无损检测RT 射线检测、PT 渗透检测、MT 磁粉检测、UT 超声波检测;2.6.3 2 台 1000m3球罐焊后整体热处理2.6.4 2 台 m3球罐焊后整体热处理及液压、气密性试验;2.6.5 2 台 1000m3防腐涂漆2.6.6 球罐附件安装3．施工方案3....
