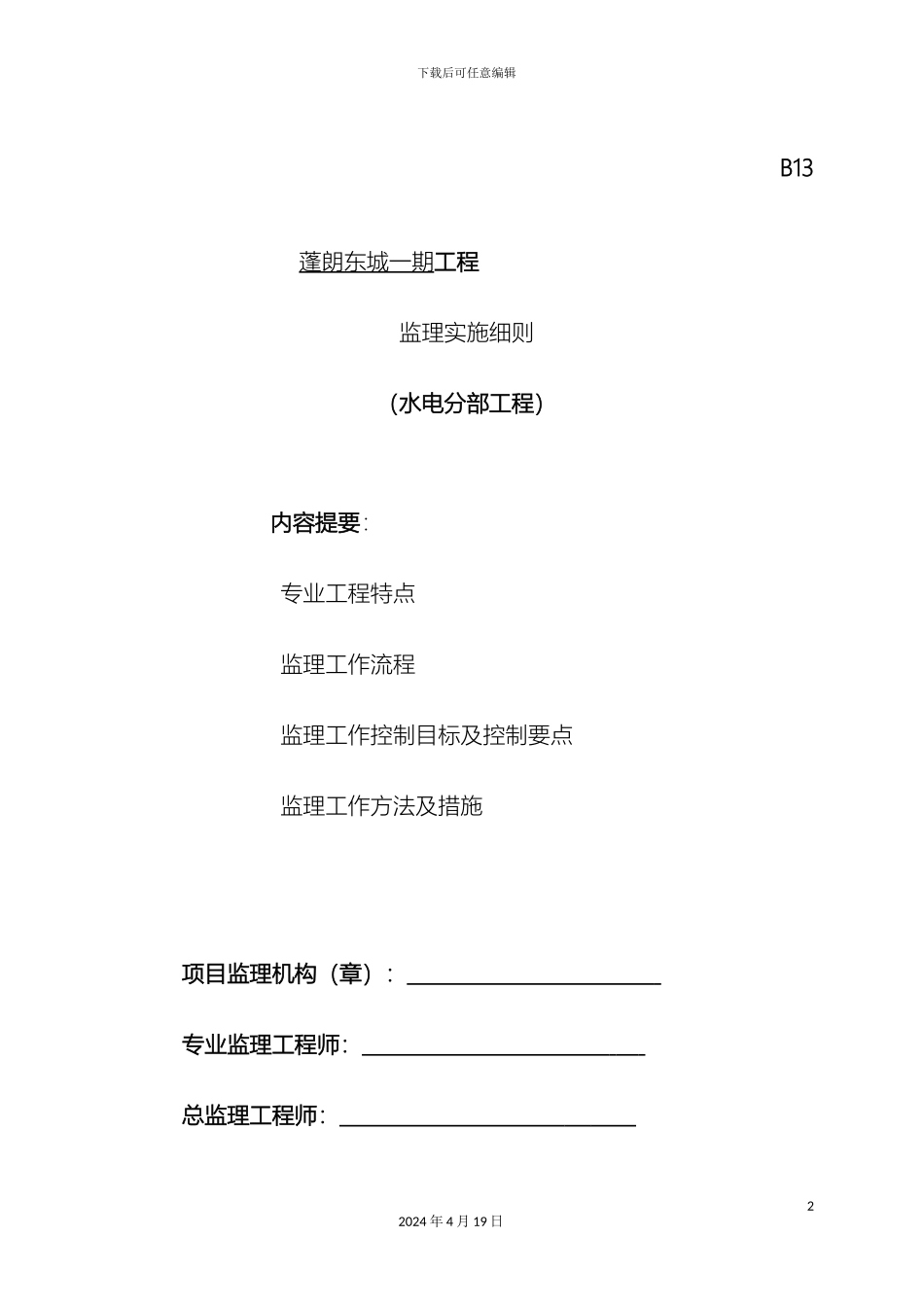

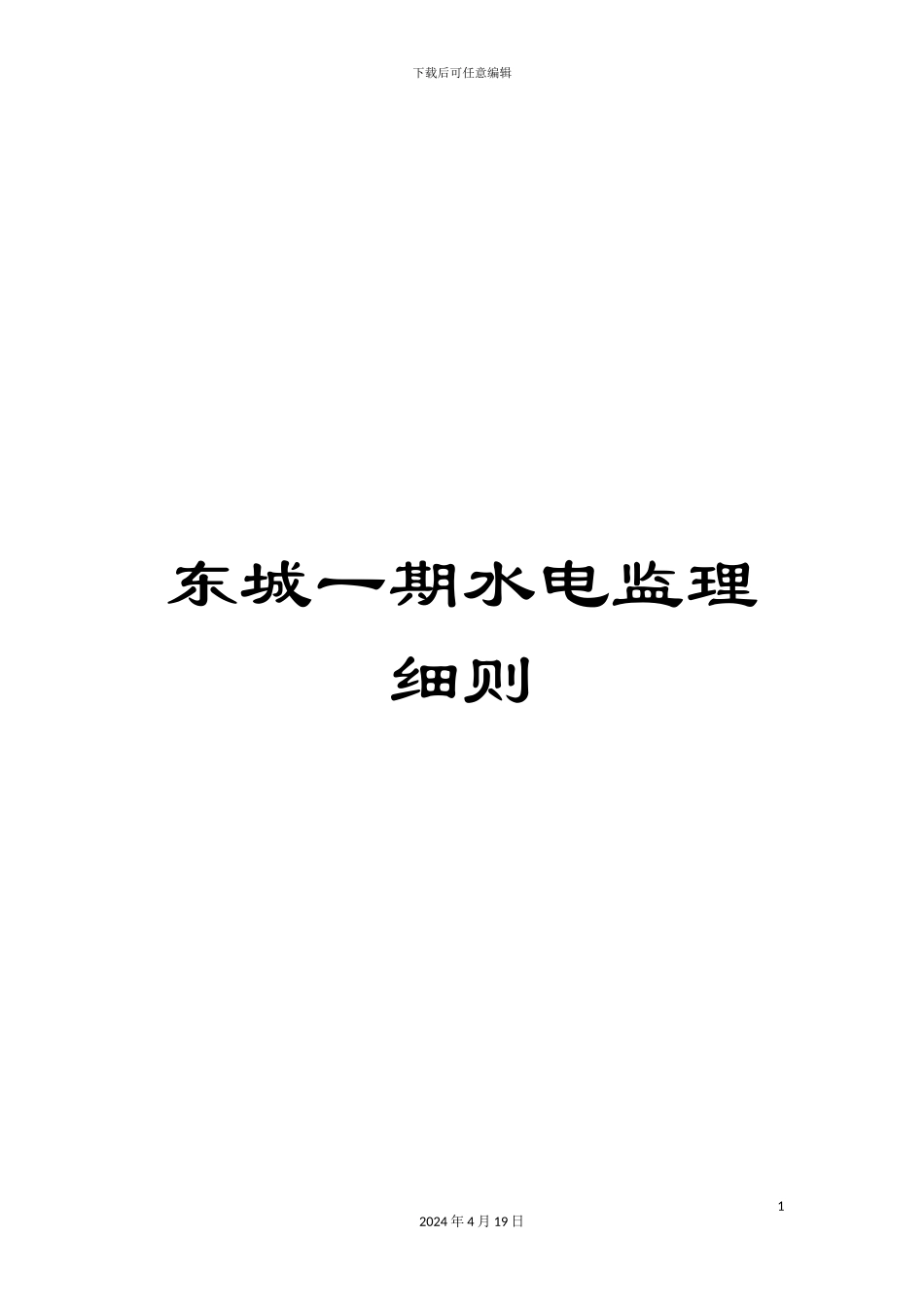

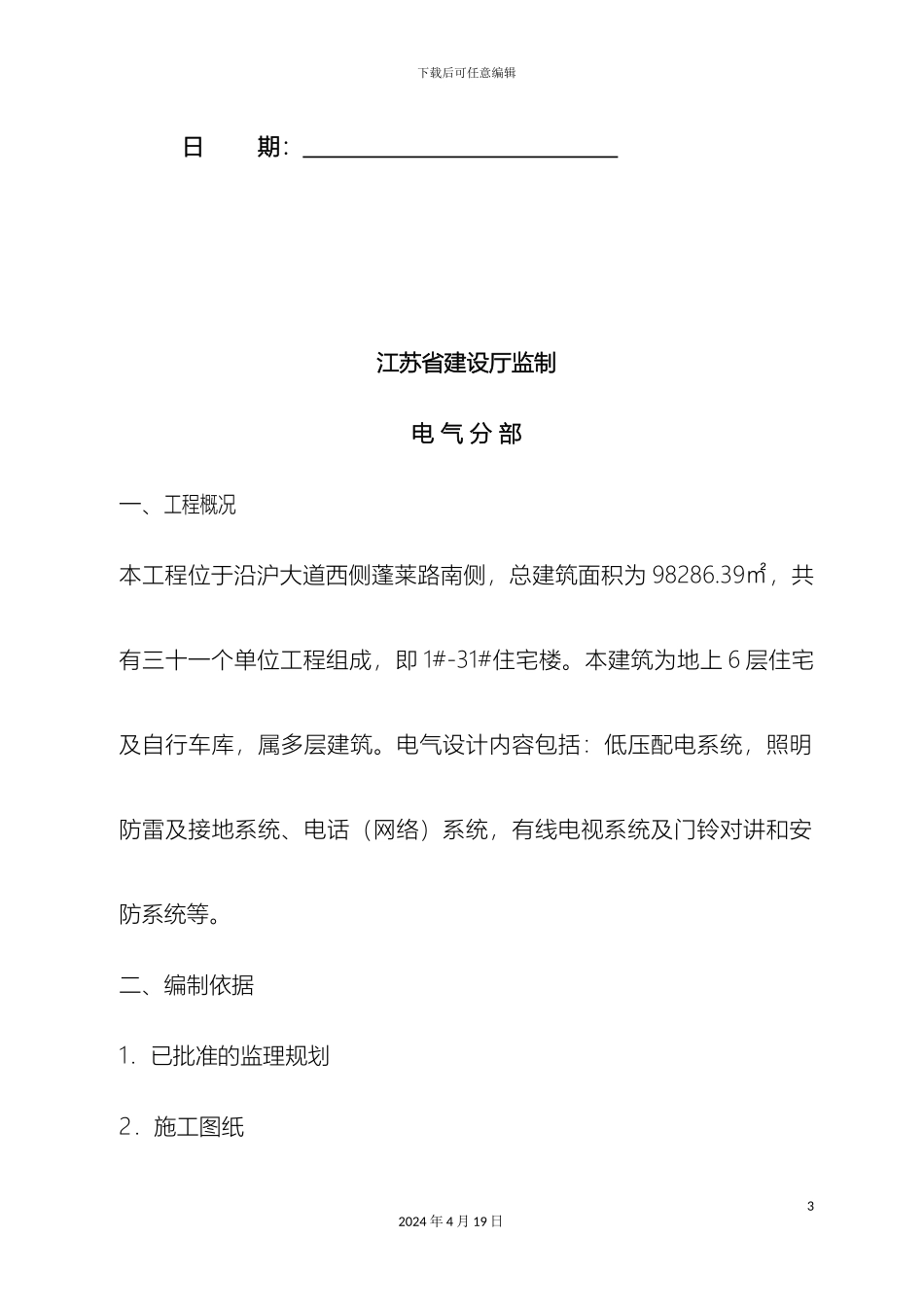

下载后可任意编辑东城一期水电监理细则12024 年 4 月 19 日下载后可任意编辑B13蓬朗东城一期工程监理实施细则（水电分部工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 22024 年 4 月 19 日下载后可任意编辑日 期： 江苏省建设厅监制电 气 分 部一、工程概况本工程位于沿沪大道西侧蓬莱路南侧，总建筑面积为 98286.39㎡，共有三十一个单位工程组成，即 1#-31#住宅楼。本建筑为地上 6 层住宅及自行车库，属多层建筑。电气设计内容包括：低压配电系统，照明防雷及接地系统、电话（网络）系统，有线电视系统及门铃对讲和安防系统等。二、编制依据1．已批准的监理规划2．施工图纸32024 年 4 月 19 日下载后可任意编辑3．与专业相关的法律规范、施工组织设计、标准、设计文件和技术资料三、质量目标：昆山市文明施工场地四、预控措施1.做好向电气安装单位技术人员的监理交底；2.电气安装工程中所用的器材及设备，必须符合图纸及法律规范的要求；3.材料进场后及时申报进场材料申报单，对各种型号电线，电缆，电线管必须有合格证，复检报告。各种型号配电箱及空气开关必须有合格证。各种灯具要有合格证和复检报告。各种型号开关插座，电表有合格证和检测报告。各种材料必须经审核同意后用于工程；4.深化施工现场监督、检查、协调电气专业与其它专业的配合关系，发现问题及时要求承包商改正；五、工质量控制要点及施工阶段过程一、控制要点42024 年 4 月 19 日下载后可任意编辑㈠配管⑴ 金属的导管及线槽必须接地可靠，并符合下列要求：1.镀锌钢管、可挠性导管和金属线槽不得熔焊，跨接地线以专用接地卡跨接的连线为铜芯软导线，截面积不小于 4mm2；（检查方法：观察检查，游标卡尺）2.金属线槽不做设备的接地导体，金属线槽全长不少于 2 处与接地干线连接。（检查方法：观察检查）⑵ 金属导管严禁对口熔焊连接，镀锌和壁厚小于 2mm 的钢导管不得套管熔焊连接；（检查方法：观察检查，游标卡尺）⑶ 暗配的导管,埋设深度与建筑物,构筑物表面的距离不应小于 15mm;当绝缘导管在砌体上剔槽埋设时，应采纳强度等级不小于 M10 的水泥砂浆抹面保护，保护层厚度大于 15mm；（检查方法：观察检查，卷尺）52024 年 4 月 19 日下载后可任意编辑⑷ 电缆导管的弯曲半径不小于电缆最小弯曲半径；（检查方法：观察检查）...
