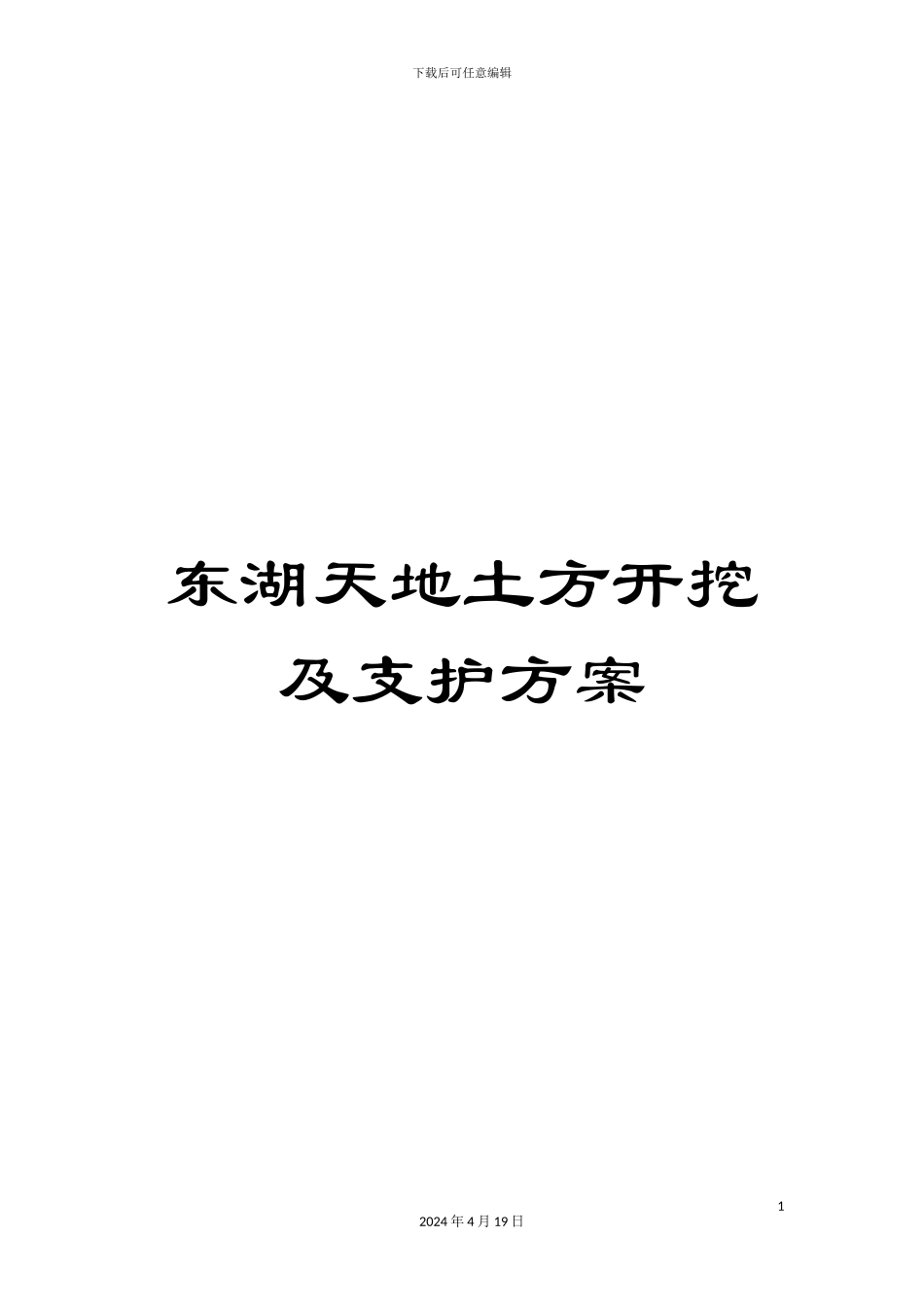

东湖天地土方开挖及支护方案

下载后可任意编辑东湖天地土方开挖及支护方案12024 年 4 月 19 日下载后可任意编辑第一章 工程概况1 建设概况东湖天地（二期）工程地下室总建面积约 12567m2，建筑层数为地下一层，位于宁德市东侨开发区，天湖路南侧。单采纳 PHC 预应力高强混凝土管桩基础，桩基持力层：③卵石层或⑥砂土状强风化花岗岩。2 地质概况土层主要有上部素填土、海积层；中部为第四系中新统冲洪积层；下伏地层为燕山晚期入侵花岗岩及其风化层。场地地面较平坦，地面标高约为 3.5m。根据福建省闽东工程勘察院提供的《东湖天地岩土工程勘察报告》拟建场地在钻探控制深度范围内岩土层可分为 6 层，各岩土层特征及分布规律自上而下分述如下：①素填土：厚度 2.00～4.00 米；②淤泥：厚度 7.90～10.60 米；本次勘察共布置钻孔 76 个。水文情况：本工程基坑开挖范围内的一下水主要为上层潜水，基坑开挖过程中流入坑内的地下水水量小，基坑开挖时，有少量的地表水流入基坑内，因此，应根据实际需要在基坑四周设置集水井与排水沟，采纳潜水泵将积水排出。本工程基坑降、排水对周边环境基本无影响。项目现状：本工程地下室基坑周边长度约 920m，开挖深度约为2.7m 至 6.3m，土方开挖量约为 81000m3；场地内无管道设施；场地开阔。22024 年 4 月 19 日下载后可任意编辑3 设计概况本工程地下室施工现场场地窄小局促，基坑深度影响范围内无管线存在，现有场地标高约-3.50m。该工程地下室层数为一层，采纳 PHC锤击管桩基础，±0.00 相当于黄海高程 7.00m，场地平整标高为-3.50m，底板下垫层厚均为 100mm，底板厚均为 400mm，底板面设计标高为-5.70m，基坑周边开挖至底板垫层的深度为 2.7m，开挖到承台底的深度为 3.4～4.3m。基坑围护形式：本基坑周边场地开阔，具有放坡条件，基坑支护如下：（1）纯地下室位置，开挖深度较浅，采纳台阶式放坡与木桩（设置在坡脚）组合支护；（2）主楼位置，开挖深度大于 4 米，采纳平台卸载、土钉与木桩组合支护；（3）主楼大承台内部电梯井位置，实行土钉与木桩组合支护；（4）本支护采纳动态设计、信息化施工。4 土钉支护施工技术要求4.1 土方开挖土钉支护期间的土方采纳中心岛式开挖，即先在基坑周边开挖 6～8米宽的支护工作面，基坑中央的土方临时保留。支护工作面内的土方必须分层开挖，严格做到开挖一层，支护一层，上层未支护完，不得开挖下一层。同时，不得在大雨天开挖施工，在进行施工时，应尽量...
