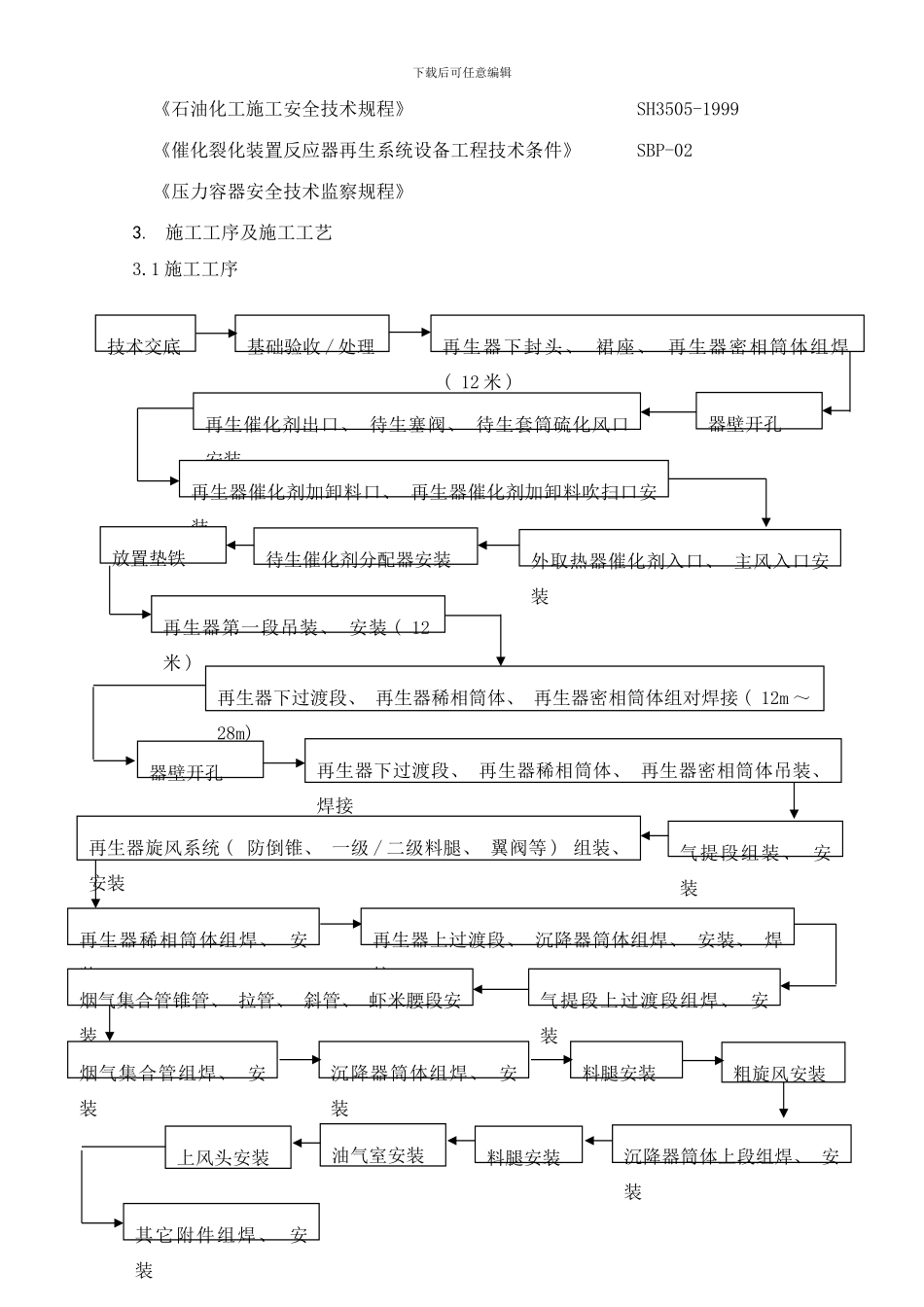

下载后可任意编辑1. 工程概述1.1 适用范围本方案适用于 60 万吨/年重油快速裂解工程, 60 万吨/年重油快速裂解装置。1.2 工程概述同轴式沉降－再生器是位于 60 万吨／年重油快速裂解装置西北方向, 是本套装置中的核心设备。同轴式沉降－再生器附件, 由我公司现场进行组装、 安装, 根据现场和设备到货的实际情况, 原则上, 该反应器主体分七段, 进行组对、 吊装、 安装。具体情况为 0m～12m、 12m～21.5m、 21.5m～28m、 28m～37m、 37m～41.75m、 41.75m～52.75m、 52.75m～62.28m。吊装采纳 272 主吊, 具体情况参见《两器设备吊装方案》1.3 施工难点及特点同轴式沉降－再生器主体尺寸为 φ6400/φ9200×22/28/26, 重 791.46 吨。其中金属质量 457.5 吨, 该套设备安装于混凝土基础和钢框架基础上, 主体需分段进行吊装。金属材料主要由低合金钢 20R 和不锈钢 0Cr18Ni9 组成。壳体、 封头厂家预制成片, 我方现场进行组对, 所有附件的组装均由我方现场进行。该工程工序工种交叉作业频繁, 部件种类多杂, 施工作业区域狭窄, 高空作业繁多, 危险性高, 安装、 焊接质量控制不易控制, 是本项施工的难点及特点。制定合理的施工工序, 科学的施工方法和细致的安全、 质量措施, 是工程施工的关键。2. 编制依据2.1 设计文件中国石油天然气华东勘察设计讨论所提供的有关钢结构的施工蓝图。2.2 执行法律规范《钢结构工程施工质量验收法律规范》 GB50205- 《钢制压力容器》 GB150 -1998《催化裂化装置反应器再生系统设备施工及验收法律规范》 SH3504- 《钢制塔式容器》 JB/T4710 -1992《钢制压力容器焊接工艺评定》 JB 4708- 《机械设备安装工程施工及验收法律规范》 JBJ 23-1996下载后可任意编辑《石油化工施工安全技术规程》 SH3505-1999《催化裂化装置反应器再生系统设备工程技术条件》 SBP-02《压力容器安全技术监察规程》3. 施工工序及施工工艺3.1 施工工序技术交底基础验收 / 处理再生器下封头、 裙座、 再生器密相筒体组焊( 12 米 ) 器壁开孔再生催化剂出口、 待生塞阀、 待生套筒硫化风口安装再生器催化剂加卸料口、 再生器催化剂加卸料吹扫口安装外取热器催化剂入口、 主风入口安装待生催化剂分配器安装放置垫铁再生器第一段吊装、 安装 ( 12米 ) 再生器下过渡段、 再生器稀相筒体、 再生器密相筒体组对焊接 ( 12m ～28m) 器壁开孔气提段组装、 安装再...
